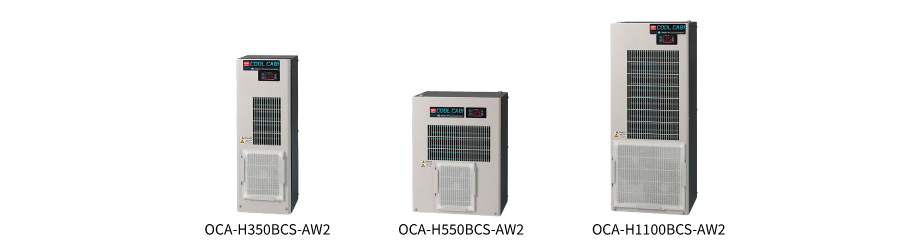

ノンフロン スリム＆ショートタイプ（電圧200-240V）
取得規格
| 欧州RoHS2 | 中国RoHS | TSCA | CE | UL | CSA | PSE |
型式・仕様
| 型式 | OCA-H350BCS-AW2 | OCA-H550BCS-AW2 | OCA-H1100BCS-AW2 | |
| 取付方法 | 側面取付型 | |||
| 冷却能力 ※1 | 320/350W | 500/540W | 1000/1100W | |
| 定格電圧 （50/60Hz）※2 |
単相AC200～240V | |||
| 定格消費 電流 ※3 |
200V | 1.1/1.4A | 1.2/1.5A | 2.2/2.6A |
| 220V | 1.2/1.4A | 1.3/1.6A | 2.3/2.6A | |
| 240V | 1.3/1.4A | 1.5/1.6A | 2.6/2.6A | |
| 最大消費電流※3 | 1.5/1.7A | 1.8/1.9A | 3.2/3.5A | |
| 始動電流 | 4.8/4.3A | 4.8/4.9A | 11.4/11.3A | |
| 定格消費 電力 ※3 |
200V | 200/240W | 220/270W | 400/440W |
| 220V | 230/270W | 260/300W | 460/480W | |
| 240V | 270/290W | 310/340W | 560/520W | |
| 最大消費電力※3 | 350/370W | 400/430W | 740/730W | |
| 使用周囲温度 ※4 | ＋20～＋55℃ | |||
| 使用周囲湿度 | 85％RH以下 結露無き事 | |||
| 騒音 （A特性） |
58dB(A) | 59dB(A) | 61dB(A) | |
| 温度設定範囲 ※4 | ＋30～＋45℃ （初期設定+35℃） | |||
| 表示 | 盤内温度/アラームコード/運転ランプ(緑)/アラームランプ(赤) | |||
| 機能 | 盤内高温異常検出、放熱異常検出、温度センサ断線検出、 メンテナンス時期お知らせタイマー、点検時強制冷却運転機能 |
|||
| アラーム出力 | 無電圧接点出力 1a 接点x2 （COMMON共通）AC250V 2A DC30V 2A | |||
| 通信機能 | RS485 2線式（Modbus RTU) | |||
| 耐振動性 | 振動数10～55Hz 振幅0.15mm 掃引サイクル10回 | |||
| 保護等級 | 内部循環 IP54相当 | |||
| 適合規格 | 環境対応 | RoHS2 TSCA | ||
| 冷媒 | R1234yf （130g） |
R1234yf （170g） |
R1234yf （340g） |
|
| 地球温暖化 係数 ※5 |
＜1 | |||
| 塗装色 | 粉体塗装 N8相当、N4相当 | |||
| 外形寸法（mm） | W200×H590×D200 | W350×H450×D215 | W300×H730×D230 | |
| 本体質量 | 15kg | 18kg | 25kg | |
※1 盤外温度および盤内温度が＋ 35℃の場合の公称冷却能力です。付属の風向調整ルーバーを付けた場合、能力が最大5％低下します。
※2 運転中の許容電圧変動範囲は定格電圧の+5%、-10%です。許容電圧変動範囲は連続的に入力可能な電圧ではなく、あくまで瞬時の変動であれば運転に問題のない電圧範囲です。
※3「定格」は盤外温度および盤内温度が＋ 35℃の場合の値、「最大」は周囲温度が55℃の場合の公称値です。
※4 温度範囲外では使用できません。
※5 IPCC第5次レポート2013
※2 運転中の許容電圧変動範囲は定格電圧の+5%、-10%です。許容電圧変動範囲は連続的に入力可能な電圧ではなく、あくまで瞬時の変動であれば運転に問題のない電圧範囲です。
※3「定格」は盤外温度および盤内温度が＋ 35℃の場合の値、「最大」は周囲温度が55℃の場合の公称値です。
※4 温度範囲外では使用できません。
※5 IPCC第5次レポート2013
OCA-H350BCS-AW2

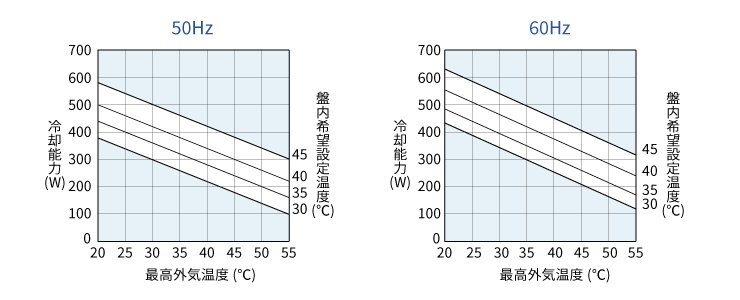

冷却能力
320/350W（50/60Hz）
梱包内容
本体：1台 取付ボルト：6本 ワッシャ：6個 スプリングワッシャ：6個 ナット：6個
パッキン：4M ドレンホース：1本（2m） アラーム説明シール：1枚 取扱説明書：1冊
パッキン：4M ドレンホース：1本（2m） アラーム説明シール：1枚 取扱説明書：1冊
メンテナンス品
| 交換用ファンモータ | 交換用フィルタ | |
| 盤内ファン | FM-11938P-AW-01 | CF-S1（2枚入り） |
| 盤外ファン | FM-15038M-AW230-00 | |

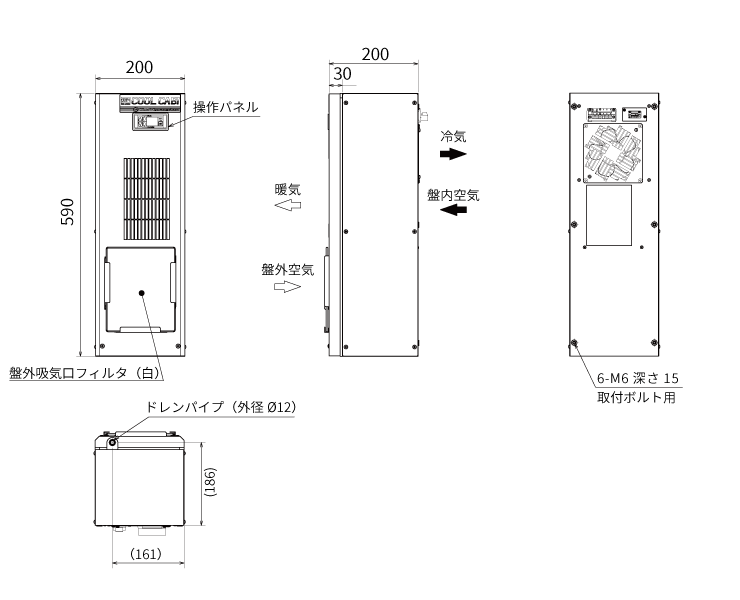

外形寸法図

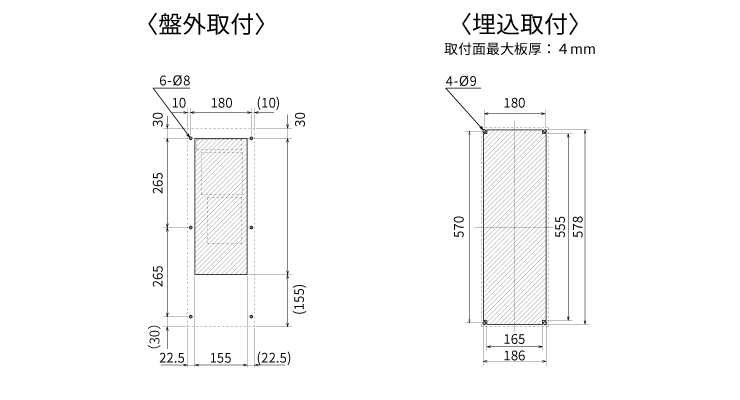

パネルカット図

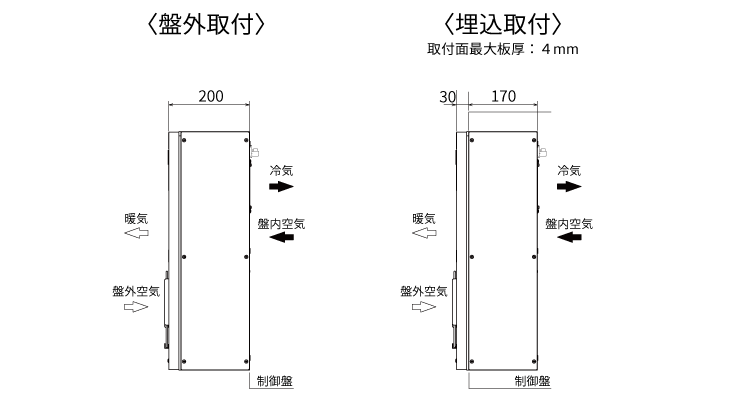

取付図

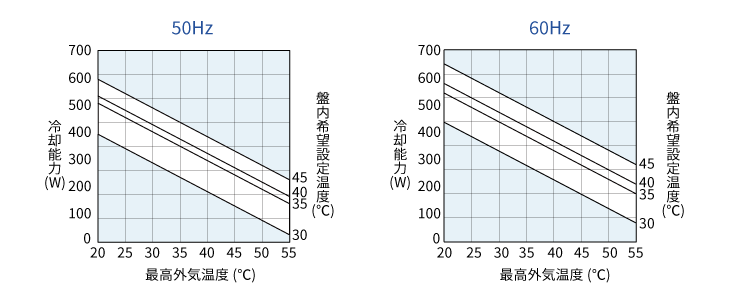

冷却能力
500/540W（50/60Hz）
梱包内容
本体：1台 取付ボルト：6本 ワッシャ：6個 スプリングワッシャ：6個 ナット：6個
パッキン：4M ドレンホース：1本（2m） 端子台：1個 アラーム説明シール：1枚
取扱説明書：1冊 風向調整ルーバー：1個 ルーバー取付用ネジ：4個
パッキン：4M ドレンホース：1本（2m） 端子台：1個 アラーム説明シール：1枚
取扱説明書：1冊 風向調整ルーバー：1個 ルーバー取付用ネジ：4個
メンテナンス品(要確認)
| 交換用ファンモータ | 交換用フィルタ | |
| 盤内ファン | FM-15038P-AW230-00 | CF-S1（2枚入り） |
| 盤外ファン | FM-15038M-AW230-00 | |

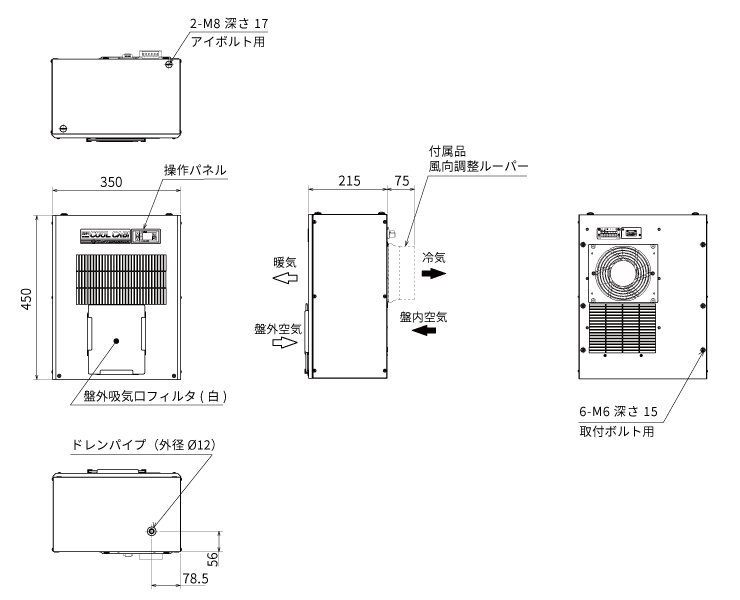

外形寸法図

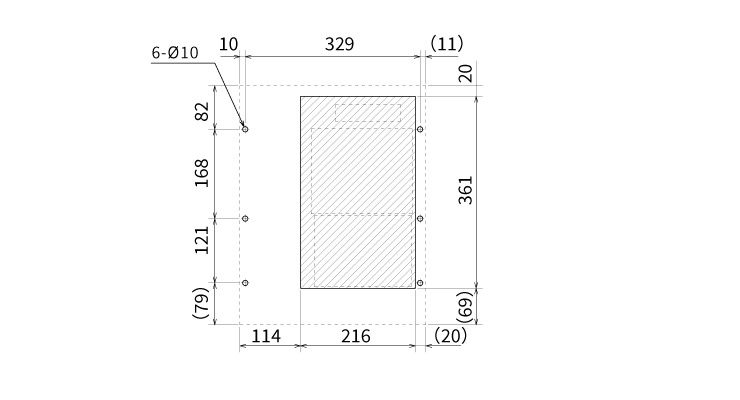

パネルカット図

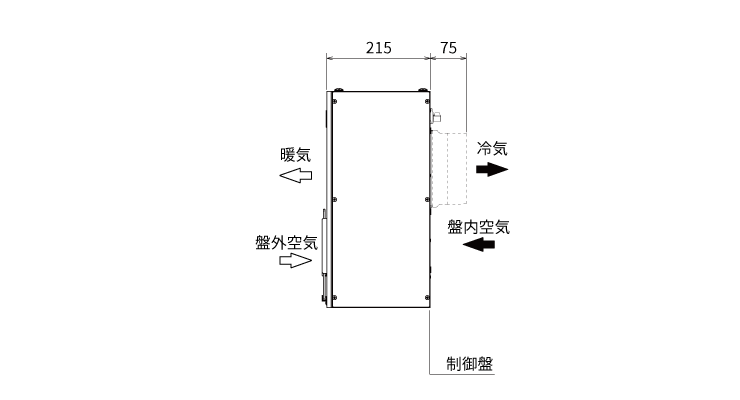

取付図

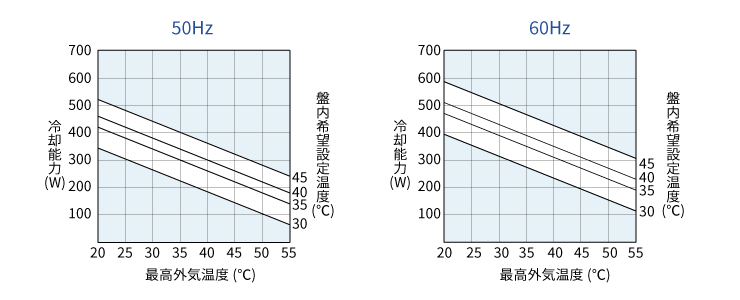

冷却能力
1000/1100W（50/60Hz）
梱包内容
本体：1台 取付ボルト：6本 ワッシャ：6個 スプリングワッシャ：6個 ナット：6個
パッキン：4M ドレンホース：1本（2m） 端子台：1個 アラーム説明シール：1枚
取扱説明書：1冊 風向調整ルーバー：1個 ルーバー取付用ネジ：4個
パッキン：4M ドレンホース：1本（2m） 端子台：1個 アラーム説明シール：1枚
取扱説明書：1冊 風向調整ルーバー：1個 ルーバー取付用ネジ：4個
メンテナンス品
| 交換用ファンモータ | 交換用フィルタ | |
| 盤内ファン | FM-15038P-AW230-00 | CF-S10（2枚入り） |
| 盤外ファン | FM-15038M-AW230-00 | |

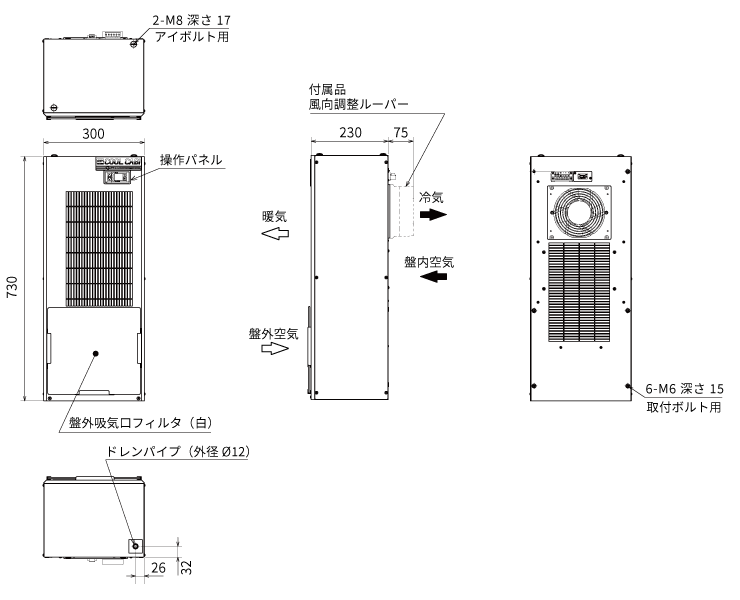

外形寸法図

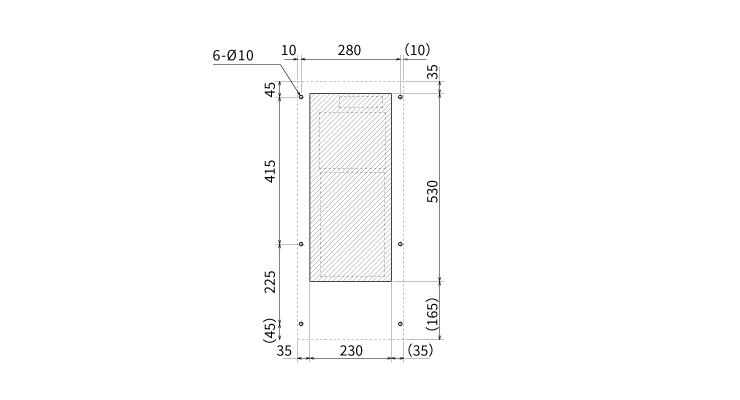

パネルカット図

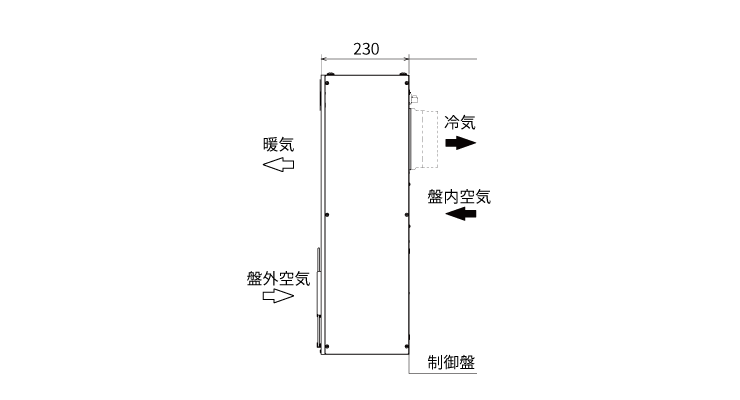

取付図
風向調整ルーバーセット
盤内冷気に直線性・指向性を持たせ局所熱源の直接冷却、制御盤内温度を平準化。
ダクトセット
クーラーが直接設置困難な箇所にも離れた場所から冷却可能。
ドレン水処理装置
わずらわしいドレン水処理の手間をなくすドレン水処理装置。
巻取りフィルター
モータにより自動でフィルタをくるくる巻取り。メンテナンスの手間を削減。
注意
※制御盤外と制御盤内の空気循環が妨げられないように、盤用クーラーは他のユニットまたは壁と200mm 以上の空間をお取りください。冷却能力の低下や結露発生の原因となります。
※盤内温度設定値は＋ 35℃を基本とし、必要以上に温度を下げないでください。
※盤用クーラーへの電源接続は、適切なブレーカを介してください。
※本製品は屋内専用です。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
※盤内温度設定値は＋ 35℃を基本とし、必要以上に温度を下げないでください。
※盤用クーラーへの電源接続は、適切なブレーカを介してください。
※本製品は屋内専用です。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
