オプション 風向調整ルーバーセット


盤内熱源に直接冷風を送風することで熱源の局所温度上昇を抑制し、盤内温度を平準化します。

風向調整ルーバーセット

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

  • 盤内冷風の直線性・指向性
    局所の熱源やCOOL CABIから離れた熱源に直接冷風を送ることが可能となり、理想的な冷却を実現します。風向調整ルーバーは、使用用途により2段階の選択・調整が可能です。
  • 制御盤内温度の平準化
    制御盤内の円滑な風の流れを促進し、局所熱源による局所温度上昇を平準化することで理想的な盤内温度分布を実現します。

型式・仕様

風向調整
ルーバーセット
型式
適合品型式 梱包内容
取付板 取付板
ステー
風向調整
ルーバー
(Ø150用)
パッキン
取付板
貼付用
取付ネジ
※1
OCA-RS300BCS OCA-H/S300BCS 1 - 1 - 4
OCA-RS300AC OCA-H/S300AC 1 - 1 1 4
OCA-RS700AC OCA-H/S700AC 1 - 1 1 4
OCA-RS1100AC OCA-H/S1100AC 1 - 2 1 8
OCA-RS1700AC OCA-H/S1700AC 1 - 2 1 8
OCA-RS2300AC OCA-H/S2300AC 1 - 2 1 8
OCA-RS3000AC OCA-H/S3000AC 1 - 2 1 8
OCA-RS350BCD OCA-H/S350BCD 1 2 1 - 8
OCA-RS700BCD OCA-H/S700BCD 1 - 1 - 4
OCA-RS1300BCD OCA-H/S1300BCD 1 - 1 - 4
OCA-RS2300BCD OCA-H/S2300BCD 1 - 2 - 8
※1 風向調整ルーバーØ150用取付板取付用

風向調整ルーバー使用選択

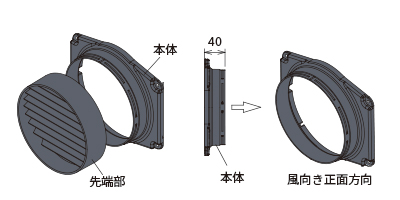

直線性を主とした風向きにする場合
風向調整ルーバー本体のみを使用

本体のみ

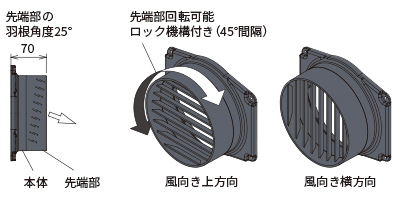

風向きに直線性と角度をつける場合
風向調整ルーバーの本体と先端部を使用

本体と先端部

外形寸法図

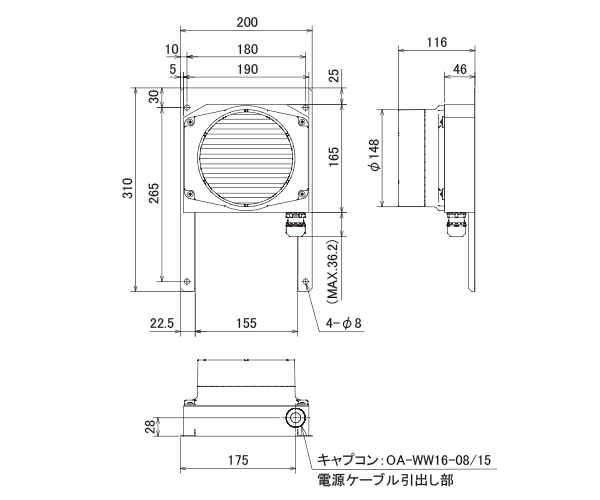

OCA-RS300BCS

OCA-RS300BCS

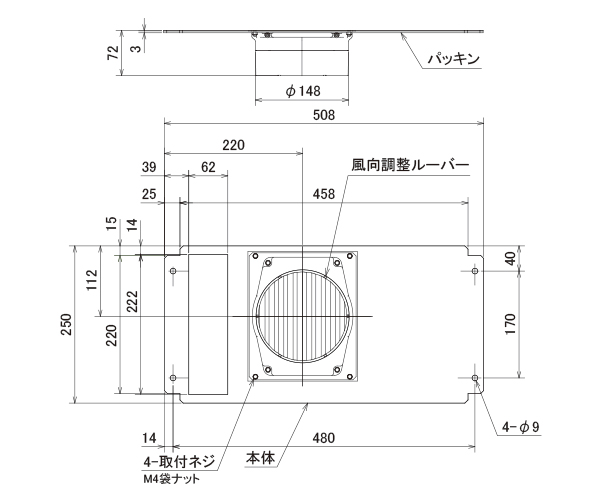

OCA-RS300AC

OCA-RS300AC

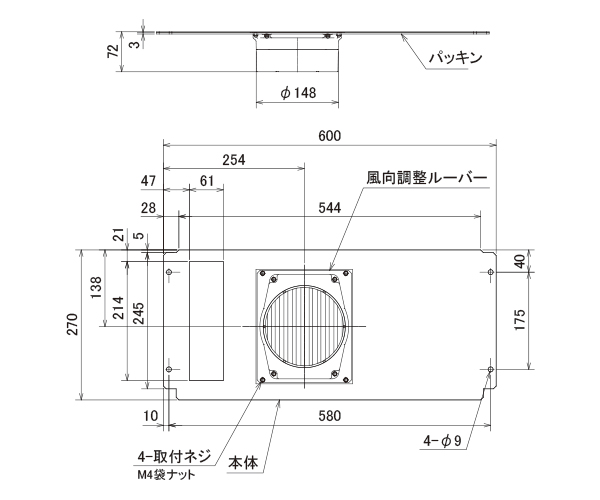

OCA-RS700AC

OCA-RS700AC

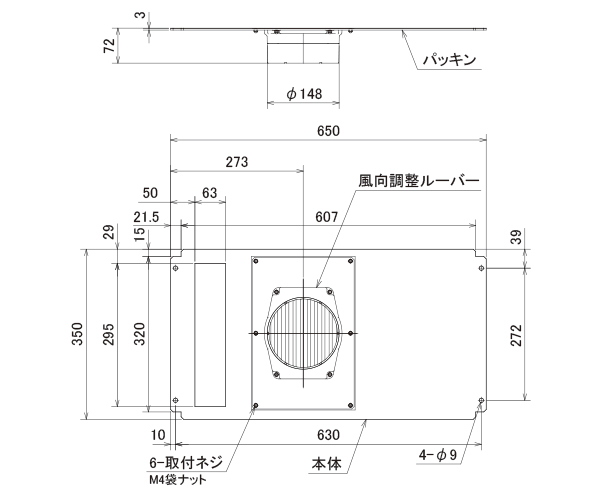

OCA-RS1100AC

OCA-RS1100AC

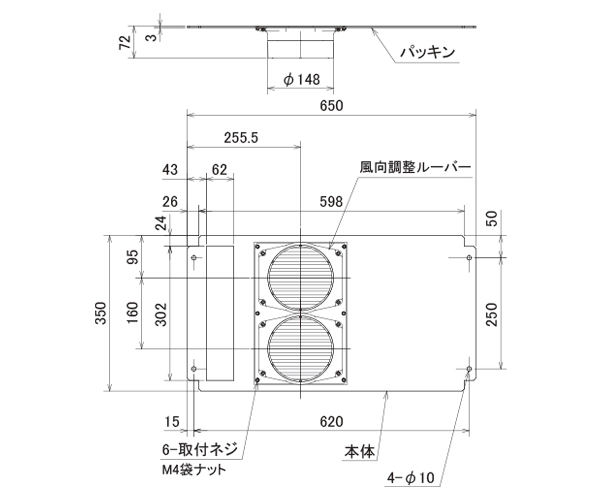

OCA-RS1700AC

OCA-RS1700AC

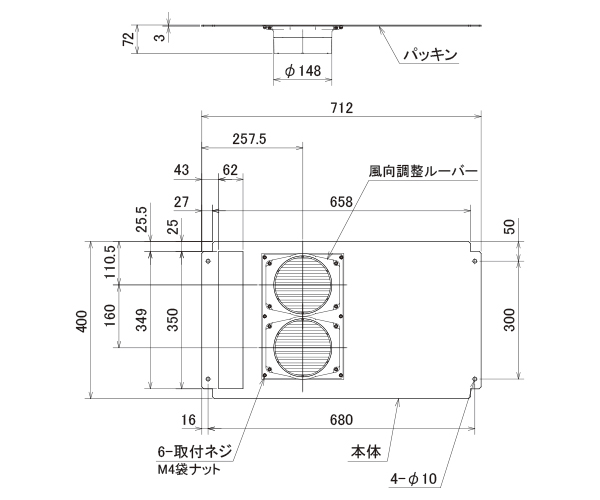

OCA-RS2300AC

OCA-RS2300AC

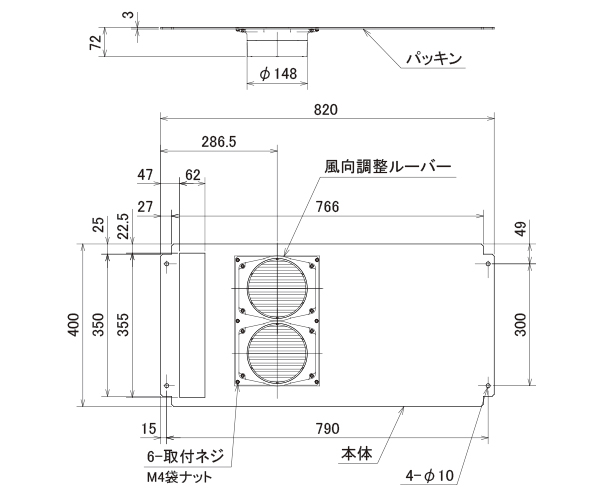

OCA-RS3000AC

OCA-RS3000AC

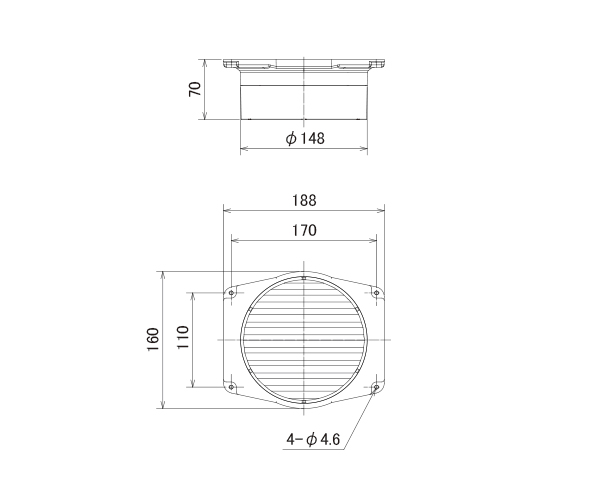

OCA-RS350BCD

OCA-RS350BCD

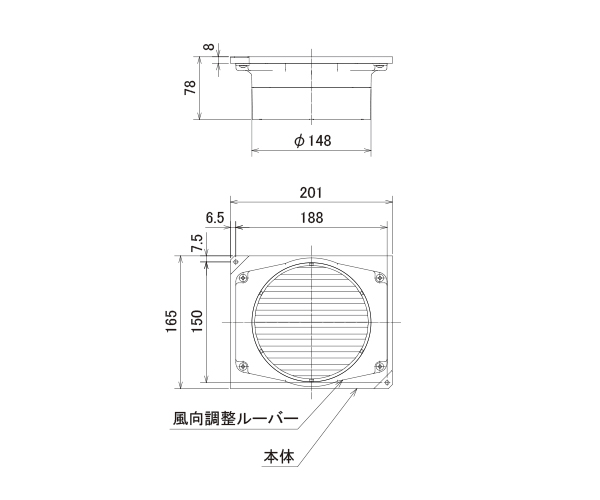

OCA-RS700BCD

OCA-RS700BCD

OCA-RS1300BCD

OCA-RS1300BCD

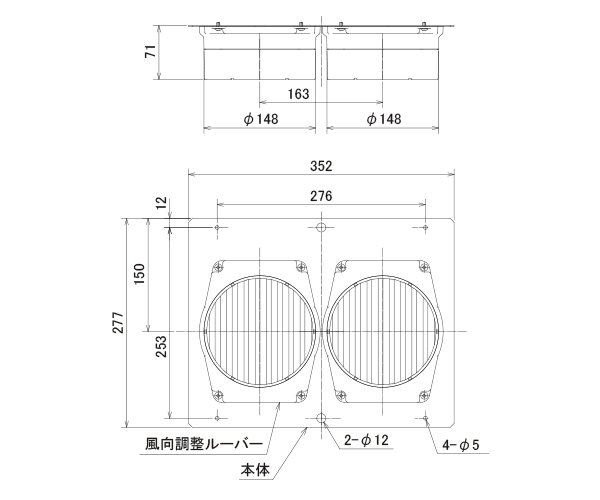

OCA-RS2300BCD

OCA-RS2300BCD
