熱対策機器


製品概要

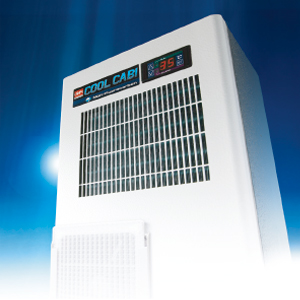

屋内盤用クーラー クールキャビ

制御盤用クーラーの決定版!
制御盤内の電子機器の冷却を行うことは機械稼働率の低下を回避するための重要な予防策です。
COOL CABIは外気中のオイルミストや粉塵を侵入させることなく盤内を理想的な温度レベルに保ちます。

クールキャビ

省エネ効果

選べる省エネモード

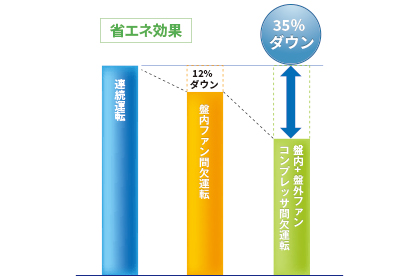

年間消費電力最大35%ダウン!
従来の連続運転設定の他、待機時の消費電力抑制や使用条件に合わせ省エネを実現する3つの運転モードを搭載しました。お客様の用途によって最適なモードをご選択いただけます。

製品概要

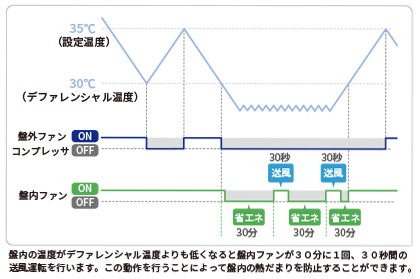

盤内ファン間欠運転

冬場など冷却運転をしていない場合に。
冬場など冷却運転をしていない場合、盤内ファンが間欠運転となることで連続運転時に比べ省エネとなります。

製品概要

確かな冷却性能

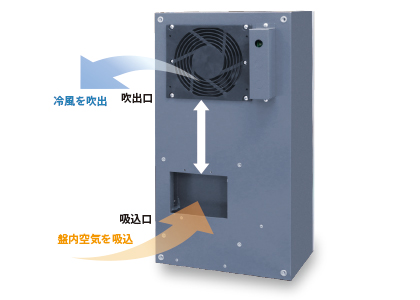

「冷えない」を防ぐ!ショートサーキット現象防止構造

吸込口と吹出口の間を出来る限り離すことでショートサーキット現象を防止。
冷風を制御盤内全体に循環させます。

製品概要

風向調整ルーバー

盤内の局所温度上昇を抑制したい場合に。盤内冷気に直線性・指向性を持たせ、局所熱源の直接冷却、また制御盤内温度を平準化します。

製品概要

クーラー設置の幅が広がるダクトセット

クーラが直接設置困難な箇所にも、離れた場所から冷却可能です。

製品概要

耐久性とメンテナンス性

悪環境に強い!優れた耐久性

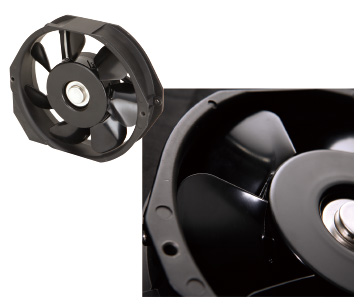

盤外ファンにはオイルや薬品に強い「鉄羽根」を採用しました。

製品概要

簡単・確実なメンテナンス

ネット状で強度のあるハニカムフィルタを採用。洗浄して再使用できます。
ドライバー1本で簡単にファンモータが取り外し可能。リード線は
ファストン端子でワンタッチ接続出来ます。

盤外ファン

盤内ファン

視認性のあるアラームコード表示

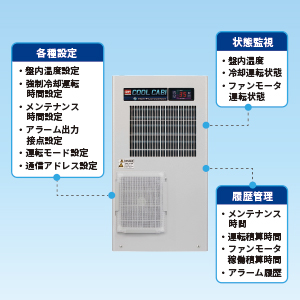

監視機能

メンテナンス時期お知らせ機能

あらかじめ設定した時期にあわせ、クーラ点検を自動でお知らせします。

メンテナンス時期お知らせ機能


「標準タイプ」の特長

標準タイプ

冷却能力・取付方式が自在に選べる、豊富なラインナップ
冷却能力300~3000Wまで。取付タイプや使用電圧に合わせてお選びいただけます。
狭いスペース用にスリムタイプもご用意しました。

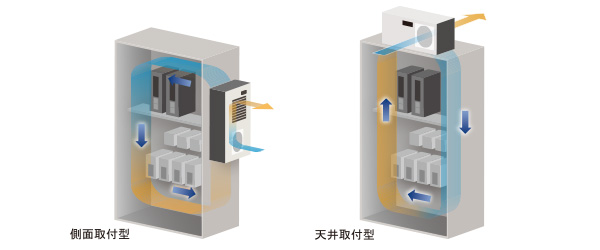

風の流れイメージ

風の流れ

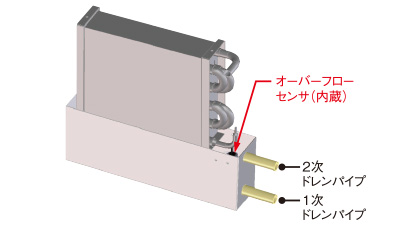

万全のドレン水漏れ対策

天井取付型全機種に2重ドレンパイプを採用。
ドレン水漏れの心配はありません。

ドレン水漏れ対策

定格電圧100V、200V対応

100V・200Vの2種類の電圧タイプから選択可能。
※スタンダードシリーズのみ(海外モデルを除く)

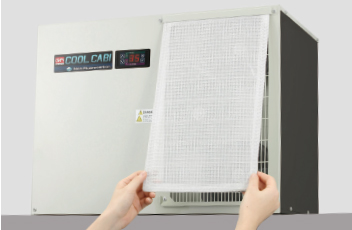

天井取付型のフィルタ交換が簡単

手の届きにくい天井取付型クーラーのフィルタ脱着が簡単。フィルタ洗浄および交換の手間を削減できます。

「ノンドレンタイプ」の特長

ノンドレンシリーズ

ドレン水が出ません。
独自開発のドレン3段蒸発方式により、わずらわしいドレン水処理の手間をなくしました。

業界初!ドレン3段蒸発方式。ドレン水蒸発の消費電力ゼロ。

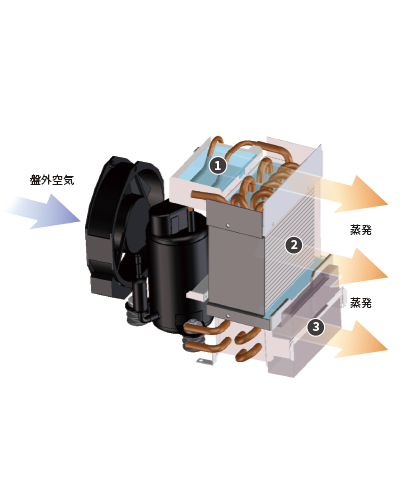

ドレン3段方式

① ドレン水蒸発皿(1次)
制御盤内で除湿され発生したドレン水は、ドレン水蒸発皿に溜まります。ドレン水蒸発皿内部には、蒸発コイルがあり、温められたドレン水が上部を通過する盤外空気により気化し、外部へ蒸発します。一方、蒸発コイルが冷たいドレン水により冷却されるため、冷凍回路の放熱効率が上がります。
② ドレン水蒸発フィン(2次)
ドレン水蒸発皿で蒸発されないドレン水は、ドレン水蒸発フィンに流れていきます。高温のドレン水蒸発フィンによりさらに温められたドレン水は、フィンを通過する盤外空気により気化し、外部へ蒸発します。この蒸発の際に、ドレン水が周りから熱(気化熱)を奪うため、冷凍回路の放熱効率が上がります。
③ ドレン水蒸発シート(3次) <補助>
ドレン水蒸発フィンで蒸発されずに流れ出たドレン水は、蒸発シートに吸収され、コンプレッサとコンデンサの熱で温度上昇した盤外空気により気化し、外部へ蒸発します。
(注) 盤内・盤外温湿度:35℃、85%RH以下で発生するドレン水は3つの蒸発機構により蒸発されますが、ノンドレン機能の仕様範囲外で発生するドレン水は、ドレンパイプにより盤外へ排水される構造となっています。

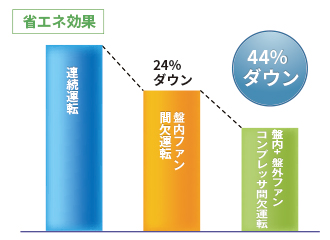

Wの省エネ効果!消費電力最大44%ダウン

ドレン水蒸発皿とドレン水蒸発フィンによって冷凍回路の放熱効率が上がることにより、ドレン水が発生していない時に比べクーラ消費電力が下がります。さらに新機能の省エネモードとのW効果で最大44%の大幅な省エネを実現します。

Wの省エネ効果

「ボトムフロータイプ」の特長

ボトムフロー

冷風を下部から出すボトムフロータイプ
盤内機器のレイアウトや自冷ファンの方向などにより最適なタイプをお選びください。
効率よくスピーディに冷却を行うことができます。

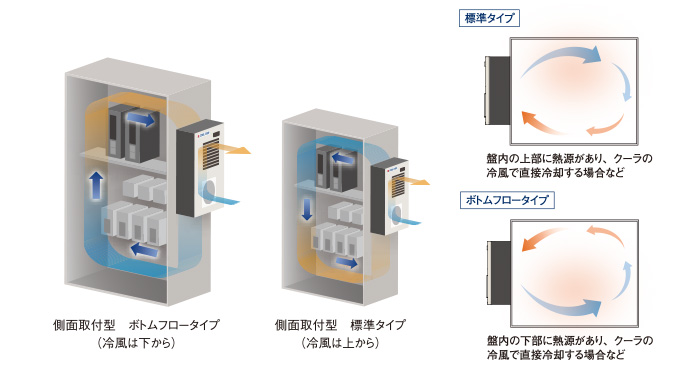

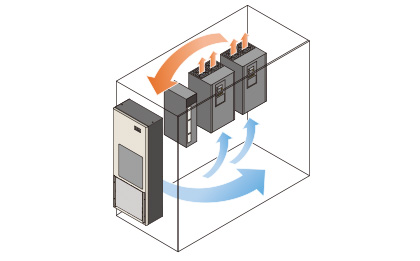

風の流れイメージ

風の流れ

冷却ファン内蔵の収納盤に最適

インバータやサーボアンプなどの自冷ファンは冷却用の空気を下から吸い込むため、冷気を送り込むボトムフロータイプがおすすめです。

概要

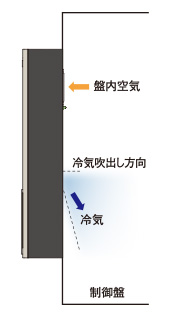

独自設計!冷風下向き吹出し構造

冷風下向き吹出しで冷却効率を強化

内部機器に直接冷気を当てない下向きの吹き出し構造を採用。
盤内下部までしっかり冷気が届き、機器の自冷ファンの吸気がスムーズになります。

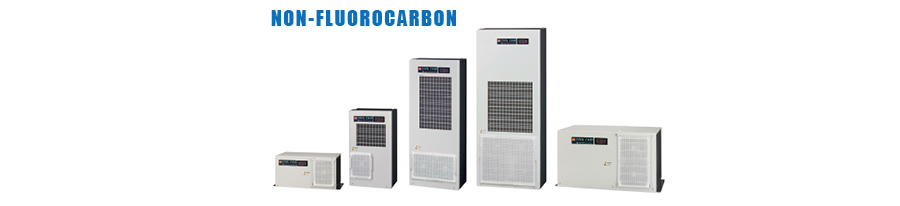

ノンフロンシリーズ

業界初!新冷媒「R1234yf」を採用した環境に優しい盤用クーラー
安 全 性
カーエアコンや自動販売機の冷媒に使用
日常的に利用する身近な製品に
使われている冷媒です。
環 境 性
地球温暖化係数(GWP)1未満 ※1
オゾン層破壊係数(ODP)はゼロ。
地球環境に極めて優しい冷媒です。
※IPCC第5次レポート2013
経 済 性
フロン排出抑制法対象外
各種点検や冷媒回収・破壊の管理義務が不要。維持・廃棄コストを抑えます。

「R1234yf」はR134aの代替冷媒として開発されました。
冷媒 R1234yf R134a R407c
地球温暖化係数 ※1 <1 1300 1624
オゾン層破壊係数 0 0 0
※1:IPCC第5次レポート2013


平成28年度 地球温暖化防止活動 環境大臣賞、 第20回 オゾン層保護・地球温暖化防止大賞を受賞しました。

表彰

クールキャビ 製品ラインナップ

作業環境など、様々な用途にあわせて選べる豊富なバリエーション。

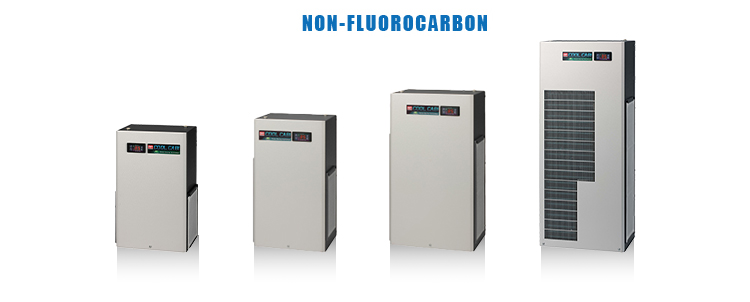

ノンフロンシリーズ
新冷媒採用でノンフロン化を実現

ノンフロンシリーズ


標準タイプ[ 側面取付型]
  • OCA-H300BC-A200
  • OCA-H600BC-A200
  • OCA-H1000BC-A200
  • OCA-H1600BC-A200
  • OCA-H2200BC-A200
  • OCA-H2900BC-A200
標準タイプ[ 天井取付型]
  • OCA-H300AC-A200
  • OCA-H700AC-A200
  • OCA-H1100AC-A200
  • OCA-H1700AC-A200
  • OCA-H2300AC-A200
  • OCA-H3000AC-A200
ノンドレンタイプ
  • OCA-H350BCD-A200
  • OCA-H700BCD-A200
  • OCA-H1300BCD-A200
  • OCA-H2300BCD-A200
ボトムフロータイプ
  • OCA-H300BC-A200-R
  • OCA-H600BC-A200-R
  • OCA-H1000BC-A200-R
  • OCA-H1600BC-A200-R
  • OCA-H2200BC-A200-R
  • OCA-H2900BC-A200-R
スリム&ショートタイプ
  • OCA-H300BCS-A200
  • OCA-H500BCS-A200/A220/A230/A240
  • OCA-H800BCS-A200/A220/A230/A240

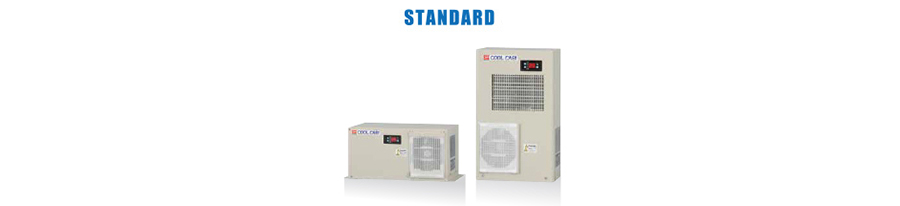

スタンダードシリーズ
冷却能力・取付方法が自在に選べる

スタンダードシリーズ


標準タイプ[側面取付型]
  • OCA-S300BC-A100/A200
  • OCA-S300BCS-A200
  • OCA-S600BC-A100/A200
  • OCA-S1000BC-A100/A200
  • OCA-S1600BC-A100/A200
  • OCA-S2200BC-A200
  • OCA-S2900BC-A200
標準タイプ[天井取付型]
  • OCA-S300AC-A100/A200
  • OCA-S700AC-A200
  • OCA-S1100AC-A200
  • OCA-S1700AC-A200
  • OCA-S2300AC-A200
  • OCA-S3000AC-A200
ノンドレンタイプ
  • OCA-S350BCD-A200
  • OCA-S700BCD-A200
  • OCA-S1300BCD-A200
  • OCA-S2300BCD-A200
ボトムフロータイプ
  • OCA-S300BC-A200-R
  • OCA-S600BC-A200-R
  • OCA-S1000BC-A200-R
  • OCA-S1600BC-A200-R
  • OCA-S2200BC-A200-R
  • OCA-S2900BC-A200-R

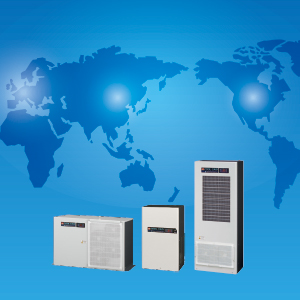

スタンダードシリーズ 海外モデル
中国・ヨーロッパ・北米各国へ対応

海外モデル


UL規格認証品
標準タイプ[側面取付型]
  • OCA-S300BC-A200-UL
  • OCA-S600BC-A200-UL
  • OCA-S1000BC-A200-UL
  • OCA-S1600BC-A200-UL
  • OCA-S2200BC-A200-UL
  • OCA-S2900BC-A200-UL
UL規格認証品
標準タイプ[ 天井取付型]
  • OCA-S300AC-A200-UL
  • OCA-S700AC-A200-UL
  • OCA-S1100AC-A200-UL
  • OCA-S1700AC-A200-UL
  • OCA-S2300AC-A200-UL
  • OCA-S3000AC-A200-UL
UL規格認証品
ボトムフロータイプ
  • OCA-S300BC-A200-R-UL
  • OCA-S600BC-A200-R-UL
  • OCA-S1000BC-A200-R-UL
  • OCA-S1600BC-A200-R-UL
  • OCA-S2200BC-A200-R-UL
  • OCA-S2900BC-A200-R-UL
CCC規格認証品
標準タイプ[ 側面取付型]
  • OCA-S300BC-A220-CN
  • OCA-S600BC-A220-CN
  • OCA-S1000BC-A220-CN
  • OCA-S1600BC-A220-CN
CCC規格認証品
標準タイプ[ 天井取付型]
  • OCA-S300AC-A220-CN
  • OCA-S700AC-A220-CN
  • OCA-S1100AC-A220-CN
  • OCA-S1700AC-A220-CN
