熱対策機器


オプション ダクトセット


クーラーが直接設置困難な箇所でも離れた場所から冷却することができます。

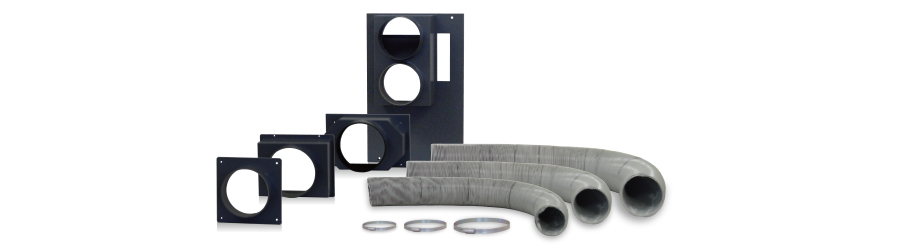

ダクトセット

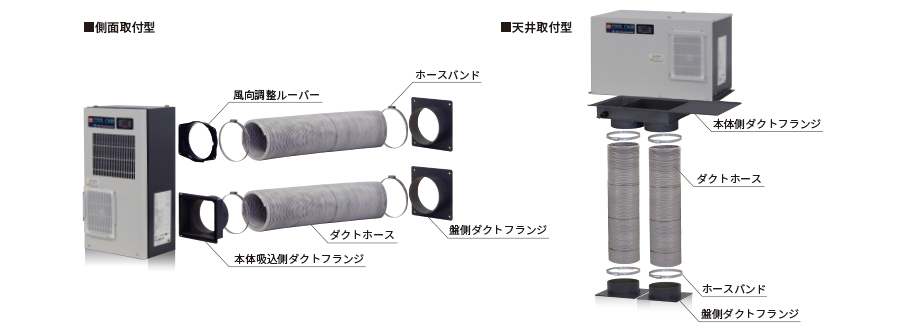

取付イメージ

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

型式・仕様

ダクトセット
型式
梱包内容
本体側
ダクトフランジ
盤側ダクトフランジ ダクトホース5m ホースバンド 本体取付
ネジ※1
吸込側 吐出側 Ø125 Ø150 Ø200 Ø125 Ø150 Ø200 Ø125 Ø150 Ø200 A B
OCA-DS300BCS 1(一体) 2 - - 1 - - 4 - -
OCA-DS300BC 1 1 - 2 - - 1 - - 4 - 4 4
OCA-DS1000BC 1 1 - - 2 - - 1 - - 4 4 4
OCA-DS2200BC 1 1 - - 2 - - 1 - - 4 4 4
OCA-DS300AC 1(一体) - 2 - - 1 - - 4 -
OCA-DS700AC 1(一体) - 2 - - 1 - - 4 -
OCA-DS1100AC 1(一体) - - 2 - - 1 - - 4
OCA-DS1700AC 1(一体) - - 2 - - 1 - - 4
OCA-DS2300AC 1(一体) - - 2 - - 1 - - 4
OCA-DS3000AC 1(一体) - - 2 - - 1 - - 4
OCA-DS350BCD 1(一体) 2 - - 1 - - 4 - -
OCA-DS700BCD 1(一体) - 2 - - 1 - - 4 -
OCA-DS1300BCD 1(一体) - - 2 - - 1 - - 4
OCA-DS2300BCD 1(一体) - - 2 - - 1 - - 4
※1 盤側ダクトフランジ固定用のネジはお客様にてご用意ください。
A:SタイトNB M4×12 N B:M4×10 セムスネジ ①本体付属品を使用

適合品型式

ダクトセット型式 適合品型式
OCA-DS300BCS OCA-H/S300BCS
OCA-DS300BC OCA-H/S300BC OCA-H/S600BC
OCA-DS1000BC OCA-H/S1000BC OCA-H/S1600BC
OCA-DS2200BC OCA-H/S2200BC OCA-H/S2900BC
OCA-DS300AC OCA-H/S300AC
OCA-DS700AC OCA-H/S700AC
OCA-DS1100AC OCA-H/S1100AC
OCA-DS1700AC OCA-H/S1700AC
OCA-DS2300AC OCA-H/S2300AC
OCA-DS3000AC OCA-H/S3000AC
OCA-DS350BCD OCA-H/S350BCD
OCA-DS700BCD OCA-H/S700BCD
OCA-DS1300BCD OCA-H/S1300BCD
OCA-DS2300BCD OCA-H/S2300BCD

外形寸法図

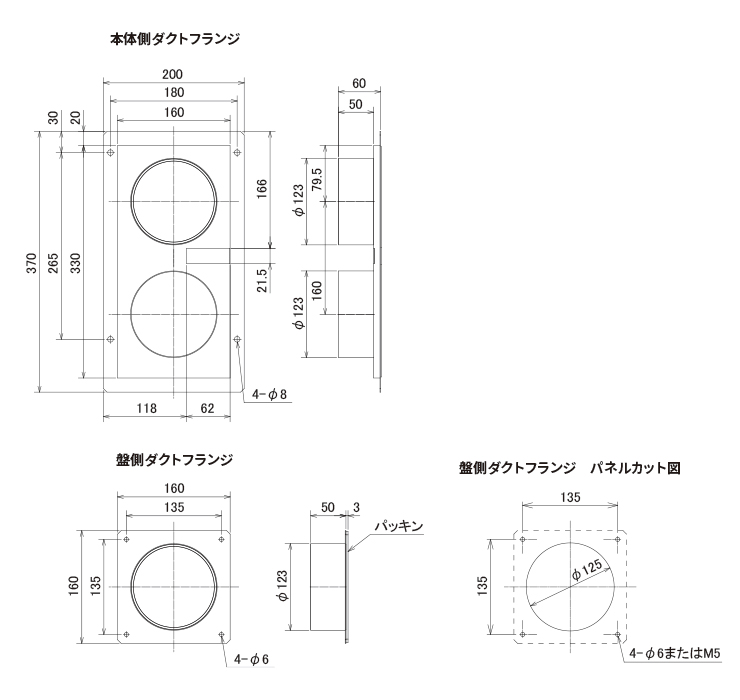

OCA-DS300BCS

■本体側ダクトフランジ

本体側ダクトフランジ

■盤側ダクトフランジ

盤側ダクトフランジ

■盤側ダクトフランジパネルカット図

パネルカット図

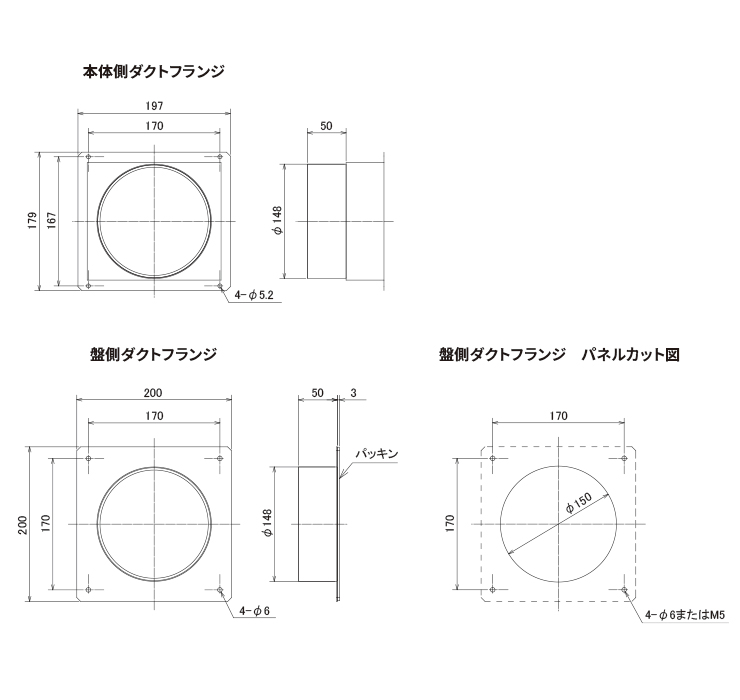

OCA-DS300BC

■本体側ダクトフランジ吐出側

本体側ダクトフランジ吐出側

■本体側ダクトフランジ吸込側

本体側ダクトフランジ吸込側

■盤側ダクトフランジ

盤側ダクトフランジ

■盤側ダクトフランジパネルカット図

パネルカット図

OCA-DS1000BC

■本体側ダクトフランジ吐出側

本体側ダクトフランジ吐出側

■本体側ダクトフランジ吸込側

本体側ダクトフランジ吸込側

■盤側ダクトフランジ

盤側ダクトフランジ

■盤側ダクトフランジパネルカット図

盤側ダクトフランジ

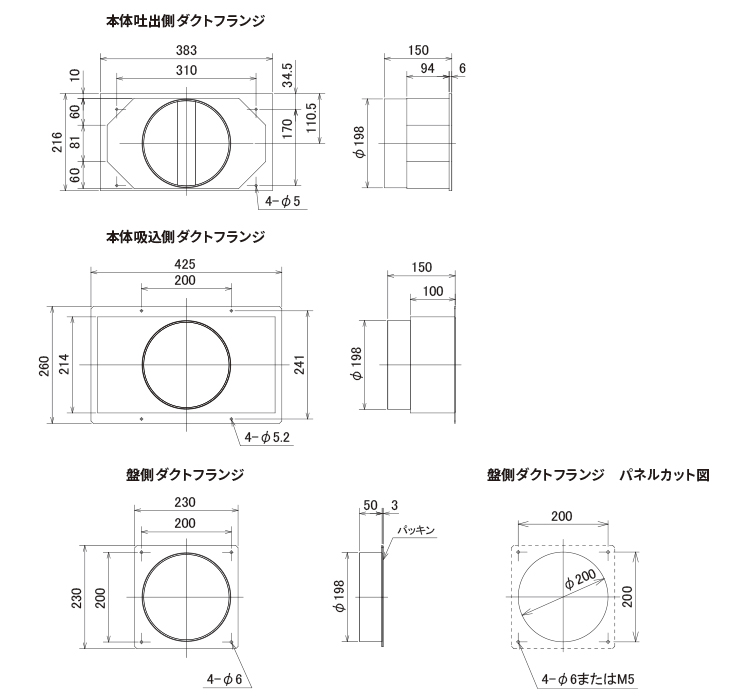

OCA-DS2200BC

■本体側ダクトフランジ吐出側

本体側ダクトフランジ吐出側

■本体側ダクトフランジ吸込側

本体側ダクトフランジ吸込側

■盤側ダクトフランジ

盤側ダクトフランジ

■盤側ダクトフランジパネルカット図

パネルカット図

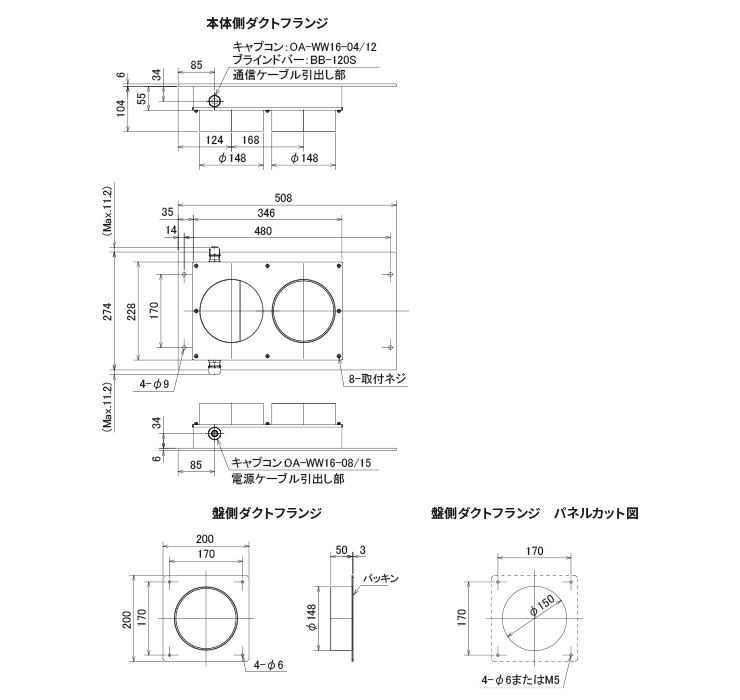

OCA-DS300AC

■本体側ダクトフランジ

本体側ダクトフランジ

■盤側ダクトフランジ

盤側ダクトフランジ

■盤側ダクトフランジパネルカット図

パネルカット図

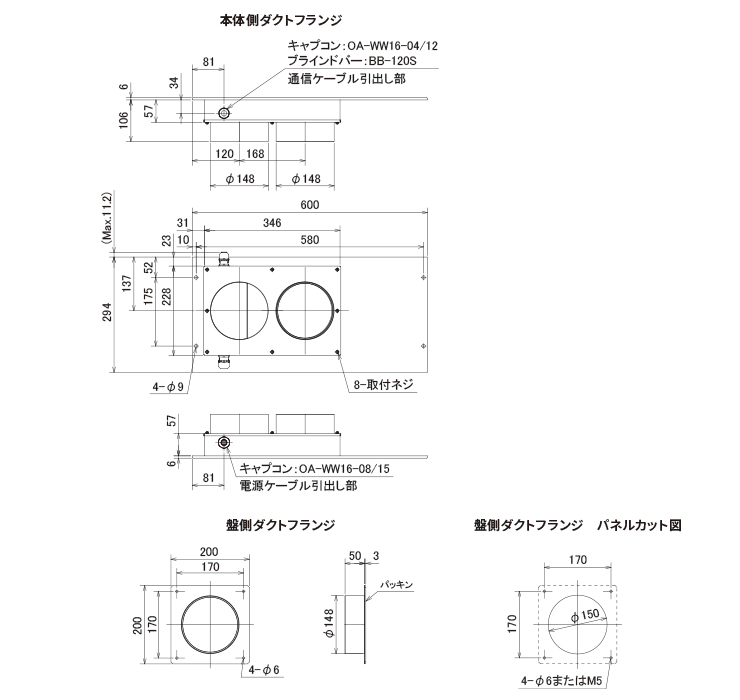

OCA-DS700AC

■本体側ダクトフランジ

本体側ダクトフランジ

■盤側ダクトフランジ

盤側ダクトフランジ

■盤側ダクトフランジパネルカット図

パネルカット図

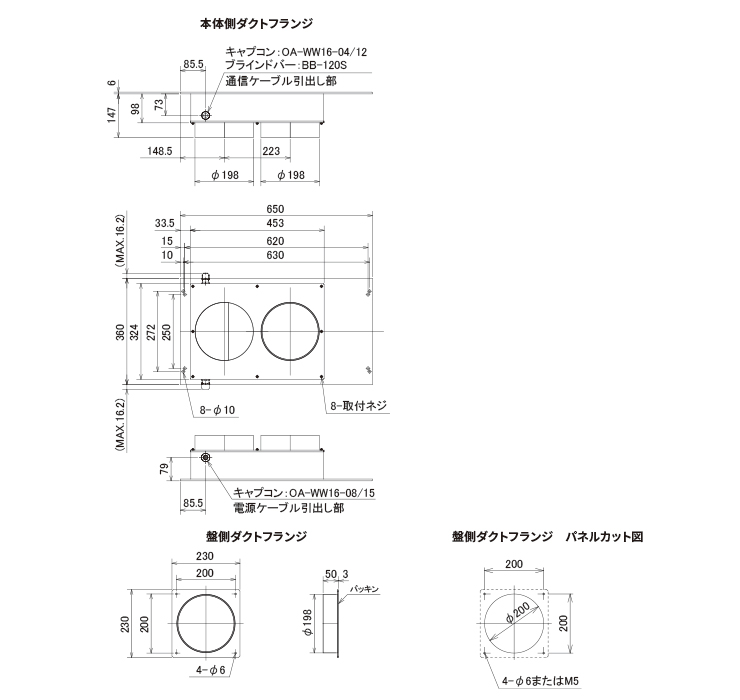

OCA-DS1100AC

■本体側ダクトフランジ

本体側ダクトフランジ

■盤側ダクトフランジ

盤側ダクトフランジ

盤側ダクトフランジパネルカット図

パネルカット図

OCA-DS1700AC

■本体側ダクトフランジ

本体側ダクトフランジ

■盤側ダクトフランジ

盤側ダクトフランジ

■盤側ダクトフランジパネルカット図

パネルカット図

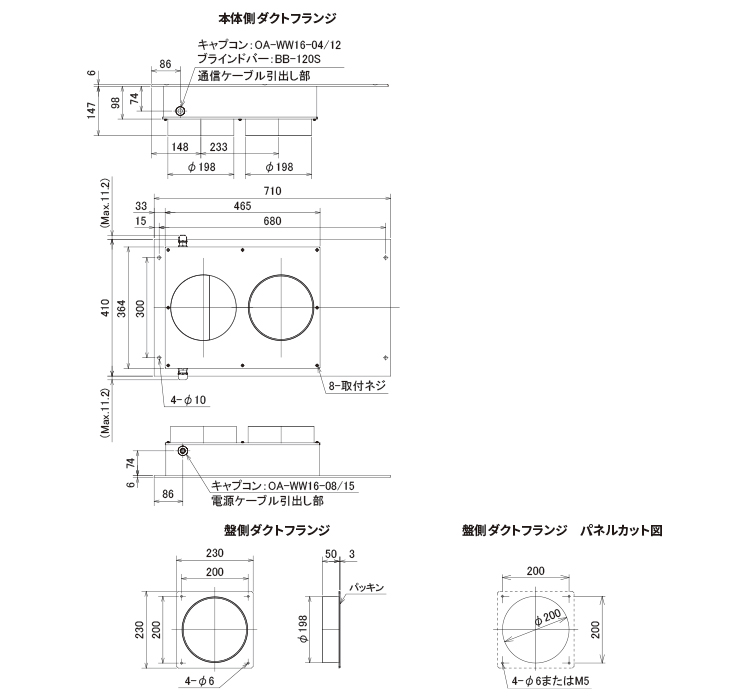

OCA-DS2300AC

■本体側ダクトフランジ

本体側ダクトフランジ

■盤側ダクトフランジ

盤側ダクトフランジ

■盤側ダクトフランジパネルカット図

パネルカット図

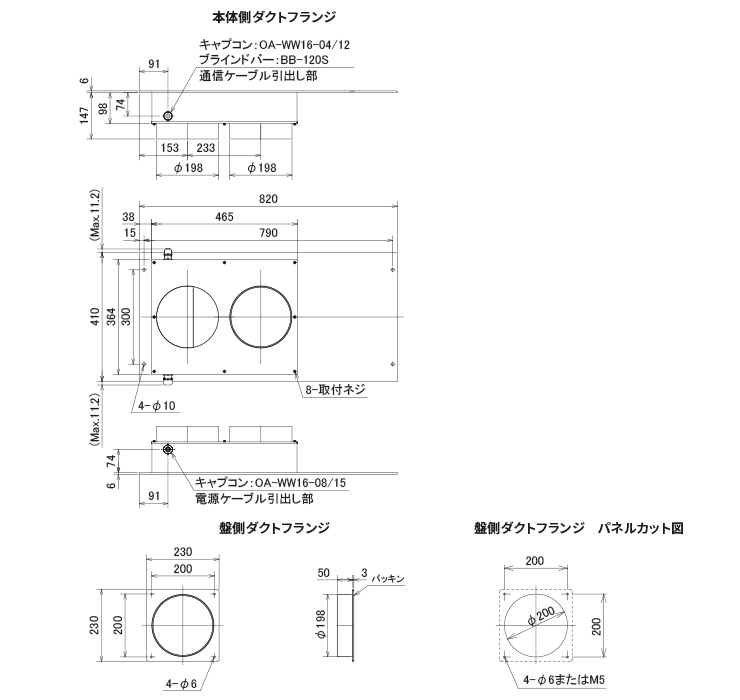

OCA-DS3000AC

■本体側ダクトフランジ

本体側ダクトフランジ

■盤側ダクトフランジ

盤側ダクトフランジ

■盤側ダクトフランジパネルカット図

パネルカット図

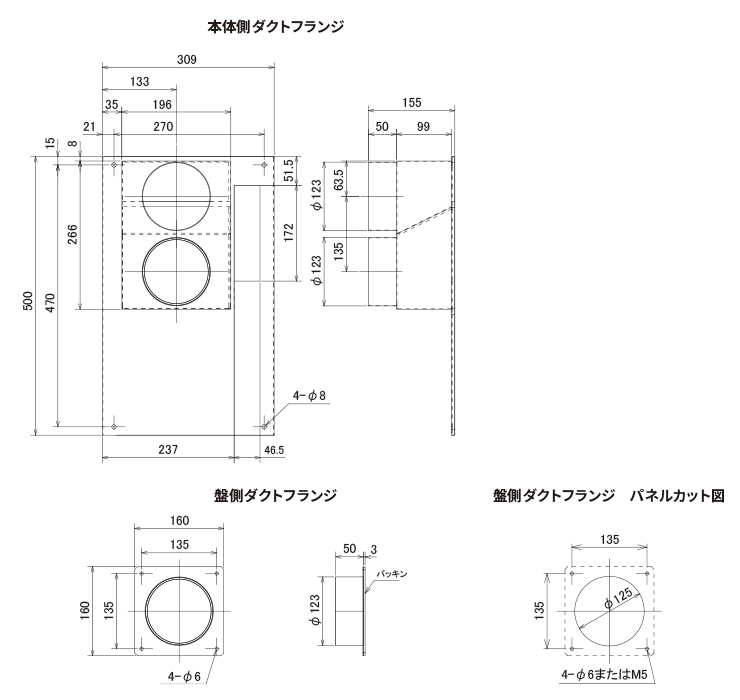

OCA-DS350BCD

■本体側ダクトフランジ

本体側ダクトフランジ

■盤側ダクトフランジ

盤側ダクトフランジ

■盤側ダクトフランジパネルカット図

盤側ダクトフランジ パネルカット図

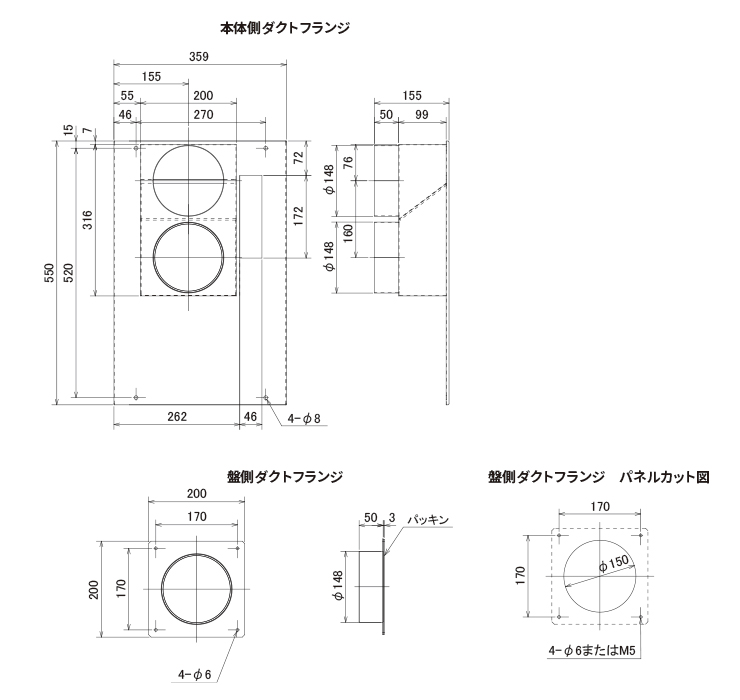

OCA-DS700BCD

■本体側ダクトフランジ

本体側ダクトフランジ

■盤側ダクトフランジ

盤側ダクトフランジ

■盤側ダクトフランジパネルカット図

盤側ダクトフランジ パネルカット図

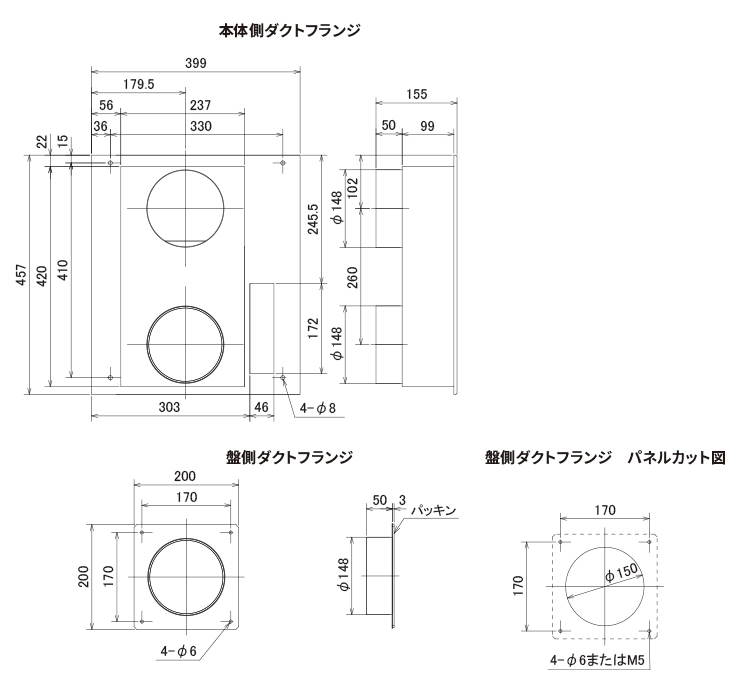

OCA-DS1300BCD

■本体側ダクトフランジ

本体側ダクトフランジ

■盤側ダクトフランジ

盤側ダクトフランジ

■盤側ダクトフランジパネルカット図

盤側ダクトフランジ パネルカット図

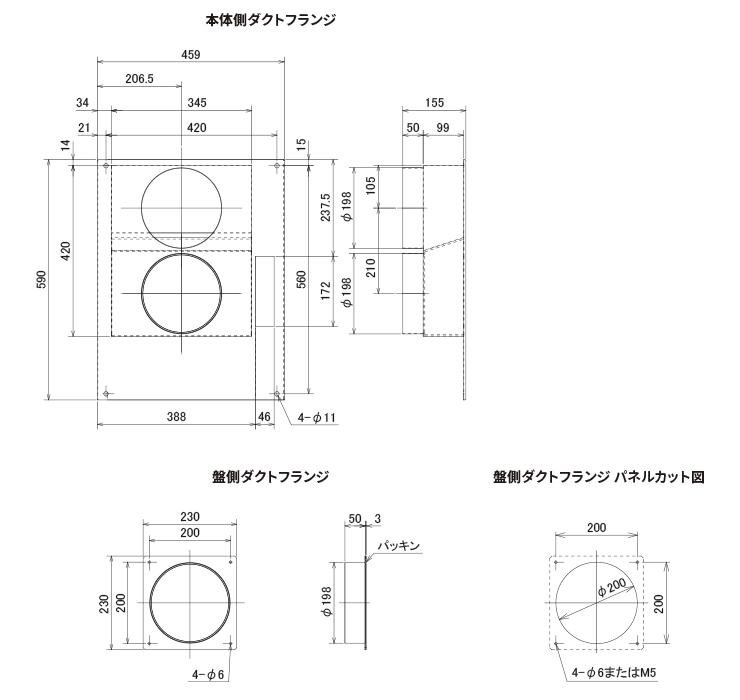

OCA-DS2300BCD

■本体側ダクトフランジ

本体側ダクトフランジ

■盤側ダクトフランジ

盤側ダクトフランジ

■盤側ダクトフランジパネルカット図

盤側ダクトフランジ パネルカット図


注意

※ダクトホースの長さにより冷却能力、風速が変化します。
<弊社測定基準>
  • 吸込側/吐出側 各1mの場合 冷却能力:公称冷却能力の約80%、吐出風速:直接取付の約80%
  • 吸込側/吐出側 各2mの場合 冷却能力:公称冷却能力の約75%、吐出風速:直接取付の約60%
※ダクトホースは用途に合わせ、5m 1本から吐出側・吸込側の長さにカットして使用してください。必要以上のダクトホースの長さは、盤内ファンの圧損になり冷却性能が低下しますので、製品本体と制御盤の距離は最短の位置とし、ダクトホースのたるみなどの無い長さにてご使用ください。
※盤側ダクトフランジの盤面への各取付けは、双方を可能な限り離して取付けしてください。盤内空気吸込みと冷気吐出しが近いとショートサーキット現象の原因になります。
※盤外側と盤内側の温度差が大きい場合や湿度が高い場合、ダクトホースが結露する場合があります。盤内温度設定35℃時において、盤外40℃・相対湿度80%以上になる場合は、ダクトホース表面が結露する可能性がありますので、断熱材の巻きつけや盤内温度設定を上げるなどの対策を行ってください。
※ダクトセットに架台は含まれません。
