ノンフロン ノンドレンタイプ ワイドレンジ


フロン排出抑制法対象外。入力電圧200-240Vのフリー電源。ドレン水が出ないノンドレンタイプ。

COOLCABI ノンフロンシリーズ

特長

取付・設置方法 使用環境 冷却方式 タイプ 機能 フロン排出抑制法 仕様
盤外取付
専用
ダクト対応 屋内 コンプ
レッサ
ノンドレン 省エネモード 対象外 ワイドレンジ
ルーバーオプション 表示機能 RS485搭載


平成28年度地球温暖化防止活動環境大臣賞 技術開発・製品化部門 受賞
「制御盤用クーラの低GWP化による温室効果ガスの削減」

取得規格

欧州RoHS2 中国RoHS CE UL CSA PSE
※CE・UL・CCC規格申請中

型式・仕様

型式 OCA-H350BCD-AW2 OCA-H700BCD-AW2 OCA-H1300BCD-AW2 OCA-H2300BCD-AW2
取付方法 側面取付型
冷却能力 ※1 300/350W 600/700W 1100/1300W 2100/2300W
定格電圧(50/60Hz) ※2 単相AC200~240V
定格
消費電流 ※3
200V 1.1/1.4A 2.1/2.7A 2.7/3.5A 5.3/5.6A
220V 1.1/1.4A 2.3/2.7A 2.9/3.5A 6.0/5.4A
240V 1.3/1.4A 2.8/2.7A 3.3/3.4A 7.5/5.4A
最大消費電流 ※3 1.5/1.6A 3.1/3.1A 3.8/4.1A 8.1/7.3A
始動電流 4.8/4.7A 10.5/10.0A 15.9/14.4A 35.1/30.9A
定格
消費電力 ※3
200V 210/260W 410/440W 530/660W 990/1100W
220V 240/280W 500/480W 600/710W 1120/1180W
240V 280/310W 620/540W 690/780W 1340/1270W
最大消費電力 ※3 340/360W 710/640W 830/930W 1610/1560W
使用周囲温度 ※3 +20~+50℃
使用周囲湿度 85%RH以下 結露無き事
騒音(A特性) 約64dB 約64dB 約62dB 約65dB
温度設定範囲 ※3 +30~+45℃ (初期設定+35℃)
ノンドレン温湿度条件 +35℃ 85%RH以下
表示 盤内温度/アラームコード/運転ランプ(緑)/アラームランプ(赤)
機能 盤内高温異常検出、放熱異常検出、温度センサ断線検出、
メンテナンス時期お知らせタイマー、点検時強制冷却運転機能
アラーム出力 無電圧接点出力 1a接点×2(COMMON共通) AC250V 2A DC30V 2A
通信機能 RS485 2線式(Modbus RTU)
耐振動性 振動数10~55Hz 振幅0.15mm 掃引サイクル10回
保護等級 ※4 内部循環 IP54相当
適合 環境対応 RoHS2
冷媒 R1234yf(160g) R1234yf(300g) R1234yf (450g) R1234yf (1000g)
地球温暖化係数 ※5 <1
塗装色 粉体塗装 N8相当、N4相当
外形寸法(mm)※6
W300×H500×D200 W350×H600×D200 W390×H900×D250 W450×H1150×D250
本体質量 約20.0kg 約23.0kg 約34.0kg 約53.0kg
※1 盤外温度および盤内温度が+ 35℃の場合の公称冷却能力です。
※2 運転中の許容電圧変動範囲は定格電圧の+5%、-10%です。許容電圧変動範囲は連続的に入力可能な電圧ではなく、あくまで瞬時の変動であれば運転に問題のない電圧範囲です。
※3 「定格」は盤外温度および盤内温度が+ 35℃の場合、「最大」は周囲温度が50℃の場合の公称値です。
※4 温度範囲外では使用できません。
※5 IPCC第5次レポート2013
※6 突起除く

かんたん機種選定

使用環境に合わせて情報を入力するだけ。型式や必要能力を簡単に選定することができます。

かんたん機種選定

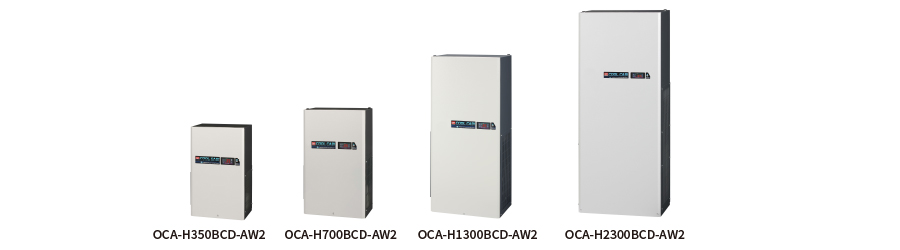

製品ラインナップ

OCA-H350BCD-AW2

OCA-H350BCD-AW2

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

冷却能力

300/350W(50/60Hz)

梱包内容

本体:1台 取付ボルト:4本 ワッシャ:4個 スプリングワッシャ:4個 ナット:4個
パッキン:4m アラーム説明シール:1枚 取扱説明書:1冊

メンテナンス品

交換用ファンモータ 交換用フィルタ 交換用蒸発シート
盤内ファン FM-11938P-AW-01 CF-S1(2枚入り) CJ-S1(1枚入り)
盤外ファン FM-15038M-AW230-00

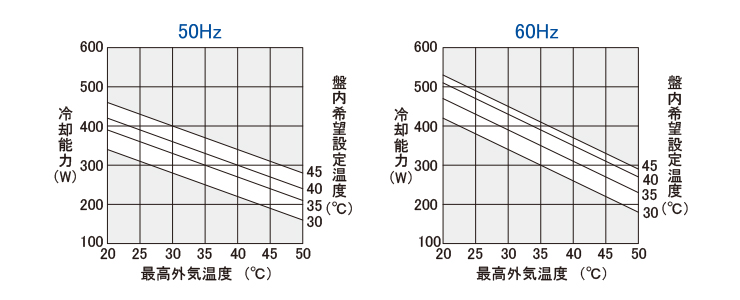

能力グラフ

能力グラフ

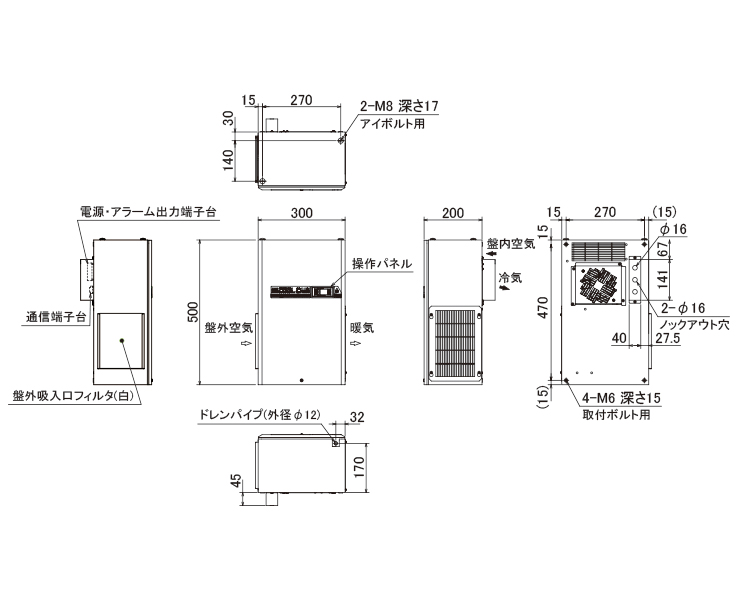

外形寸法図

外形寸法図

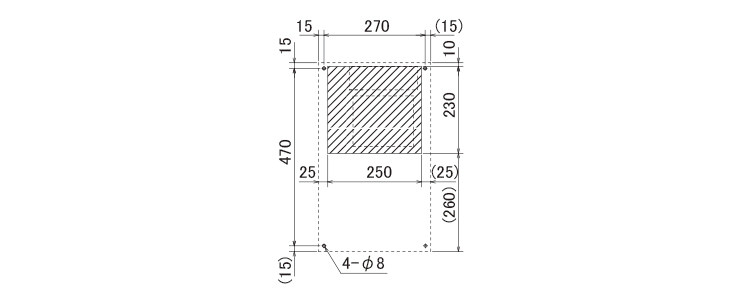

パネルカット図

パネルカット図


OCA-H700BCD-AW2

OCA-H700BCD-AW2

カタログのダウンロード

カタログのダウンロード

技術資料のダウンロード

冷却能力

600/700W(50/60Hz)

梱包内容

本体:1台 取付ボルト:4本 ワッシャ:4個 スプリングワッシャ:4個 ナット:4個
パッキン:4m アラーム説明シール:1枚 取扱説明書:1冊

メンテナンス品

交換用ファンモータ 交換用フィルタ 交換用蒸発シート
盤内ファン FM-15038P-AW230-00 CF-S1(2枚入り) CJ-S2(1枚入り)
盤外ファン FM-15038M-AW230-00

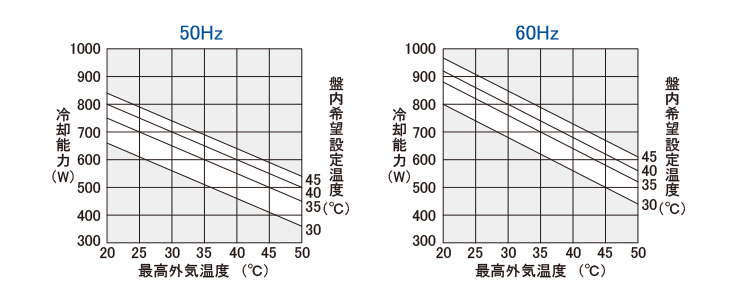

能力グラフ

能力グラフ

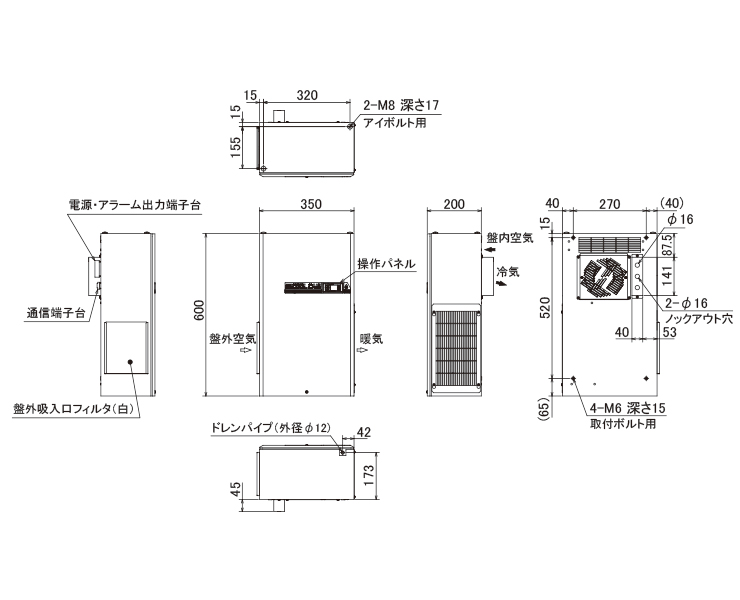

外形寸法図

外形寸法図

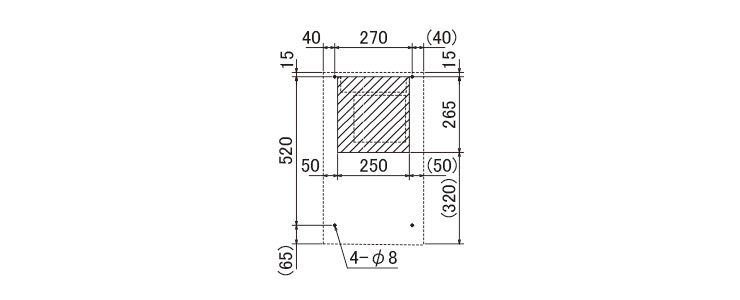

パネルカット図

パネルカット図


OCA-H1300BCD-AW2

OCA-H1300BCD-AW2

カタログのダウンロード

カタログのダウンロード

技術資料のダウンロード

冷却能力

1100/1300W(50/60Hz)

梱包内容

本体:1台 取付ボルト:6本 ワッシャ:6個 スプリングワッシャ:6個 ナット:6個
パッキン:4m アラーム説明シール:1枚 取扱説明書:1冊

メンテナンス品

交換用ファンモータ 交換用フィルタ 交換用シート
盤内ファン FM-15038P-AW230-00 CF-S2(2枚入り) CJ-S3(1枚入り)
盤外ファン FM-15038M-AW230-00

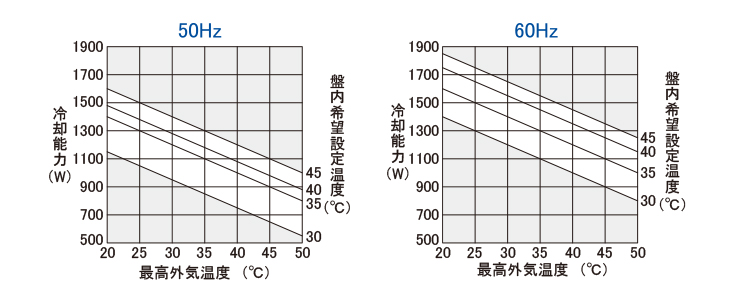

能力グラフ

能力グラフ

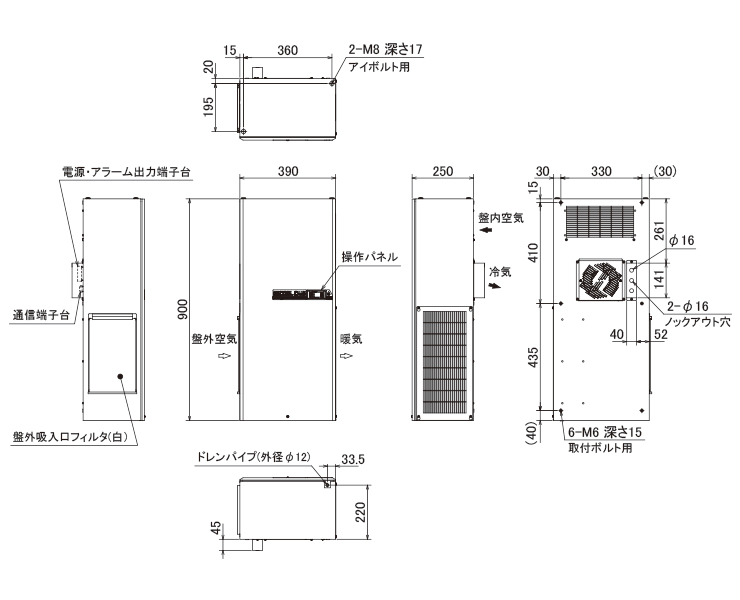

外形寸法図

外形寸法図

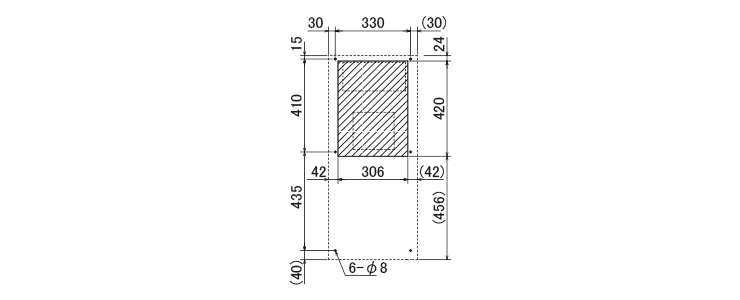

パネルカット図

パネルカット図


OCA-H2300BCD-AW2

OCA-H2300BCD-AW2

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

冷却能力

2100/2300W(50/60Hz)

梱包内容

本体:1台 取付ボルト:6本 ワッシャ:6個 スプリングワッシャ:6個 ナット:6個
パッキン:4m アラーム説明シール:1枚 取扱説明書:1冊

メンテナンス品

交換用ファンモータ 交換用フィルタ 交換用蒸発シート
盤内ファン FM-15038P-AW230-00 CF-S2(2枚入り) CJ-S4(1枚入り)
盤外ファン FM-15038M-AW230-00

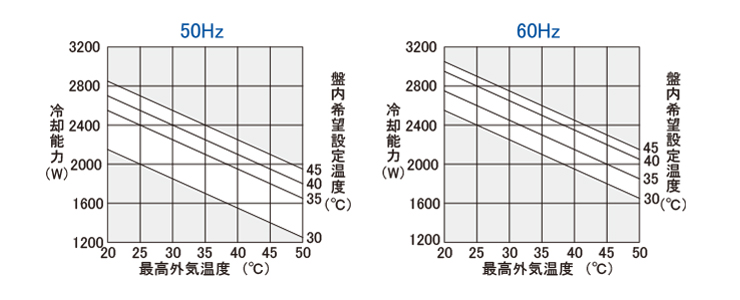

能力グラフ

能力グラフ

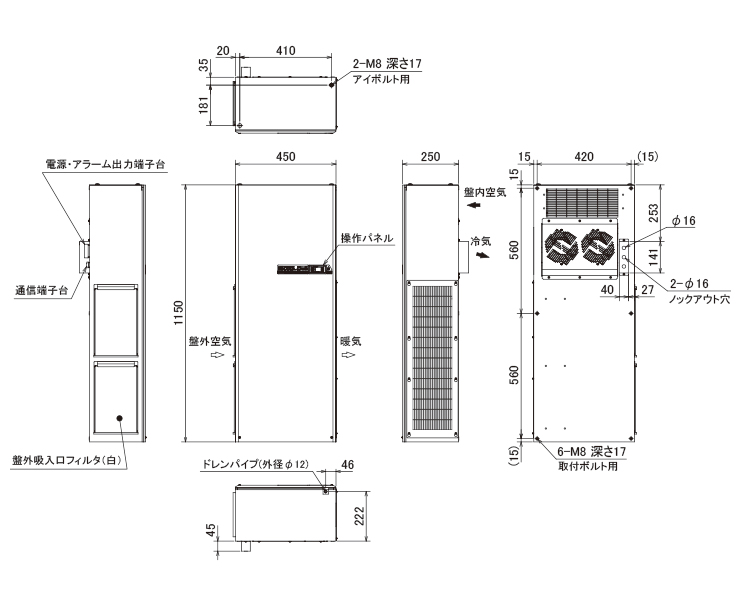

外形寸法図

外形寸法図

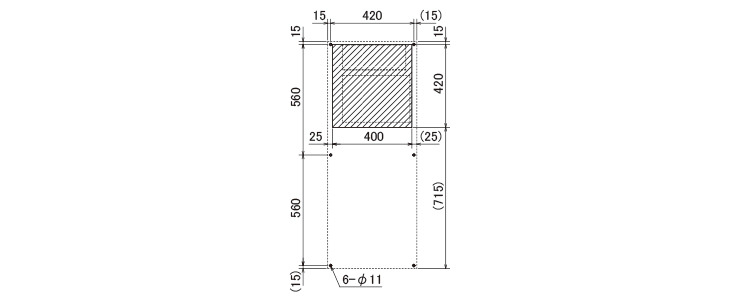

パネルカット図

パネルカット図


オプション/関連製品

風向調整ルーバーセット

盤内冷気に直線性・指向性を持たせ局所熱源の直接冷却、制御盤内温度を平準化。

ダクトセット

クーラーが直接設置困難な箇所にも離れた場所から冷却可能。

注意

※制御盤外と制御盤内の空気循環が妨げられないように、盤用クーラーは他のユニットまたは壁と200mm 以上の空間をお取りください。冷却能力の低下や結露発生の原因となります。
※盤内温度設定値は+ 35℃を基本とし、必要以上に温度を下げないでください。
※盤用クーラーへの電源接続は、適切なブレーカを介してください。
※本製品は屋内専用です。
