OA-WW ワイドタイプ
適合電線径範囲 業界最大！ 1つの型式で広範囲な電線径に対応。CEマーキング適合品。PAT.
特長
| 保護等級 | カラー | 耐環境 |
| IP67 | 黒・ベージュ | 耐油性・耐候性 |
Mねじ仕様にはロックナットがありません。必要な場合は別途ご相談ください。
取得規格
| 欧州RoHS2 | 中国RoHS | CE | UL | CSA | PSE |
・用途 各種電気配線器具（制御盤・中継ボックス・リミットスイッチ・モータなど）の電線引き込み部に。

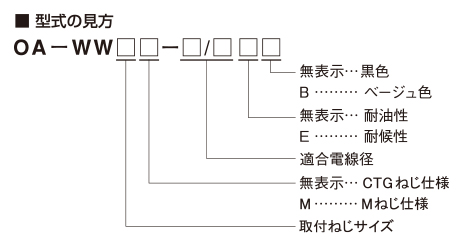

型式・仕様
CTGねじ仕様 耐油性 ゴムブッシュ：黒 Oリング：黒
| 型式 | 適合電線径 （mm） |
取付穴径 （mm） |
取付 ねじ |
適合 板厚 |
取付ねじ部 長さ |
低電圧 指令 |
本体 質量 ※1 |
販売 単位 |
|
| 黒 | ベージュ | ||||||||
| OA-WW16-04/12 | OA-WW16-04/12B | Ø4～12 | Ø21 | CTG16 （G1/2） |
4mm 以下 |
10mm | EN 62444： 2013 |
約15g | 20個 |
| OA-WW16-08/15 | OA-WW16-08/15B | Ø8～15 | 約17g | ||||||
| OA-WW22-11/20 | OA-WW22-11/20B | Ø11～20 | Ø28 | CTG22 （G3/4） |
6mm 以下 |
13mm | 約34g | 10個 | |
CTGねじ仕様 耐候性 ゴムブッシュ：青 Oリング：青
| 型式 | 適合電線径 （mm） |
取付穴径 （mm） |
取付 ねじ |
適合 板厚 |
取付ねじ部 長さ |
低電圧 指令 |
本体 質量 ※1 |
販売 単位 |
|
| 黒 | ベージュ | ||||||||
| OA-WW16-04/12E | OA-WW16-04/12EB | Ø4～12 | Ø21 | CTG16 （G1/2） |
4mm 以下 |
10mm | EN 62444： 2013 |
約15g | 20個 |
| OA-WW16-08/15E | OA-WW16-08/15EB | Ø8～15 | 約17g | ||||||
| OA-WW22-11/20E | OA-WW22-11/20EB | Ø11～20 | Ø28 | CTG22 （G3/4） |
6mm 以下 |
13mm | 約34g | 10個 | |
Mねじ仕様 耐油性 ゴムブッシュ：黒 Oリング：黒
※Mねじ仕様にはロックナットがありません。必要な場合は別途ご相談ください。
| 型式 | 適合電線径 （mm） |
取付穴径 （mm） ※2 |
取付 ねじ |
適合 板厚 ※2 |
取付ねじ部 長さ |
低電圧 指令 |
本体 質量 ※1 |
販売 単位 |
|
| 黒 | ベージュ | ||||||||
| OA-WW20M-04/12 | OA-WW20M-04/12B | Ø4～12 | Ø21 | M20×1.5 | 4mm 以下 |
8mm | EN 62444： 2013 |
約13g | 20個 |
| OA-WW20M-08/15 | OA-WW20M-08/15B | Ø8～15 | 約15g | ||||||
| OA-WW25M-11/19 | OA-WW25M-11/19B | Ø11～19 | Ø26 | M25×1.5 | 6mm 以下 |
10mm | 約31g | 10個 | |
Mねじ仕様 耐候性 ゴムブッシュ：青 Oリング：青
※Mねじ仕様にはロックナットがありません。必要な場合は別途ご相談ください。
| 型式 | 適合電線径 （mm） |
取付穴径 （mm） ※2 |
取付 ねじ |
適合 板厚 ※2 |
取付ねじ部 長さ |
低電圧 指令 |
本体 質量 ※1 |
販売 単位 |
|
| 黒 | ベージュ | ||||||||
| OA-WW20M-04/12E | OA-WW20M-04/12EB | Ø4～12 | Ø21 | M20×1.5 | 4mm 以下 |
8mm | EN 62444： 2013 |
約13g | 20個 |
| OA-WW20M-08/15E | OA-WW20M-08/15EB | Ø8～15 | 約15g | ||||||
| OA-WW25M-11/19E | OA-WW25M-11/19EB | Ø11～19 | Ø26 | M25×1.5 | 6mm 以下 |
10mm | 約31g | 10個 | |
共通：使用周囲温度 -25～＋80℃
※1 黒色タイプの本体質量になります。 ※2 ロックナットを使用した場合の仕様です。ロックナット使用時はCEマーキング適合外となります。
※1 黒色タイプの本体質量になります。 ※2 ロックナットを使用した場合の仕様です。ロックナット使用時はCEマーキング適合外となります。

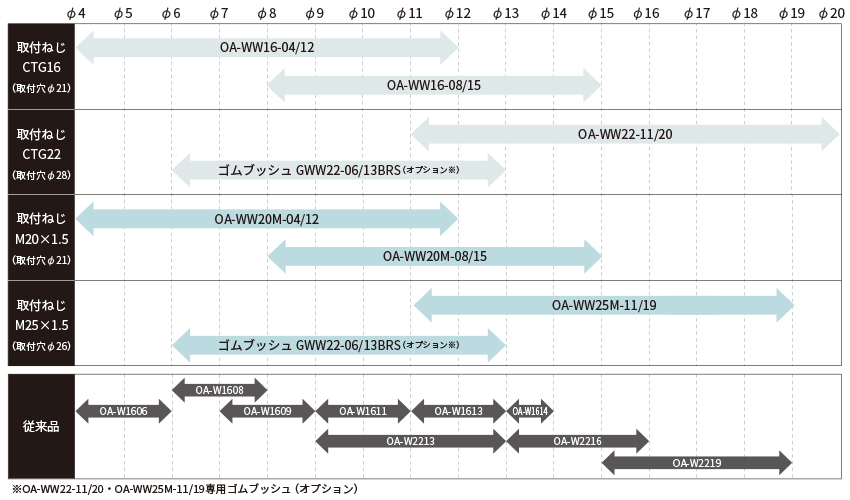

適合電線径範囲
1つの型式で広範囲な電線径に対応できます。

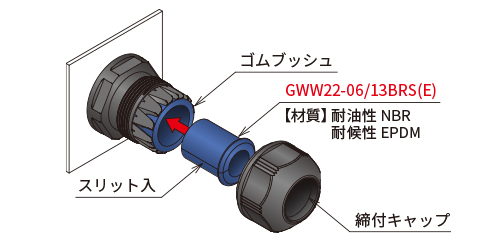

オプション（専用ゴムブッシュ）
締付キャップを外し、ゴムブッシュに挿し込んでご使用ください。
| タイプ | 型式 | 適合電線径 | 適合品型式 | 本体質量 | 販売単位 |
| 耐油性 | GWW22-06/13BRS | Ø6～13 ※ | OA-WW22-11/20（B） OA-WW25M-11/19（B） |
約6g | 10個 |
| 耐候性 | GWW22-06/13BRSE | OA-WW22-11/20E（B） OA-WW25M-11/19E（B） |
※Mねじ仕様に組み合わせCEマーキング適合品として使用する場合は、Ø7～13となります。

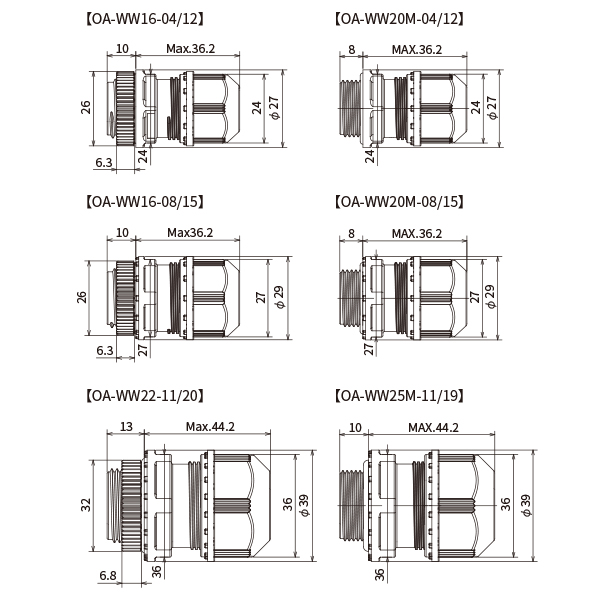

外形寸法図

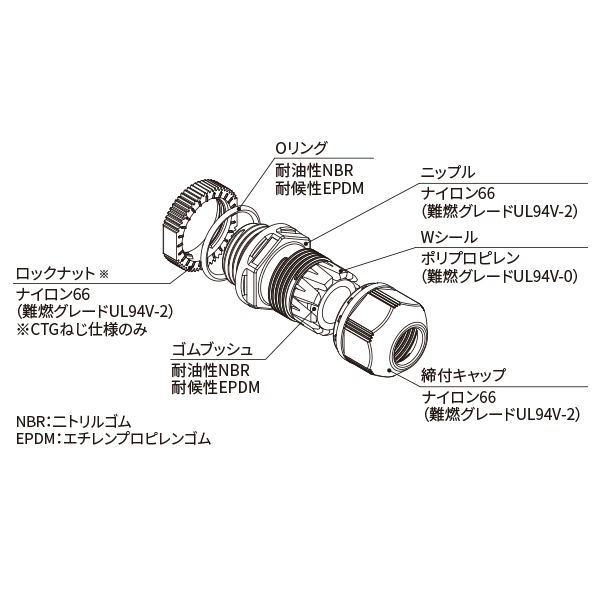

材質
作業手順
1.キャプコンを取付ける。
2.電線を通す。
3.締付キャップを締めて
電線を固定する。
4.電線が固定されているか
確認する。
リミットスイッチなどのタップ加工穴への取付
CTGねじ仕様の場合：ロックナットを外して機器に固定する。
CTGねじ仕様の場合：ロックナットを外して機器に固定する。
- 穴1つに対して電線は1本で使用してください。
- 電線被覆の材質、硬度により締付トルク、電線保持力が異なります。
- 経年により電線の外径が変化すると保持力、防水性能が低下します。
- 適合電線径以外、又は円形の電線以外（平形、平行コードなど）の使用は性能を確保できません。
- ロックナット、締付キャップの締付量を各々適正に管理するには、ニップルをスパナ等で固定しながら締付キャップを締め付けてください。

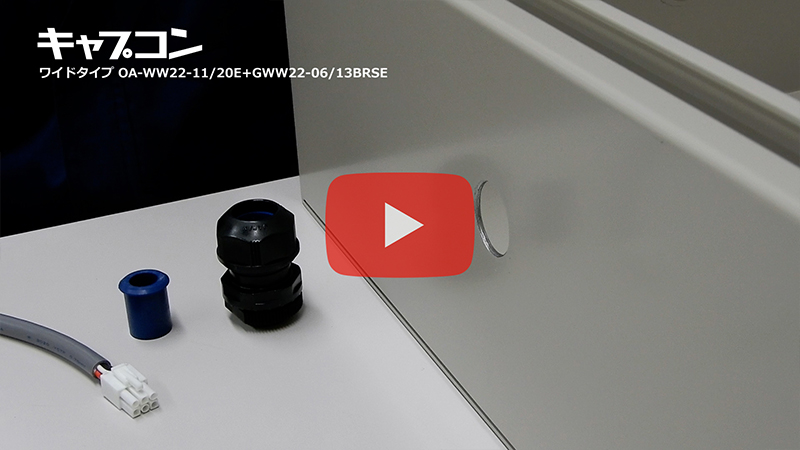

作業手順動画
OA-WW16-08/15E
OA-WW22-11/20E+GWW22-06/13BRSE
クランプ構造

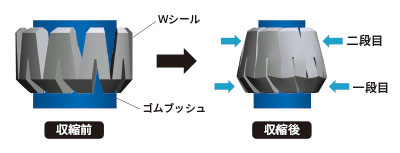

ゴムブッシュを圧縮するWシールの二段変形により
収縮可動範囲を拡大
収縮可動範囲を拡大

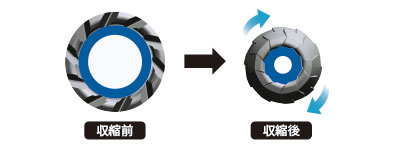

スパイラル収縮により
ゴムブッシュを均一に圧縮
ゴムブッシュを均一に圧縮
オプション
ブラインドバー
ロックナット
サンプル請求
サンプルをご希望のお客様は、「サンプル請求フォーム」より直接ご依頼いただくか、「サンプル請求シート」をダウンロードし、必要事項をご記入の上FAXしてください。
注意
※製品に足を掛けるなど荷重をかけないでください。また、塗装はしないでください。
※油中、水中での使用はできません。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
※油中、水中での使用はできません。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
- 使用周囲温度範囲外
- 水蒸気、高温・高湿の雰囲気
- 酸、アルカリ、有機溶剤の雰囲気（技術資料 耐薬品性 参照）
- 耐油性（ゴム色：黒）の場合
日光の当たる場所では使用しないでください。
油気の雰囲気でご使用ください。
※油気のない環境での使用は耐候性をご使用ください。 - 耐候性（ゴム色：青）の場合
油気の雰囲気では使用しないでください。
屋内でも油のかからない場所には耐候性をお薦めします。
