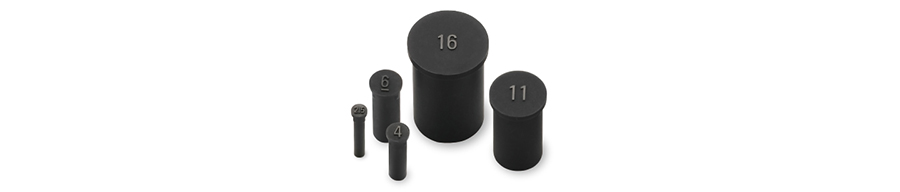

ブラインドバー
ゴムブッシュの不要な穴を塞ぐ場合に。予備穴や電線挿入口の穴埋め、防水処理に。

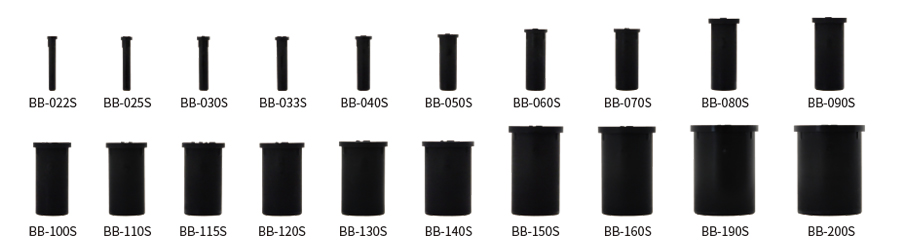

型式・仕様
| 型式 | 適用穴径 | 本体質量 | 販売単位 |
| BB-022S | Ø 2.2 | 約0.5g | 10個 |
| BB-025S | Ø 2.5 | ||
| BB-030S | Ø 3.0 | ||
| BB-033S | Ø 3.3 | ||
| BB-040S | Ø 4.0 | ||
| BB-050S | Ø 5.0 | ||
| BB-060S | Ø 6.0 | 約1.0g | |
| BB-070S | Ø 7.0 | ||
| BB-080S | Ø 8.0 | ||
| BB-090S | Ø 9.0 | 約2.0g | |
| BB-100S | Ø 10.0 | ||
| BB-110S | Ø 11.0 | ||
| BB-115S | Ø 11.5 | ||
| BB-120S | Ø 12.0 | ||
| BB-130S | Ø 13.0 | ||
| BB-140S | Ø 14.0 | ||
| BB-150S | Ø 15.0 | 約3.0g | |
| BB-160S | Ø 16.0 | 約4.0g | |
| BB-190S | Ø 19.0 | ||
| BB-200S | Ø 20.0 |
【共通仕様】使用周囲温度：-25～+80℃ 材質：ナイロン66（難燃グレードUL94V-2）

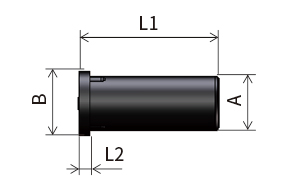

外形寸法
| 型式 | 寸法（mm） | |||
| A | B | L1 | L2 | |
| BB-022S | 2.2 | 3 | 16 | 1 |
| BB-025S | 2.5 | 3.5 | ||
| BB-030S | 3 | 4 | ||
| BB-033S | 3.3 | 4.3 | ||
| BB-040S | 4 | 5 | ||
| BB-050S | 5 | 6 | ||
| BB-060S | 6 | 7 | 18 | |
| BB-070S | 7 | 8 | ||
| BB-080S | 8 | 9.5 | 21.5 | 1.5 |
| BB-090S | 9 | 10.5 | ||
| BB-100S | 10 | 11.5 | ||
| BB-110S | 11 | 12.5 | ||
| BB-115S | 11.5 | 13 | ||
| BB-120S | 12 | 13.5 | ||
| BB-130S | 13 | 14.5 | ||
| BB-140S | 14 | 15.5 | ||
| BB-150S | 15 | 17 | 27 | 2 |
| BB-160S | 16 | 18 | ||
| BB-190S | 19 | 21 | ||
| BB-200S | 20 | 22 | ||
適合品型式（2021年11月時点）
下表は代表型式（本体色：黒、耐油性）です。各本体色（ライトグレー・ベージュ）、耐候性に対応しています。
| 型式 | ゴムブッシュ | キャプコン | クイックキャップ | ジョイボックス |
| BB-022S | G08-224 | OA-W16-224 | ||
| BB-025S | OA-WS04M-20/25 | |||
| BB-030S | G15M-302 | OA-W15M-302 | JB-WST303（付属ゴム） | |
| BB-033S | G11-334 G13-334 |
OA-W16-334 OA-W16-0334RS |
OA-QWL09334S-4 OA-QW09334SRSN OA-QW11334SRSN |
JB-WST306 |
| BB-040S | G15M-04 G11-402 G13-404 |
OA-W15M-04 OA-W16-402 OA-W16-404 OA-W16-0404RS OA-WS06M-25/40 |
OA-QWL09404S-4 OA-QW09404SRSN OA-QW11404SRSN |
JB-W305・JB-W307・JB-W311 JB-WST303（付属ゴム） JB-WST304 JB-WS303（付属ゴム） JB-WS304 JB-W44（付属ゴム） |
| BB-050S | G15M-05 G13-503 |
OA-W15M-05 OA-W16-503 OA-W16-0503RS OA-WS07M-35/50 |
JB-WST303 JB-WS303・JB-WS307 |
|
| BB-060S | G08-06 G11-09※ G13-09※ G13-09B G13-602 G22-604 |
OA-W1606 OA-W16-602 OA-W22-604 OA-W16-0901RS※ OA-W22-0604RS OA-WS08M-45/60 |
OA-QW09S※・OA-QW0911S※ OA-QW09S-2※・OA-QW0911S-2※ OA-QW09S-3※・OA-QW0911S-3※ OA-QW0913S-3※・OA-QWL09S-4※ OA-QWL0911S-4※・OA-QWL0913S-4※ OA-QWL09334S-4※・ OA-QWL09404S-4※ OA-QW09SN※・ OA-QW0911SN※ OA-QW0913SN※・ OA-QWL09SN※ OA-QWL0911SN※・OA-QWL0913SN※ OA-QW09SRSN※・ OA-QW0911SRSN※ OA-QW09334SRSN・ OA-QW09404SRSN※ OA-QWH16-08SRSN※ |
JB-WST304（付属ゴム）※ JB-WST306（付属ゴム）※ JB-WS304（付属ゴム）※ JB-W44※ |
| BB-070S | G15M-07 G22-704 |
OA-W15M-07 OA-W22-704 OA-WS09M-55/70 |
JB-WST303 JB-WS303・JB-WS307 JB-WSB028070 |
|
| BB-080S | G08-08 | OA-W1608 OA-W22-0801RS OA-WS10M-65/80 |
OA-QW22-0801SRSN | |
| BB-090S | G11-09A G13-09A |
OA-W1609 OA-W1609-13L OA-WS11M-75/90 |
JB-W305・JB-W307（付属ゴム） JB-W311（付属ゴム）・JB-WST304 JB-WST306・JB-WS304 JB-W44（付属ゴム） JB-WSB034070・JB-WSB049070 |
|
| BB-100S | OA-WS12M-85/100 | |||
| BB-110S | G11-11 G22-16※ G22-16B |
OA-W1611 OA-WS13M-95/110 |
OA-QW11S・OA-QW0911S OA-QW11S-2・OA-QW0911S-2 OA-QW16S※・OA-QW1619S※ OA-QW16SN※・ OA-QW1619SN※ |
JB-WST306 |
| BB-115S | G13-11 | OA-W16-1151RS OA-W1611-13L |
OA-QW11S-3・OA-QW0911S-3 OA-QW1113S-3・OA-QWL11S-4 OA-QWL0911S-4・OA-QWL1113S-4 OA-QW11SN・OA-QW0911SN OA-QW1113SN・OA-QWL11SN OA-QWL0911SN・OA-QWL1113SN OA-QW11SRSN・ OA-QW0911SRSN OA-QW11334SRSN・OA-QW11404SRSN |
JB-W305（付属ゴム）・JB-W307 JB-W311・JB-W44（付属ゴム） |
| BB-120S | OA-WW16-04/12 OA-WW20M-04/12 OA-WS14M-105/120 |
|||
| BB-130S | G13-13 | OA-W1613 OA-W2213 OA-W16-1301RS OA-W1613-13L |
OA-QW13S-3・OA-QW0913S-3 OA-QW1113S-3・OA-QWL13S-4 OA-QWL0913S-4・OA-QWL1113S-4 OA-QW13SN・OA-QW0913SN OA-QW1113SN・OA-QWL13SN OA-QWL0913SN・OA-QWL1113SN |
JB-W311（付属ゴム） JB-W44 |
| BB-140S | G13-14 | OA-W1614 OA-W1614-13L |
||
| BB-150S | OA-WW16-08/15 OA-WW20M-08/15 |
|||
| BB-160S | G22-16A | OA-W2216 | ||
| BB-190S | G22-19 | OA-W2219 | OA-QW19S・OA-QW1619S OA-QW19SN・OA-QW1619SN |
|
| BB-200S | OA-WW22-11/20 OA-WW25M-11/19 |
※ゴムブッシュB挿入設定製品。ゴムブッシュB穴径に準じる。
注意事項
・キャプコン金属スリムタイプは脱落防止リブが干渉しますが、性能に問題はありません。
・経年によりブラインドバー抜去後に各製品の適合最大径の電線が通線できない場合があります。
・表に記載のない型式についてはご相談ください。
・経年によりブラインドバー抜去後に各製品の適合最大径の電線が通線できない場合があります。
・表に記載のない型式についてはご相談ください。
締付量参考値
- BB-022S 締付量 参考値 （PDF ファイル 0.14MB）
- BB-025S 締付量 参考値 （PDF ファイル 0.14MB）
- BB-030S 締付量 参考値 （PDF ファイル 0.19MB）
- BB-033S 締付量 参考値 （PDF ファイル 0.25MB）
- BB-040S 締付量 参考値 （PDF ファイル 0.25MB）
- BB-050S 締付量 参考値 （PDF ファイル 0.19MB）
- BB-060S 締付量 参考値 （PDF ファイル 0.28MB）
- BB-070S 締付量 参考値 （PDF ファイル 0.2MB）
- BB-080S 締付量 参考値 （PDF ファイル 0.2MB）
- BB-090S 締付量 参考値 （PDF ファイル 0.2MB）
- BB-100S 締付量 参考値 （PDF ファイル 0.14MB）
- BB-110S 締付量 参考値 （PDF ファイル 0.25MB）
- BB-115S 締付量 参考値 （PDF ファイル 0.27MB）
- BB-120S 締付量 参考値 （PDF ファイル 0.14MB）
- BB-130S 締付量 参考値 （PDF ファイル 0.26MB）
- BB-140S 締付量 参考値 （PDF ファイル 0.14MB）
- BB-150S 締付量 参考値 （PDF ファイル 0.14MB）
- BB-160S 締付量 参考値 （PDF ファイル 0.14MB）
- BB-190S 締付量 参考値 （PDF ファイル 0.2MB）
- BB-200S 締付量 参考値 （PDF ファイル 0.14MB）
サンプル請求
サンプルをご希望のお客様は、「サンプル請求フォーム」より直接ご依頼いただくか、「サンプル請求シート」をダウンロードし、必要事項をご記入の上FAXしてください。
