新製品情報

ホーム >  新製品情報 >  防水型ケーブルクランプ キャプコン OA-W ワイドタイプ Mねじ仕様

防水型ケーブルクランプ キャプコン OA-W ワイドタイプ Mねじ仕様


2021年05月25日発売

適合電線径範囲 業界最大!
キャプコンワイドタイプにMねじ仕様追加!


型式選定の簡素化や在庫管理工数・在庫金額削減に
大いに役立つキャプコンワイドタイプにMねじ仕様
新たにラインナップされました。

サイズは3種類、カラーは黒とベージュの2色、
耐油性・耐候性の2タイプをご用意しました!
用途に応じて最適な型式をお選びください。

CEマーキング適合品

Mねじ仕様はCEマーキング適合品です。

世界標準のねじ規格

取付ねじサイズは世界標準である「メートルねじ」を採用しました。

ロックナットなし

Mねじ仕様にはロックナットがありません。

  • CTG仕様でCEマーキング適合品が必要な場合はお問い合わせください。
  • Mねじ仕様でロックナットが必要な場合は別途ご相談ください。

1型式で広範囲の電線径に対応

ワイドタイプ

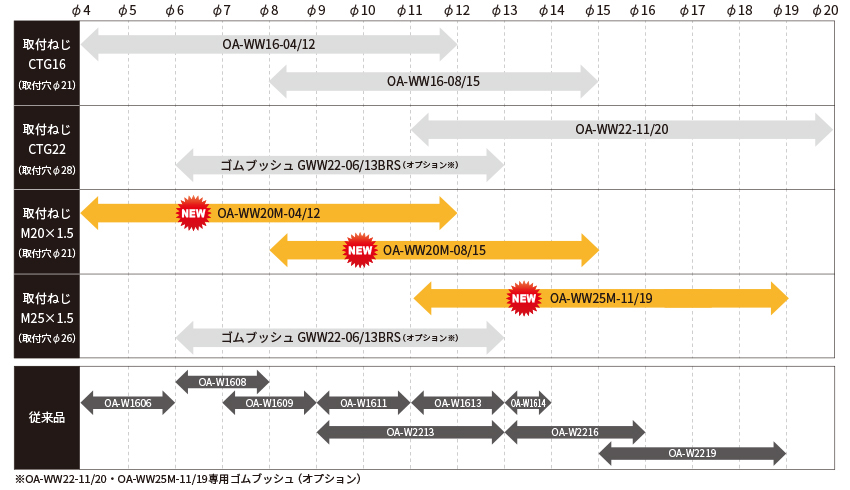

ワイドタイプ ラインナップ

タイプ 型式 適合電線径
(mm)
取付穴径
(mm)
取付ねじ 販売単位
ベージュ
耐油性 OA-WW16-04/12 OA-WW16-04/12B Ø 4~12 Ø 21 CTG16(G1/2) 20個
耐候性 OA-WW16-04/12E OA-WW16-04/12EB
耐油性 OA-WW16-08/15 OA-WW16-08/15B Ø 8~15
耐候性 OA-WW16-08/15E OA-WW16-08/15EB
耐油性 OA-WW22-11/20 OA-WW22-11/20B Ø11~20 Ø 28 CTG22(G3/4) 10個
耐候性 OA-WW22-11/20E OA-WW22-11/20EB
耐油性 NEW OA-WW20M-04/12 NEW OA-WW20M-04/12B Ø4~12 Ø 21 M20×1.5 20個
耐候性 NEW OA-WW20M-04/12E NEW OA-WW20M-04/12EB
耐油性 NEW OA-WW20M-08/15 NEW OA-WW20M-08/15B Ø8~15
耐候性 NEW OA-WW20M-08/15E NEW OA-WW20M-08/15EB
耐油性 NEW OA-WW25M-11/19 NEW OA-WW25M-11/19B Ø11~19 Ø 26 M25×1.5 10個
耐候性 NEW OA-WW25M-11/19E NEW OA-WW25M-11/19EB

独自のクランプ構造

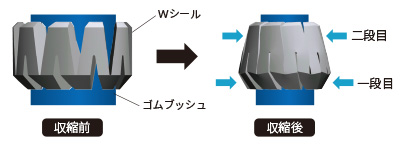

新Wシール構造

ゴムブッシュを圧縮するWシールの二段変形により
収縮可動範囲を拡大

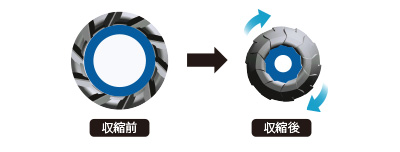

新Wシール構造

スパイラル収縮によりゴムブッシュを均一に圧縮
