ノンフロン 標準タイプ 側面取付型 ワイドレンジ
取得規格
| 欧州RoHS2 | 中国RoHS | CE | UL | CCC | CSA | PSE |
型式・仕様
| 型式 | OCA- H300BC-AW2 |
OCA- H600BC-AW2 |
OCA- H1000BC-AW2 |
OCA- H1600BC-AW2 |
OCA- H2200BC-AW2 |
OCA- H2900BC-AW2 |
|
| 取付方法 | 側面取付型 | ||||||
| 冷却能力 ※1 | 250/300W | 500/610W | 800/1000W | 1450/1600W | 2000/2200W | 2600/2900W | |
| 定格電圧（50/60Hz） ※2 | 単相AC200～240V | ||||||
| 定格 消費電流 ※3 |
200V | 1.2/1.5A | 2.1/2.7A | 2.9/3.7A | 3.4/4.4A | 5.0/5.3A | 6.6/7.8A |
| 220V | 1.3/1.5A | 2.3/2.7A | 3.1/3.7A | 3.4/4.5A | 5.8/5.1A | 6.7/7.4A | |
| 240V | 1.5/1.5A | 2.8/2.7A | 3.5/3.6A | 3.4/4.5A | 7.4/5.1A | 7.4/7.1A | |
| 最大消費電流 ※3 | 1.6/1.7A | 3.0/3.0A | 4.0/4.3A | 4.2/5.2A | 8.0/6.8A | 9.1/10.8A | |
| 始動電流 | 4.9/4.6A | 10.3/10.1A | 14.5/13.8A | 20.7/19.1A | 33.3/31.4A | 38.1/34.1A | |
| 定格 消費電力 ※3 |
200V | 230/270W | 410/440W | 570/690W | 660/800W | 930/1050W | 1290/1540W |
| 220V | 260/310W | 490/490W | 650/760W | 720/860W | 1070/1110W | 1380/1590W | |
| 240V | 320/340W | 620/550W | 750/840W | 790/930W | 1300/1210W | 1550/1670W | |
| 最大消費電力 ※3 | 350/380W | 690/630W | 890/970W | 950/1170W | 1530/1480W | 1970/2190W | |
| 使用周囲温度 ※4 | ＋20～＋50℃ | ||||||
| 使用周囲湿度 | 85％RH以下 結露無き事 | ||||||
| 騒音（A特性） | 約63dB | 約64dB | 約65dB | 約66dB | 約66dB | 約66dB | |
| 温度設定範囲 ※4 | ＋30～＋45℃ （初期設定+35℃） | ||||||
| 表示 | 盤内温度/アラームコード/運転ランプ（緑）/アラームランプ（赤） | ||||||
| 機能 | 盤内高温異常検出、放熱異常検出、温度センサ断線検出、 メンテナンス時期お知らせタイマー、点検時強制冷却運転機能 |
||||||
| アラーム出力 | 無電圧接点出力 1a接点×2（COMMON共通） AC250V 2A DC30V 2A | ||||||
| 通信機能 | RS485 2線式（Modbus RTU） | ||||||
| 耐振動性 | 振動数10～55Hz 振幅0.15mm 掃引サイクル10回 | ||||||
| 保護等級 | 内部循環 IP54相当 | ||||||
| 適合 | EMC指令 | EN61000-6-4、EN61000-6-2 | |||||
| 低電圧指令 | EN60335-1、EN60335-2-40 | ||||||
| UL認証 | UL60335-1、UL60335-2-40 | ||||||
| CCC認証 | GB4706.1、GB4706.32、GB4343.1、GB17625.1 | ||||||
| 環境対応 | RoHS2 | ||||||
| 冷媒 | R1234yf （130g） |
R1234yf （280g） |
R1234yf （500g） |
R1234yf （780g） |
R1234yf （1000g） |
R1234yf （1100g） |
|
| 地球温暖化係数 ※5 | ＜1 | ||||||
| 塗装色 | 粉体塗装 N8相当、N4相当 | ||||||
| 外形寸法（mm） | W300×H500 ×D150 |
W300×H550 ×D200 |
W350×H900 ×D200 |
W390×H950 ×D220 |
W450×H1150 ×D220 |
W450×H1350 ×D220 |
|
| 本体質量 | 16kg | 20kg | 33kg | 41kg | 50kg | 62kg | |
※1 盤外温度および盤内温度が＋ 35℃の場合の公称冷却能力です。付属の風向調整ルーバーを付けた場合、能力が最大5％低下します。
※2 運転中の許容電圧変動範囲は定格電圧の＋5％、-10％です。許容電圧変動範囲は連続的に入力可能な電圧ではなく、あくまで瞬時の変動であれば運転に問題のない電圧範囲です。
※3 「定格」は盤外温度および盤内温度が＋ 35℃の場合、「最大」は周囲温度が50℃の場合の公称値です。
※4 温度範囲外では使用できません。
※5 IPCC第5次レポート2013
※2 運転中の許容電圧変動範囲は定格電圧の＋5％、-10％です。許容電圧変動範囲は連続的に入力可能な電圧ではなく、あくまで瞬時の変動であれば運転に問題のない電圧範囲です。
※3 「定格」は盤外温度および盤内温度が＋ 35℃の場合、「最大」は周囲温度が50℃の場合の公称値です。
※4 温度範囲外では使用できません。
※5 IPCC第5次レポート2013

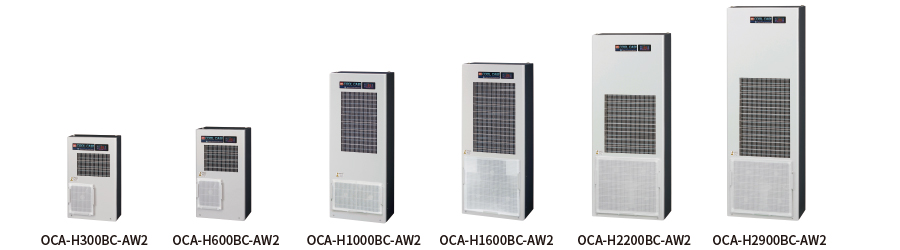

製品ラインナップ
OCA-H300BC-AW2

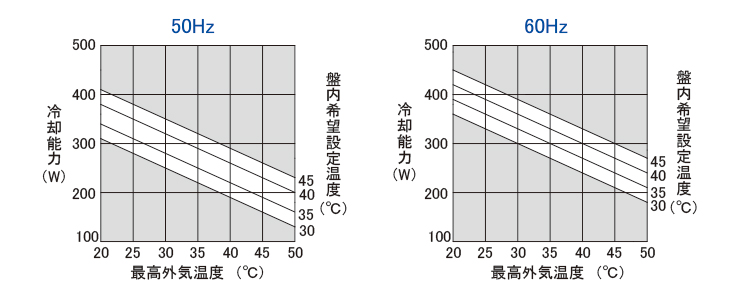

冷却能力
250/300W（50/60Hz）
梱包内容
本体：1台 取付ボルト：4本 ワッシャ：4個 スプリングワッシャ：4個 ナット：4個
パッキン：4m ドレンホース：2m アラーム説明シール：1枚 取扱説明書：1冊
風向調整ルーバー：1個 ルーバー取付用ビス：4個
パッキン：4m ドレンホース：2m アラーム説明シール：1枚 取扱説明書：1冊
風向調整ルーバー：1個 ルーバー取付用ビス：4個
メンテナンス品
| 交換用ファンモータ | 交換用フィルタ | |
| 盤内ファン | FM-15038P-AW230-00 | CF-S1（2枚入り） |
| 盤外ファン | FM-15038M-AW230-00 | |

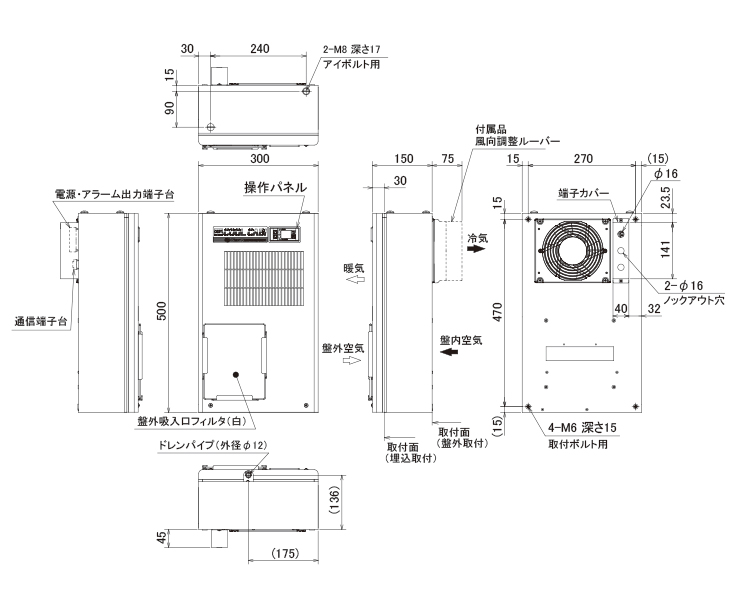

外形寸法図
パネルカット図

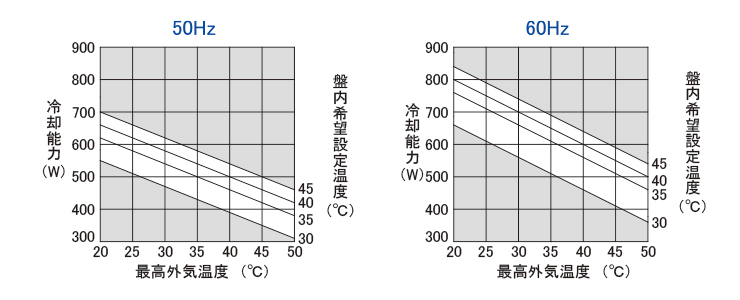

冷却能力
500/610W（50/60Hz）
梱包内容
本体：1台 取付ボルト：4本 ワッシャ：4個 スプリングワッシャ：4個 ナット：4個
パッキン：4m ドレンホース：2m アラーム説明シール：1枚 取扱説明書：1冊
風向調整ルーバー：1個 ルーバー取付用ビス：4個
パッキン：4m ドレンホース：2m アラーム説明シール：1枚 取扱説明書：1冊
風向調整ルーバー：1個 ルーバー取付用ビス：4個
メンテナンス品
| 交換用ファンモータ | 交換用フィルタ | |
| 盤内ファン | FM-15038P-AW230-00 | CF-S1（2枚入り） |
| 盤外ファン | FM-15038M-AW230-00 | |

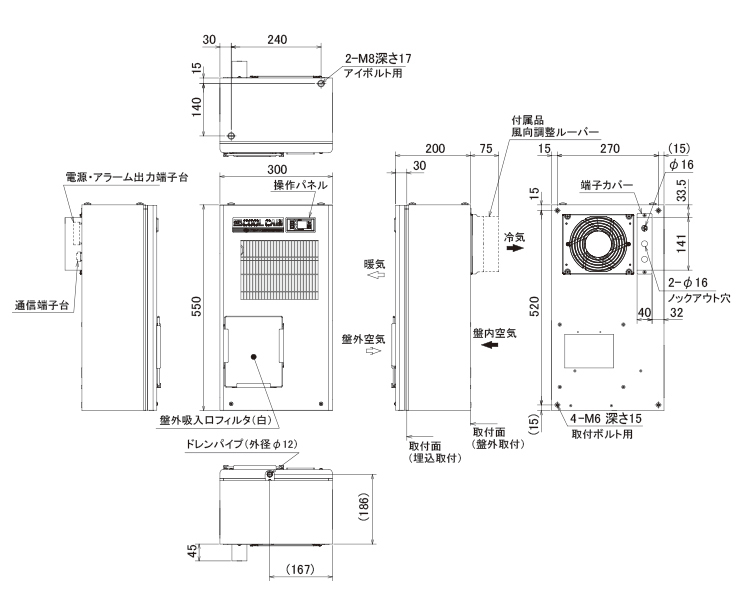

外形寸法図
パネルカット図

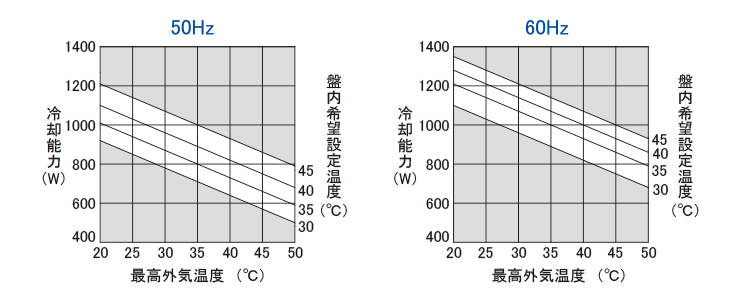

冷却能力
800/1000W（50/60Hz）
梱包内容
本体：1台 取付ボルト：6本 ワッシャ：6個 スプリングワッシャ：6個 ナット：6個
パッキン：4m ドレンホース：2m アラーム説明シール：1枚 取扱説明書：1冊
風向調整ルーバー：2個 ルーバー取付用ビス：8個
パッキン：4m ドレンホース：2m アラーム説明シール：1枚 取扱説明書：1冊
風向調整ルーバー：2個 ルーバー取付用ビス：8個
メンテナンス品
| 交換用ファンモータ | 交換用フィルタ | |
| 盤内ファン | FM-15038P-AW230-00 | CF-S2（2枚入り） |
| 盤外ファン | FM-15038M-AW230-00 | |
外形寸法図
パネルカット図

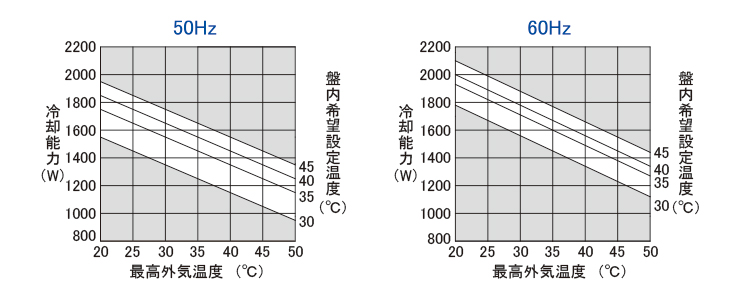

冷却能力
1450/1600W（50/60Hz）
梱包内容
本体：1台 取付ボルト：6本 ワッシャ：6個 スプリングワッシャ：6個 ナット：6個
パッキン：4m ドレンホース：2m アラーム説明シール：1枚 取扱説明書：1冊
風向調整ルーバー：2個 ルーバー取付用ビス：8個
パッキン：4m ドレンホース：2m アラーム説明シール：1枚 取扱説明書：1冊
風向調整ルーバー：2個 ルーバー取付用ビス：8個
メンテナンス品
| 交換用ファンモータ | 交換用フィルタ | |
| 盤内ファン | FM-15038P-AW230-00 | CF-S3（2枚入り） |
| 盤外ファン | FM-15038M-AW230-00 | |

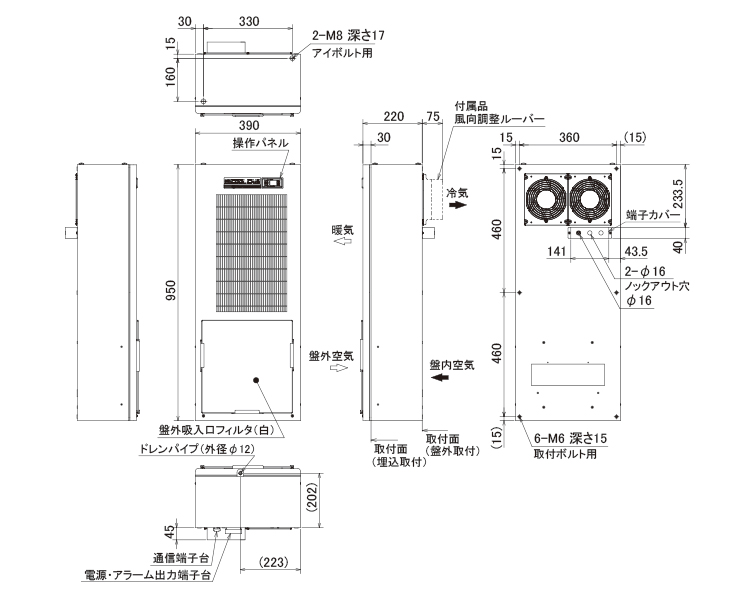

外形寸法図
パネルカット図

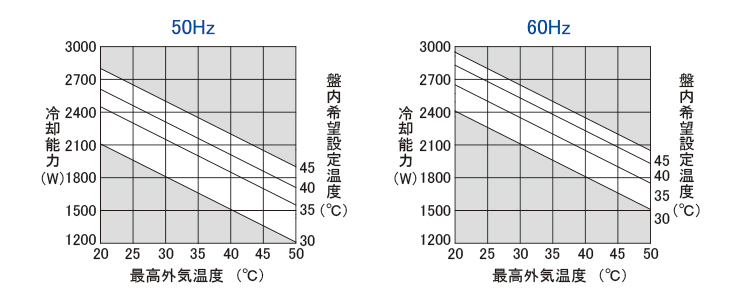

冷却能力
2000/2200W（50/60Hz）
梱包内容
本体：1台 取付ボルト：6本 ワッシャ：6個 スプリングワッシャ：6個 ナット：6個
パッキン：4m ドレンホース：2m アラーム説明シール：1枚 取扱説明書：1冊
風向調整ルーバー：2個 ルーバー取付用ビス：8個
パッキン：4m ドレンホース：2m アラーム説明シール：1枚 取扱説明書：1冊
風向調整ルーバー：2個 ルーバー取付用ビス：8個
メンテナンス品
| 交換用ファンモータ | 交換用フィルタ | |
| 盤内ファン | FM-15038P-AW230-00 | CF-S7（2枚入り） |
| 盤外ファン | FM-15038M-AW230-00 | |

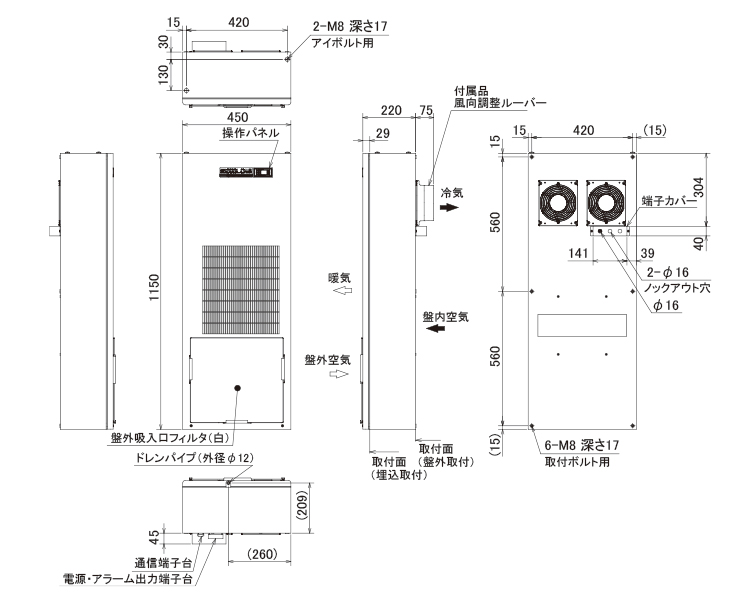

外形寸法図
パネルカット図

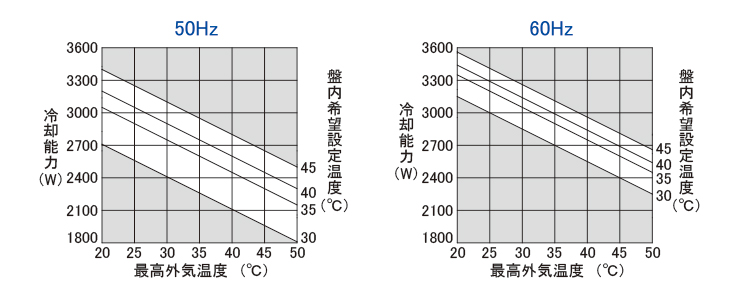

冷却能力
2600/2900W（50/60Hz）
梱包内容
本体：1台 取付ボルト：6本 ワッシャ：6個 スプリングワッシャ：6個 ナット：6個
パッキン：4m ドレンホース：2m アラーム説明シール：1枚 取扱説明書：1冊
風向調整ルーバー：2個 ルーバー取付用ビス：8個
パッキン：4m ドレンホース：2m アラーム説明シール：1枚 取扱説明書：1冊
風向調整ルーバー：2個 ルーバー取付用ビス：8個
メンテナンス品
| 交換用ファンモータ | 交換用フィルタ | |
| 盤内ファン | FM-15038P-AW230-00 | CF-S7（2枚入り） |
| 盤外ファン | FM-15038M-AW230-00 | |
外形寸法図
パネルカット図
ダクトセット
クーラーが直接設置困難な箇所にも離れた場所から冷却可能。
ドレン水処理装置
わずらわしいドレン水処理の手間をなくすドレン水処理装置。
巻取りフィルター
モータにより自動でフィルタをくるくる巻取り。メンテナンスの手間を削減。
注意
※制御盤外と制御盤内の空気循環が妨げられないように、盤用クーラーは他のユニットまたは壁と200mm 以上の空間をお取りください。冷却能力の低下や結露発生の原因となります。
※盤内温度設定値は＋ 35℃を基本とし、必要以上に温度を下げないでください。
※盤用クーラーへの電源接続は、適切なブレーカを介してください。
※本製品は屋内専用です。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
※盤内温度設定値は＋ 35℃を基本とし、必要以上に温度を下げないでください。
※盤用クーラーへの電源接続は、適切なブレーカを介してください。
※本製品は屋内専用です。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
