メータ端子ねじ用絶縁キャップ「ビスキャップ」


かぶせるだけ!メーター端子ねじの絶縁保護に。

メータ端子ねじ用絶縁キャップ

特長

カラー 定格電圧
半透明 600V

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE
・用途 計器類の裏ねじ、盤内組込み部品のターミナル露出部の絶縁保護に。

カタログのダウンロード

CADデータのダウンロード

オンラインショップで購入


型式・仕様

型式 定格電圧 適用ねじ 使用周囲温度 本体質量 販売単位
ねじ止め用 OA-BCP3 AC/DC
600V
M3・M4 -20~+60℃ 約2g 1袋
(50個入)
OA-BCP4 約3g
OA-BCP5 M5 約4g
スタッドボルト用 OA-BC5 - M4・M5六角ナット 約1g

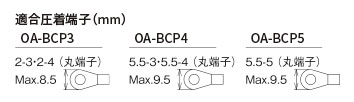

適合圧着端子

外形寸法図

外形寸法図

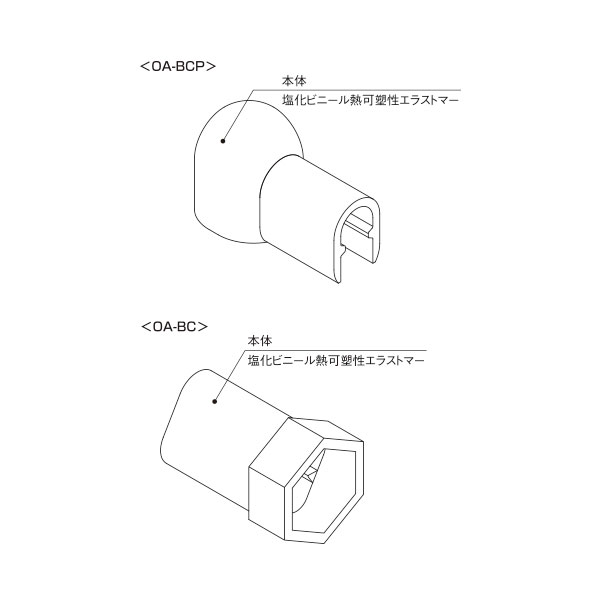

材質

材質

作業手順

<OA-BCP>
ねじ止め端子に
かぶせる。

<OA-BC>
ナット止め端子に
かぶせる。

注意

※本製品は樹脂の特性上、外力により変形する場合があります。取付時に固いと感じる場合は、軽く開いてから取付を行ってください。
※指定以外の圧着端子は使用しないでください。
※取付後、ビスキャップが固定されたことを確認してください。
※通電中には作業を行わないでください。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、高温・高湿の雰囲気
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用についてはご使用前に弊社までお問い合わせください。
<OA-BC5>
※OA-BC5はスタッドボルト部の絶縁・保護のキャップであり、圧着端子を含む端子部すべてにおける絶縁保護用ではありません。
※ビスキャップを奥まで押し込んで、六角ナットが隠れる状態で使用してください。
※取付後、ビスキャップが固定されていることを確認してください。
※圧着端子の圧着部はマークチューブ等で絶縁処理を行ってください。
