新製品情報

ホーム >  新製品情報 >  防水型ケーブルクランプ キャプコン 金属スリムタイプ

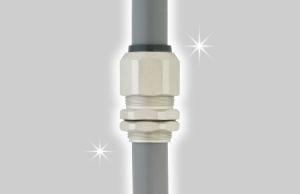

防水型ケーブルクランプ キャプコン 金属スリムタイプ


2021年11月12日発売

ラインナップ拡大、全10サイズ!
デザイン性に優れた業界最小形状

LED照明、小型モータなど狭い箇所への電線引き込み部に
最適なキャプコン 金属スリムタイプに、新たに4サイズが
ラインナップされました。

適合電線径範囲はØ 2~12まで一挙拡大!
耐油性・耐候性の2タイプをご用意しました。
用途に応じて最適な型式をお選びください。

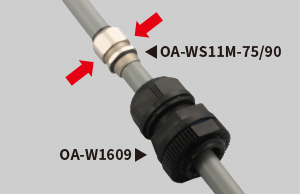

電線にフィットしたスマートな形状

大幅なサイズダウン

※樹脂製比較

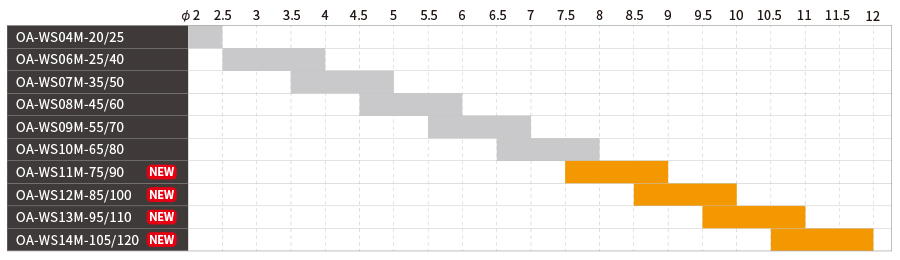

適合電線径

スリムタイプ

ラインナップ

耐油性タイプ ゴムブッシュ:黒
型式 適合電線径
(mm)
取付穴径
(mm)
取付ねじ 使用周囲温度 本体質量 販売
単位
ロックナット
型式
OA-WS04M-20/25 Ø2~2.5 Ø4 M4×0.5 -25~+100℃ 約2g 10個 LN-WS04M
OA-WS06M-25/40 Ø2.5~4 Ø6 M6×0.5 約4g LN-WS06M
OA-WS07M-35/50 Ø3.5~5 Ø7 M7×0.5 約4g LN-WS07M
OA-WS08M-45/60 Ø4.5~6 Ø8 M8×0.5 約5g LN-WS08M
OA-WS09M-55/70 Ø5.5~7 Ø9 M9×0.5 約5g LN-WS09M
OA-WS10M-65/80 Ø6.5~8 Ø10 M10×0.5 約6g LN-WS10M
NEW OA-WS11M-75/90 Ø7.5~9 Ø11 M11×0.5 約6g LN-WS11MBS
NEW OA-WS12M-85/100 Ø8.5~10 Ø12 M12×0.5 約7g LN-WS12MBS
NEW OA-WS13M-95/110 Ø9.5~11 Ø13 M13×0.5 約7g LN-WS13MBS
NEW OA-WS14M-105/120 Ø10.5~12 Ø14 M14×0.5 約8g LN-WS14MBS
耐候性タイプ ゴムブッシュ:青
型式 適合電線径
(mm)
取付穴径
(mm)
取付ねじ 使用周囲温度 本体質量 販売
単位
ロックナット
型式
OA-WS04M-20/25E Ø2~2.5 Ø4 M4×0.5 -25~+100℃ 約2g 10個 LN-WS04M
OA-WS06M-25/40E Ø2.5~4 Ø6 M6×0.5 約4g LN-WS06M
OA-WS07M-35/50E Ø3.5~5 Ø7 M7×0.5 約4g LN-WS07M
OA-WS08M-45/60E Ø4.5~6 Ø8 M8×0.5 約5g LN-WS08M
OA-WS09M-55/70E Ø5.5~7 Ø9 M9×0.5 約5g LN-WS09M
OA-WS10M-65/80E Ø6.5~8 Ø10 M10×0.5 約6g LN-WS10M
NEW OA-WS11M-75/90E Ø7.5~9 Ø11 M11×0.5 約6g LN-WS11MBS
NEW OA-WS12M-85/100E Ø8.5~10 Ø12 M12×0.5 約7g LN-WS12MBS
NEW OA-WS13M-95/110E Ø9.5~11 Ø13 M13×0.5 約7g LN-WS13MBS
NEW OA-WS14M-105/120E Ø10.5~12 Ø14 M14×0.5 約8g LN-WS14MBS
