配線パーツ


OA-Wシリーズ スリムタイプ


狭い箇所からのケーブル引出部に。

キャプコンOA-Wシリーズ スリムタイプ

特長

保護等級 カラー 耐環境
IP67 シルバー 耐油性・耐候性

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE
・用途 小型モータ、センサ、検出ヘッド、計測器等の電線引出部に。その他、狭いスペースでの電線引出部に。

カタログのダウンロード

CADデータのダウンロード

オンラインショッピングで購入

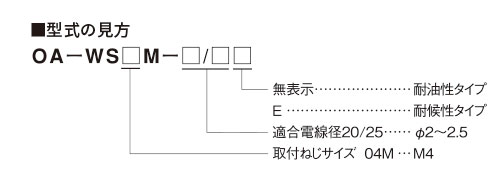

型式の見方




型式・仕様

耐油性タイプ ゴムブッシュ:黒 Oリング:黒

型式 適合電線径(mm) 取付穴径
(mm)
取付ねじ 使用周囲温度 本体質量 販売
単位
ロックナット
型式
OA-WS04M-20/25 Ø2~2.5 Ø4 M4 P=0.5 -25~+100℃ 約2g 10個 LN-WS04M
OA-WS06M-25/40 Ø2.5~4 Ø6 M6 P=0.5 約4g LN-WS06M
OA-WS07M-35/50 Ø3.5~5 Ø7 M7 P=0.5 約4g LN-WS07M
OA-WS08M-45/60 Ø4.5~6 Ø8 M8 P=0.5 約5g LN-WS08M
OA-WS09M-55/70 Ø5.5~7 Ø9 M9 P=0.5 約5g LN-WS09M
OA-WS10M-65/80 Ø6.5~8 Ø10 M10 P=0.5 約6g LN-WS10M
OA-WS12M-80/100 Ø8~10 Ø12 M12 P=0.5 約10g LN-WS12M

耐候性タイプ ゴムブッシュ:青 Oリング:青

型式 適合電線径(mm) 取付穴径
(mm)
取付ねじ 使用周囲温度 本体質量 販売
単位
ロックナット
型式
OA-WS04M-20/25E Ø2~2.5 Ø4 M4 P=0.5 -25~+100℃ 約2g 10個 LN-WS04M
OA-WS06M-25/40E Ø2.5~4 Ø6 M6 P=0.5 約4g LN-WS06M
OA-WS07M-35/50E Ø3.5~5 Ø7 M7 P=0.5 約4g LN-WS07M
OA-WS08M-45/60E Ø4.5~6 Ø8 M8 P=0.5 約5g LN-WS08M
OA-WS09M-55/70E Ø5.5~7 Ø9 M9 P=0.5 約5g LN-WS09M
OA-WS10M-65/80E Ø6.5~8 Ø10 M10 P=0.5 約6g LN-WS10M
OA-WS12M-80/100E Ø8~10 Ø12 M12 P=0.5 約10g LN-WS12M

外形寸法図

外形寸法図

材質

材質

締付量 参考値

お問い合わせください。

キャブタイヤケーブル外径寸法表

作業手順

キャプコンを取付ける。

1.キャプコンを取付ける。

電線を通す。

2.電線を通す。

締付キャップを締め、電線が固定されているか確認する。

3.締付キャップを締め、電線が固定されているか確認する。

  • 穴1つに対して電線は1本で使用してください。
  • 電線被覆の材質、硬度により締付トルク、電線保持力が異なります。
  • 経年により電線の外径が変化すると保持力、防水性能が低下します。
  • 適合電線径以外、又は円形の電線以外(平形、平行コードなど)の使用は性能を確保できません。

ロックナット使用の場合

オプション ロックナット

・外形寸法図

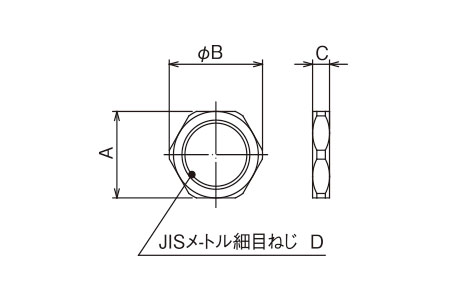

オプション ロックナット 外形図

型式・仕様

型式 適合板厚 A B C D 本体質量 販売単位
LN-WS04M 2mm以下 6.5 7 2 M4 P=0.5 約1g 10個
LN-WS06M 8 8.8 2 M6 P=0.5
LN-WS07M 9 10 2 M7 P=0.5
LN-WS08M 10 11 2 M8 P=0.5
LN-WS09M 11 12 2 M9 P=0.5
LN-WS10M 12 13 2 M10 P=0.5
LN-WS12M 15 16 2 M12 P=0.5 約2g
・材質:真ちゅう(ニッケルメッキ)

注意

※製品に足を掛けるなど荷重をしないでください。また、塗装はしないでください。
※油中、水中での使用はできません。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、高温・高湿の雰囲気
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用については弊社までお問い合わせください。
  • 耐油性タイプ(ゴム色:黒)の場合
    日光の当たる場所では使用しないでください。
    油気の雰囲気でご使用ください。
    ※油気のない環境での使用は耐候性タイプをご使用ください。
  • 耐候性タイプ(ゴム色:青)の場合
    油気の雰囲気では使用しないでください。
    屋内でも油のかからない場所には耐候性タイプをお薦めします。
