ノンフィルタ式 OMC-N3


ノンフィルタ式で業界最高の省エネ性・高捕集効率。小型・軽量でメンテナンスも簡単。

OMC-N3

特長

捕集方式 仕様
ノンフィルタ式 省エネ 高捕集 小型・軽量 最高吸引温度80℃

取得規格

欧州RoHS2 中国RoHS CE UL CSA PSE
※OMC-N305(H)を除く

型式・仕様

型式 OMC-
N305
OMC-
N305H
OMC-
N310
OMC-
N310H
OMC-
N315
OMC-
N315H
OMC-
N325
OMC-
N325H
最大風量 ※1 4.5/5.0m3/min 8.0/10.0m3/min 12.5/15.0m3/min 20.0/23.0m3/min
最大静圧 ※1 0.56/0.79kPa 0.63/0.88kPa 1.08/1.50kPa 1.59/2.20kPa
捕集効率 99%以上 98%以上 99%以上 98%以上 99%以上 98%以上 99%以上 98%以上
粒子径 2µm以上 1µm以上 2µm以上 1µm以上 2µm以上 1µm以上 2µm以上 1µm以上
定格電圧(50/60Hz) 三相 AC200V / 200 ‒ 220V
モータ定格出力 0.2kW(2P) 0.4kW(2P) 0.75kW(2P) 1.5kW(2P)
モータ効率 ※2 - 76.8/76.8-77.6% 81.5/81.1-82.5%
IE3/IE3-IE3
85.8/85.6-86.0%
IE3/IE3-IE3
定格消費電流 ※1 0.9/0.9-0.9A 1.4/1.4-1.4A 2.3/3.0-2.9A 4.1/5.9-5.6A
最大消費電流 ※1 1.1/1.0-1.0A 1.9/1.7-1.7A 4.0/3.9-3.6A 7.1/7.1-6.4A
使用周囲温度 0~+40℃
使用周囲湿度 85%RH以下 結露無き事
騒音(A特性) 約69/72dB 約74/76dB 約76/79dB
最高吸引温度 +80℃
適合 EMC指令 - EMI:EN61000-6-4 EMS:EN61000-6-2
機械指令 - EN ISO/12100 EN60204-1 過電圧カテゴリⅡ、汚染度3
環境対応 RoHS2
吸入口径 Ø98mm Ø123mm Ø148mm Ø198mm
塗装色 粉体塗装: 鈍色(N4相当)、黒色(N1相当)
本体質量 25.0kg 40.0kg 56.0kg
ドレン排出口 Ø31パイプ
※1 周囲温度が+25℃の時の定格値です。
※2 モータ単体での効率値です。

かんたん機種選定

使用環境に合わせて情報を入力するだけで必要能力を簡単に選定することができます。

かんたん機種選定

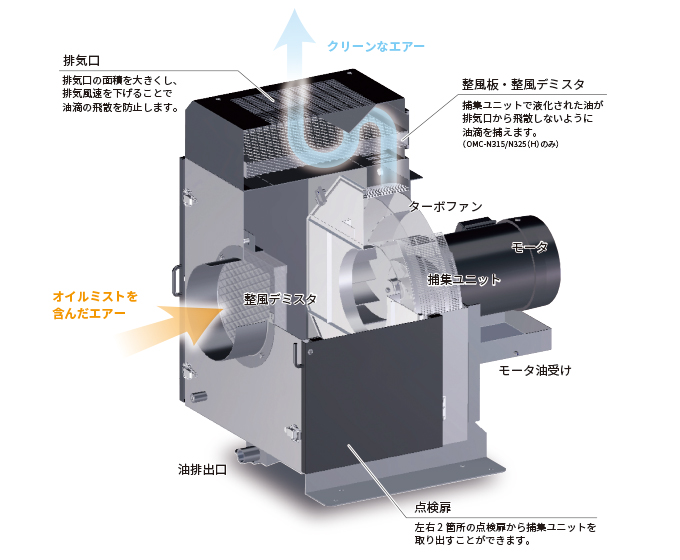

構造

構造を徹底的に見直した独自の最適設計により、少ないエネルギーで高い捕集力を実現しました。

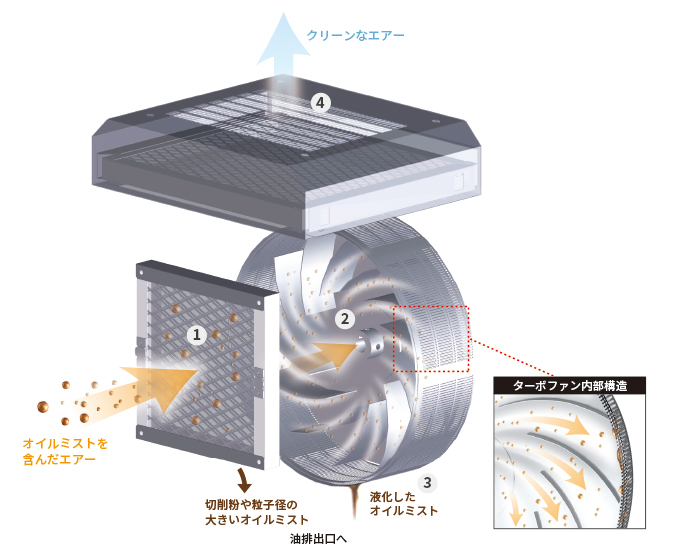

メカニズム

  1. プレフィルタで切削粉や粒子径の大きいミストが捕集されます。
  2. オイルミストはターボファンによって中心部から遠心方向へ加速し捕集ユニットに衝突・付着します。
  3. 捕集ユニットに付着したオイルミストは遠心力により内壁に集められ、液体となって外部へ排出されます。
  4. クリーンなエアーが外部へ排気されます。

衝突力を極限まで高めた捕集ユニット

オイルミストをより多く衝突させることで高い捕集効率を実現。
捕集が難しい微細なオイルミストも逃さずキャッチします。

捕集ユニット


メンテナンス

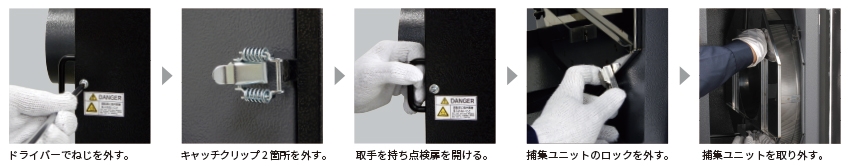

捕集ユニットを取り出し、エアブローやブラシ等を使用して洗浄してください。



製品ラインナップ

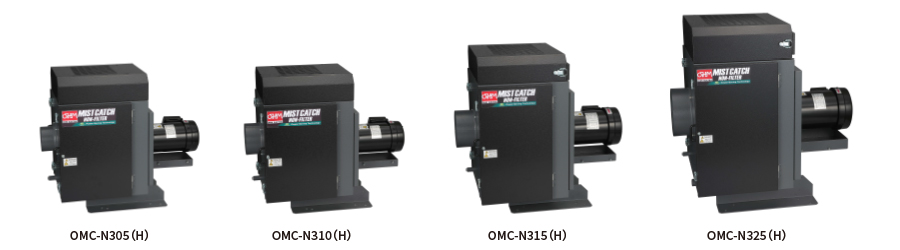

OMC-N305(H)

OMC-N305

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

最大風量

4.5/5m3/min

梱包内容

本体:1台 Ø32ドレンホース:2m ドレン用ホースバンド:1個
防振ゴム:4個(M8ナット・M8スプリングワッシャ・M8平ワッシャ:8セット)
モータ油受け:1個(取付用M4フランジナット:4個)
メンテナンスシール:1枚 取扱説明書:1部

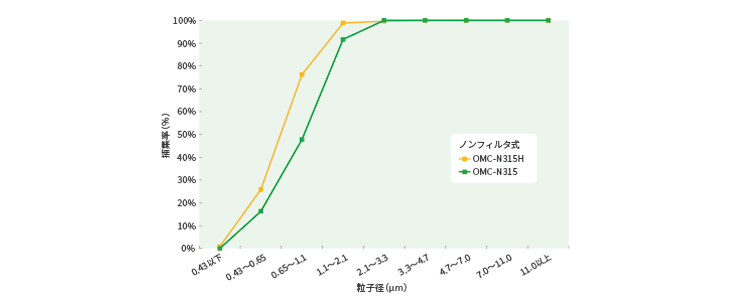

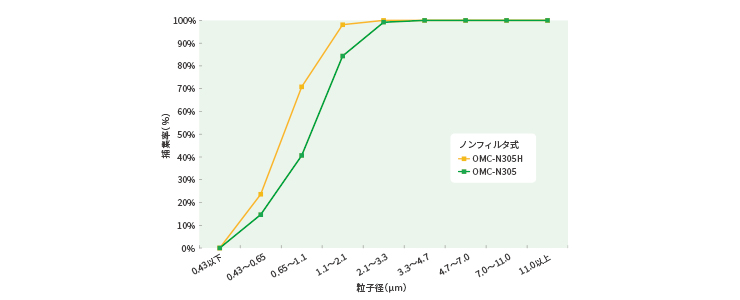

捕集率

試験油:不水溶性切削油 測定機器:ローボリュームエアーサンプラー AN-200型

捕集率

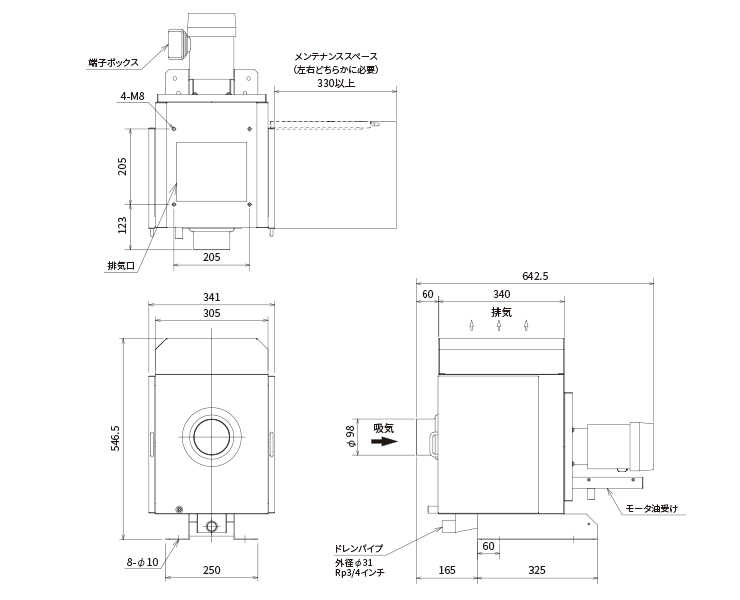

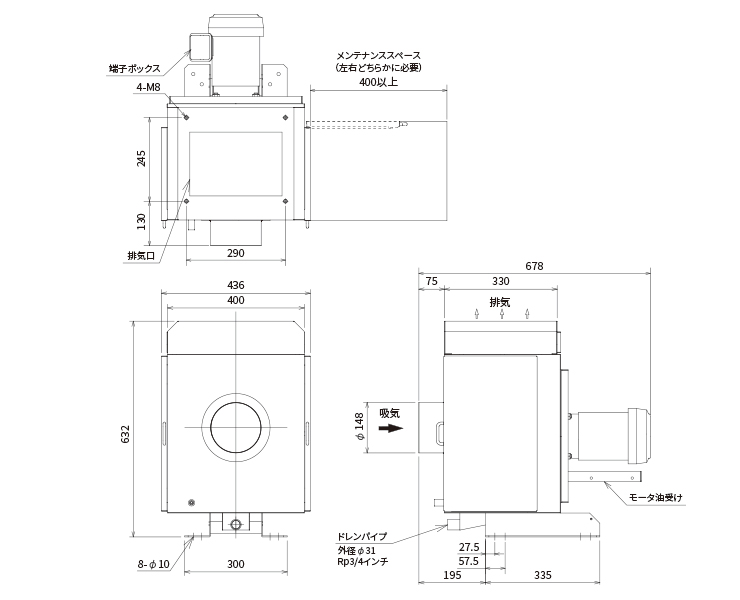

外形寸法図

外形寸法図

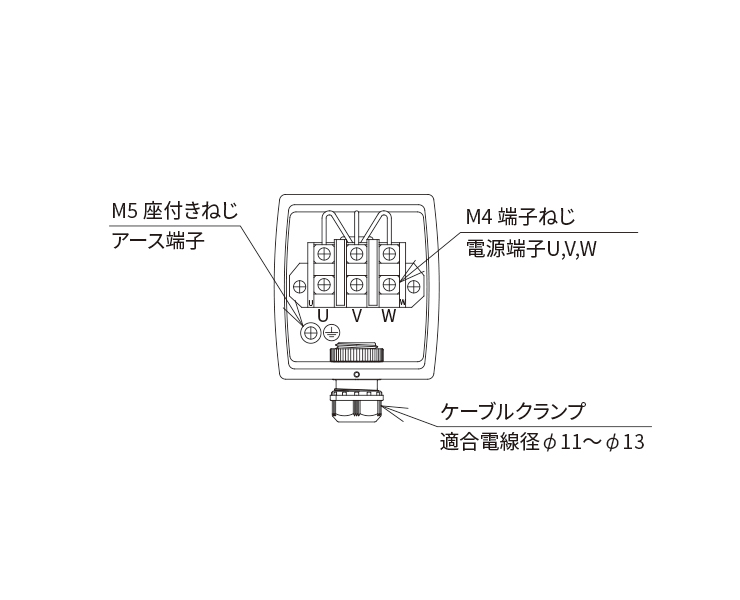

端子ボックス

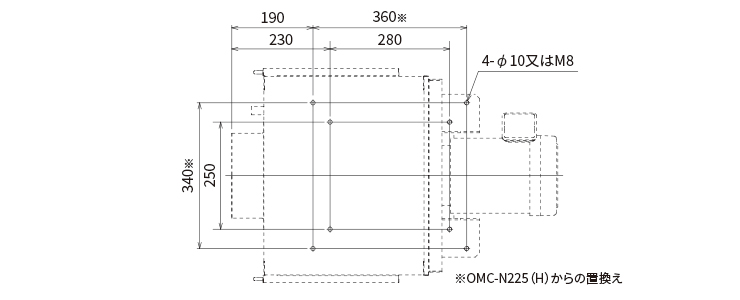

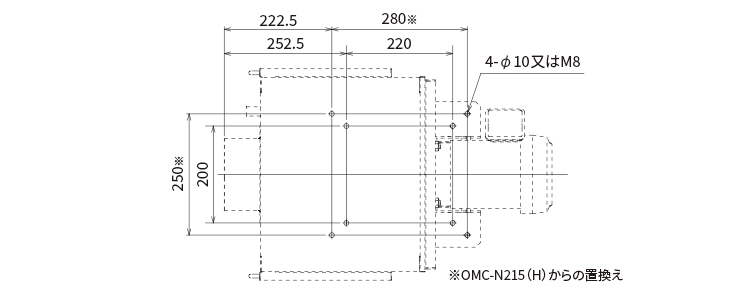

取付穴加工図

※本体には新規設置用とOMC-N210(H)から置換用の両方の取付穴を設けてあります。

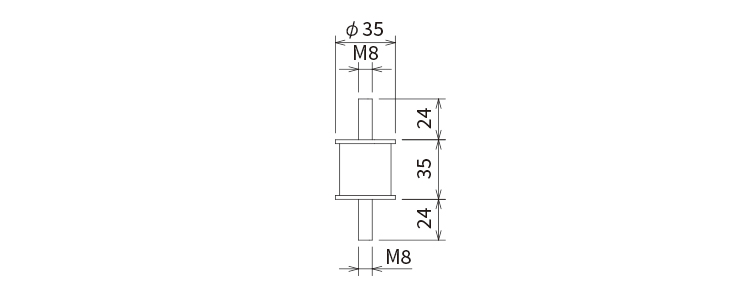

防振ゴム(付属品)

防振ゴム


OMC-N310(H)

OMC-N310

カタログのダウンロード

CAD・取説ダウンロード

技術資料のダウンロード

最大風量

8/10m3/min

梱包内容

本体:1台 Ø32ドレンホース:2m ドレン用ホースバンド:1個
防振ゴム:4個(M8ナット・M8スプリングワッシャ・M8平ワッシャ:8セット)
モータ油受け:1個(取付用M4フランジナット:4個)
メンテナンスシール:1枚 取扱説明書:1部

捕集率

試験油:不水溶性切削油 測定機器:ローボリュームエアーサンプラー AN-200型

捕集率

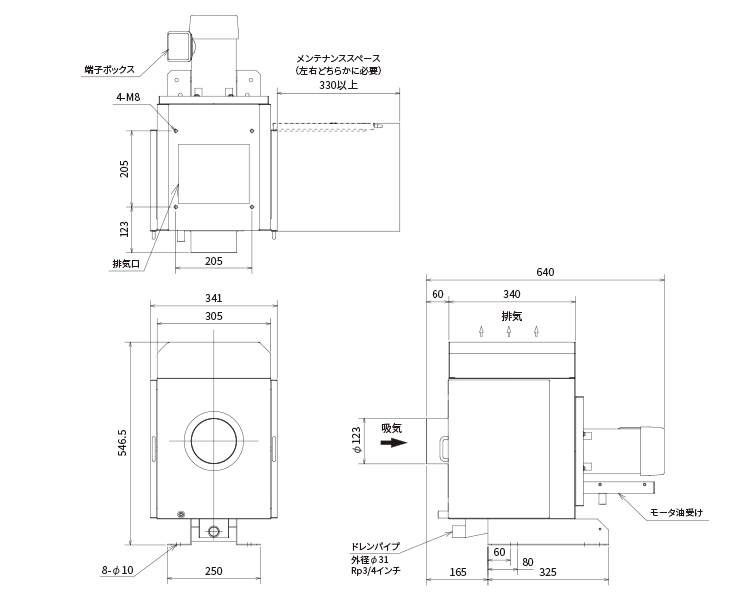

外形寸法図

外形寸法図

端子ボックス

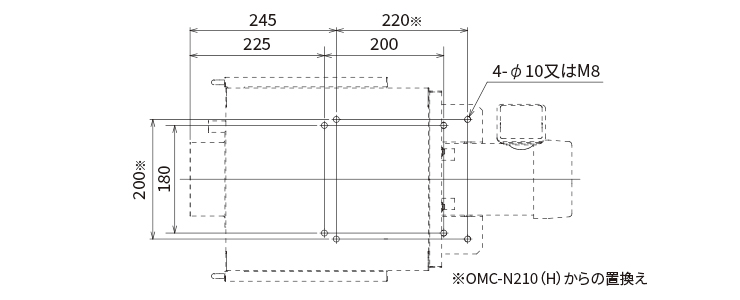

取付穴加工図

※本体には新規設置用とOMC-N210(H)から置換用の両方の取付穴を設けてあります。

防振ゴム(付属品)

防振ゴム


OMC-N315(H)

OMC-N315

カタログのダウンロード

CAD・取説ダウンロード

技術資料のダウンロード

最大風量

12/15m3/min

梱包内容

本体:1台 Ø32ドレンホース:2m ドレン用ホースバンド:1個
防振ゴム:4個(M8ナット・M8スプリングワッシャ・M8平ワッシャ:8セット)
モータ油受け:1個(取付用M4フランジナット:4個)
メンテナンスシール:1枚 取扱説明書:1部

捕集率

試験油:不水溶性切削油 測定機器:ローボリュームエアーサンプラー AN-200型

捕集率

外形寸法図

外形寸法図

端子ボックス

取付穴加工図

※本体には新規設置用とOMC-N215(H)から置換用の両方の取付穴を設けてあります。

防振ゴム(付属品)

防振ゴム


OMC-N325(H)

OMC-N325

カタログのダウンロード

CAD・取説ダウンロード

技術資料のダウンロード

最大風量

20/23m3/min

梱包内容

本体:1台 Ø32ドレンホース:2m ドレン用ホースバンド:1個
防振ゴム:4個(M8ナット・M8スプリングワッシャ・M8平ワッシャ:8セット)
モータ油受け:1個(取付用M4フランジナット:4個)
メンテナンスシール:1枚 取扱説明書:1部

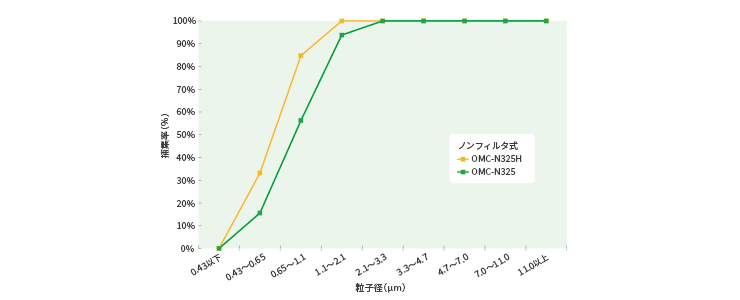

捕集率

試験油:不水溶性切削油 測定機器:ローボリュームエアーサンプラー AN-200型

捕集率

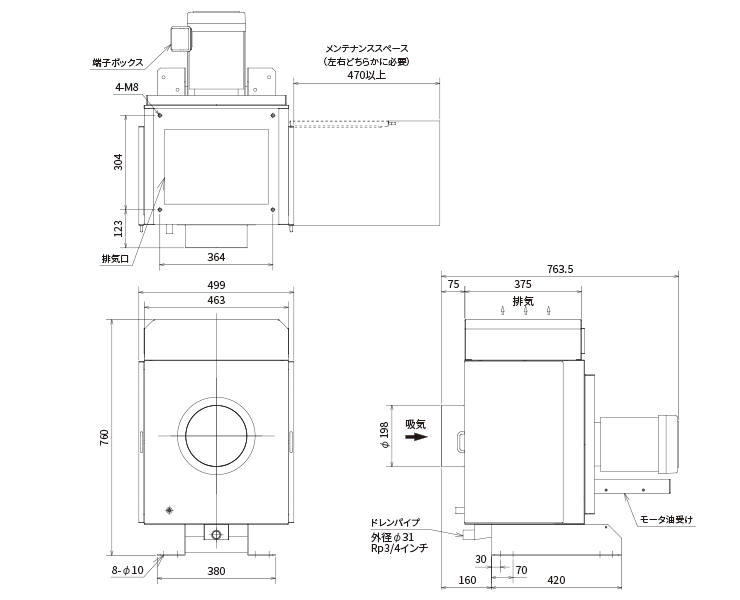

外形寸法図

外形寸法図

端子ボックス

取付穴加工図

※本体には新規設置用とOMC-N225(H)から置換用の両方の取付穴を設けてあります。

防振ゴム(付属品)

防振ゴム


オプション

自動洗浄ユニット

自動洗浄ユニット

メンテナンスサイクルの長期化に。水滴噴射により捕集ユニットを洗浄します。

オプション

オプション品

ダクトフランジ、ダクトホース
モータ、架台 他

注意

※ミストキャッチは、各種工作機械の加工時及び製造工程に発生する一般的な水溶性オイルミスト・油性オイルミストの吸引捕集を目的としているため、次のものは絶対に吸引させないでください。

・火種、工作機械加工時に発生する火花や火の粉。
・ガソリン・シンナー・ベンジン・灯油・有機溶剤等の引火性物質、及び引火点80℃以下の油・洗浄液。
・アルミニウム、マグネシウム、チタン等の爆発性物質や、それらが付着混在した物体等。
・可燃性の液体・ミストや、可燃性物質が付着混在した物体等。
・腐食性・粘着性の物質や有害ガスまたは非常性のものが多く含まれる気体等。
・多量の粉塵、切削粉等。
・80℃を超える温度の空気。
・多量の液体。
・金属の著しい錆や樹脂の著しい劣化をまねく物質等。

※取付場所の環境は、塩素系ガス・硫酸系ガス・フッ素ガス・シュウ酸・キシレン・四塩化メチル等、腐食性の雰囲気がある場所では使用できません。
※本体の改造・修理は絶対にしないでください。また、修理をする場合にはメーカにご相談ください。
※端子ボックスカバーを取り外した状態で運転しないでください。
※運転中は絶対にモータに触れないでください。また、ターボファン回転部に指や異物を入れないでください。
※屋外及び高度1000m 以上の場所での使用はできません。
※振動・衝撃等のある場所では、使用できません。
※ミストキャッチが納入された時、その梱包状態が損傷していない事を確認してください。
※周囲温度が0℃~+40℃で、周囲湿度が85%RH 以下(非結露)の範囲で必ず使用してください。
※機械や架台等に設置された状態での運搬は絶対にしないでくださいまた、運搬する場合、衝撃・振動・無理な荷重は加えないでください。
※排気口付近には精密機器などを配置しないでください。
