オプション OMC-N用自動洗浄ユニット
メンテナンスサイクルの長期化に。水滴噴射により捕集ユニットを自動洗浄。
特長
- ミストキャッチの運転を止めることなく洗浄ができます。
- 面倒なエアー配管等はなく、簡単に設置することができます。
- ミストキャッチと制御ユニットを分離して設置できます。
- 20Lの大容量タンク、最大3mの高揚程ポンプを採用。
- 電圧はAC100Vから240Vのフリー電源。
- 見やすいデジタル表示。
取得規格
| 欧州RoHS2 | 中国RoHS | CE | UL | CSA | PSE |
型式・仕様
| 型式 | OMC-ATW-N2-AW | |
| 定格電圧（50/60Hz） | 単相 AC100～240V | |
| 定格消費電力 | 約60W（ポンプ動作時） | |
| 使用周囲温度 | 0～+40℃ | |
| 使用周囲湿度 | 85％RH以下 結露無き事 | |
| 噴射量（揚程1m時） | 約8mL/秒 | |
| 噴射時間（固定値） | 0.5秒 | |
| 待機時間 | 10～199分（初期設定20分） | |
| 最大揚程 | 3m | |
| 使用液体 | 水 0～+40℃（凍結無き事） | |
| 給水方式 | タンク（20L） | |
| 運転 | タイマ運転（初期設定：20分毎に0.5秒間水を噴射） | |
| 適合 | 環境対応 | RoHS2 |
| 電源ケーブル長 | 3m | |
| ミストキャッチ適合機種 | OMC-N***、OMC-N***H | |
| 外形寸法（mm） | 制御ユニット ※1 | W135×H163×D120 |
| タンク | W360×H415×D206 | |
| 本体質量 | 制御ユニット | 2.5kg |
| タンク | 1.5kg | |
※1 ポンプ、フロートスイッチおよび電源ケーブルを除いた寸法です。
システム構成

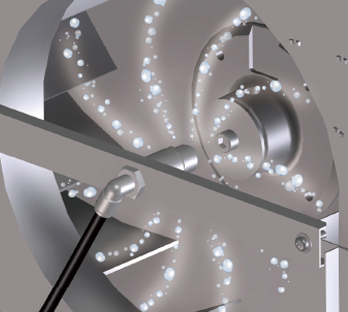

■ 噴射ノズル拡大
メカニズム
- 制御ユニットの時間設定によりポンプが動作しタンク内の水をミストキャッチに送ります。
- 捕集ユニット中心部から水滴が噴射されます。
- ターボファンで水滴を加速させながら捕集ユニットに衝突させます。
- 捕集ユニットに付着した汚れを定期的に洗い流します。
効果比較
水の噴射で汚れの蓄積および風量低下を抑制します。
【評価条件】OMC-N210H 加工物：アルミ 水溶性切削油 稼働時間：20時間/日 揚程：約3m
※洗浄ユニット動作時間：20分毎、0.5秒動作
※洗浄ユニット動作時間：20分毎、0.5秒動作
梱包内容
本体：1台 Ø 6mmチューブ（黒）550mm：1本 タンク20L：1個 ホース継手：1個
逆止弁：1個 ワンタッチ継手：1個 ホースバンド：1個 噴射ノズル：1個
M4×15ねじ：2本 取扱説明書：1部
逆止弁：1個 ワンタッチ継手：1個 ホースバンド：1個 噴射ノズル：1個
M4×15ねじ：2本 取扱説明書：1部

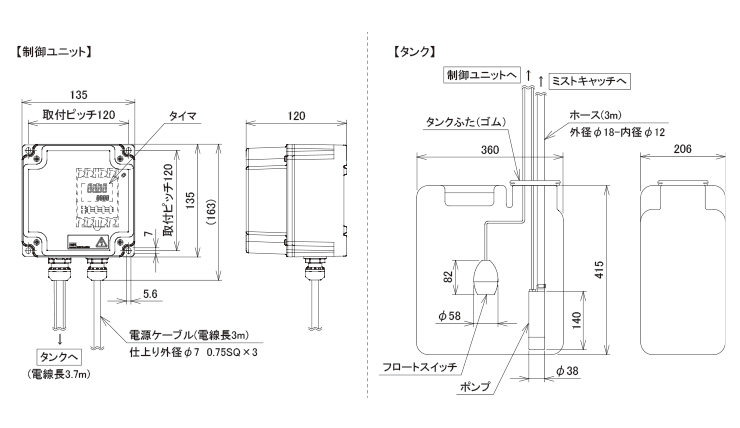

外形寸法図
注意
※本商品はミストキャッチOMC-Nの捕集ユニットの洗浄を目的とした製品です。
本来の目的以外には絶対使用しないでください。
※制御ボックスのカバーを取外した状態で運転しないでください。
※本製品の改造・修理は絶対にしないでください。また、修理をする場合にはメーカにご相談ください。
※振動、衝撃の影響が大きい場所、水、油のかかる場所でのご使用は避けてください。
※周囲温度が0～＋40℃で、周囲湿度が35～85％RH（結露無き事）の範囲で必ず使用してください。
※電源は必ず定格電圧を使用してください。
※電源取入れ口には、必ず適切なブレーカを介してください。
※ミストキャッチOMC-N以外では使用しないでください。
※本製品１台に対して、ミストキャッチ１台を接続してご使用ください。
※複数台のミストキャッチとの接続は故障の原因となります。
※取付けには電気工事が必要です。専門業者にご相談ください。
