ノンフロン 省エネ 側面取付型
取得規格
| 欧州RoHS2 | 中国RoHS | CE | UL | CCC | CSA | PSE |
型式・仕様
| 型式 | OCA-E300BC-AW | OCA-E600BC-AW | OCA-E1000BC-AW | OCA-E1600BC-AW | |
| 取付方法 | 側面取付型 | ||||
| 冷却能力 ※1 | 300W | 600W | 1000W | 1600W | |
| 定格電圧（50/60Hz） ※2 | 単相AC100～240V | ||||
| 定格 消費電流 |
100V | 1.2A | 2.1A | 3.5A | 5.0A |
| 200V | 0.7A | 1.2A | 1.8A | 2.5A | |
| 240V | 0.6A | 1.1A | 1.6A | 2.2A | |
| 始動電流 | 5.8A | 8.6A | 15.3A | 15.7A | |
| 消費電力 | 120W | 200W | 340W | 480W | |
| 使用周囲温度 ※3 | ＋20～＋55℃ | ||||
| 使用周囲湿度 | 85％RH以下 結露無き事 | ||||
| 騒音（A特性） | 63dB | 62dB | 65dB | 66dB | |
| 温度設定範囲 ※3 | ＋30～＋45℃ （初期設定+35℃） | ||||
| 表示 | 盤内温度/アラームコード/運転ランプ（緑）/アラームランプ（赤） | ||||
| 機能 | 盤内高温異常検出、放熱異常検出、温度センサ断線検出 メンテナンス時期お知らせタイマー、点検時強制冷却運転機能 |
||||
| アラーム出力 | 無電圧接点出力 1a接点×2（COMMON共通） AC250V 2A DC30V 2A | ||||
| 通信機能 | RS485 2線式（Modbus RTU） | ||||
| 耐振動性 | 振動数10～55Hz 振幅0.15mm 掃引サイクル10回 | ||||
| 保護等級 | 内部循環 IP54相当 | ||||
| 適合 | 環境対応 | RoHS2 | |||
| 冷媒 | R1234yf（200g） | R1234yf（400g） | R1234yf（700g） | R1234yf（900g） | |
| 地球温暖化係数 ※4 | ＜1 | ||||
| 塗装色 | 粉体塗装 N8相当、N4相当 | ||||
| 外形寸法（mm） | W300×H500×D200 | W300×H550×D240 | W350×H650×D240 | W390×H950×D240 | |
| 本体質量 | 16kg | 23kg | 30kg | 39kg | |
※1 盤外温度および盤内温度が＋ 35℃の場合の公称冷却能力です。
※2 運転中の許容電圧変動範囲は定格電圧の±10％です。許容電圧変動範囲は連続的に入力可能な電圧ではなく、あくまで瞬時の変動であれば運転に問題のない電圧範囲です。
※3 温度範囲外では使用できません。
※4 IPCC第5次レポート2013
※2 運転中の許容電圧変動範囲は定格電圧の±10％です。許容電圧変動範囲は連続的に入力可能な電圧ではなく、あくまで瞬時の変動であれば運転に問題のない電圧範囲です。
※3 温度範囲外では使用できません。
※4 IPCC第5次レポート2013
製品ラインナップ
OCA-E300BC-AW

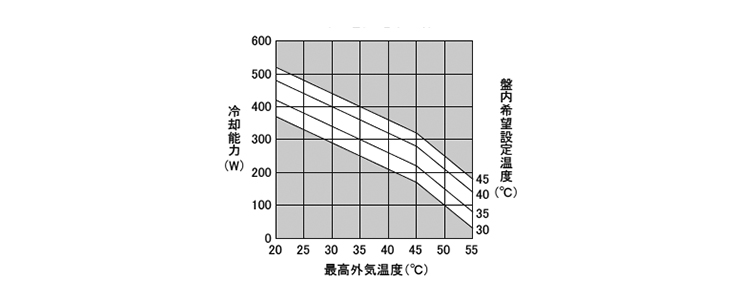

冷却能力
300W
梱包内容
本体：1台 取付ボルト：4本 ワッシャ：4個 スプリングワッシャ：4個 ナット：4個
パッキン：4m ドレンホース：2m アラーム説明シール：1枚 取扱説明書：1冊
パッキン：4m ドレンホース：2m アラーム説明シール：1枚 取扱説明書：1冊
メンテナンス品
| 交換用ファンモータ | 交換用フィルタ | |
| 盤内ファン | FM-11938P-D48-01 | CF-S11 |
| 盤外ファン | FM-15051P-D48-01 | |

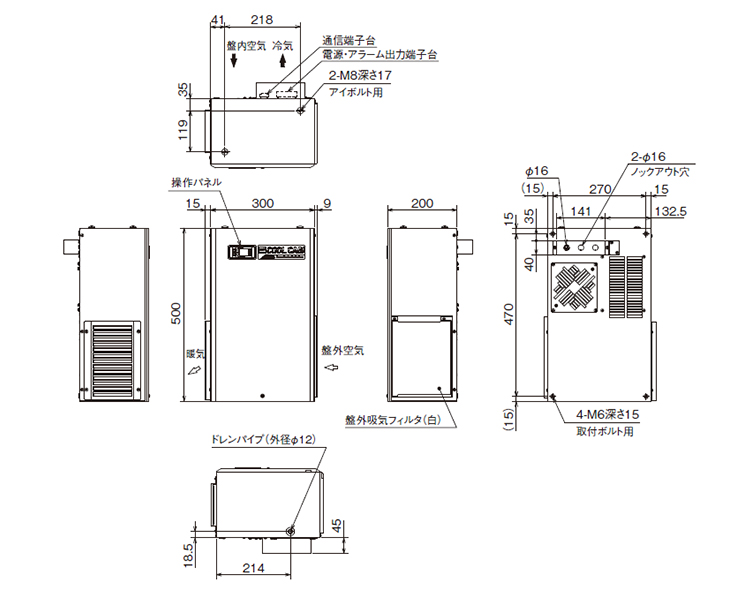

外形寸法図

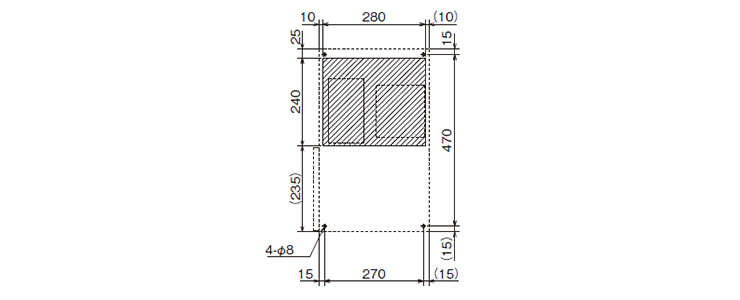

パネルカット図
OCA-E600BC-AW

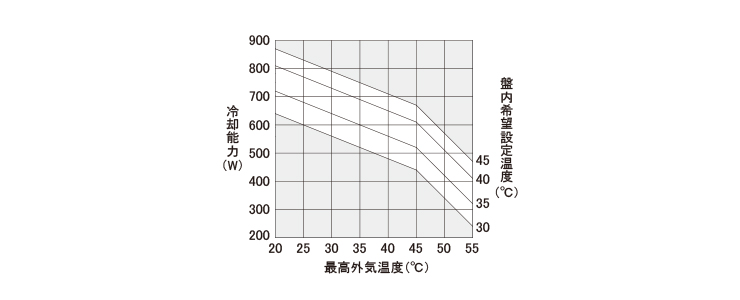

冷却能力
600W
梱包内容
本体：1台 取付ボルト：4本 ワッシャ：4個 スプリングワッシャ：4個 ナット：4個
パッキン：4m ドレンホース：2m アラーム説明シール：1枚 取扱説明書：1冊
パッキン：4m ドレンホース：2m アラーム説明シール：1枚 取扱説明書：1冊
メンテナンス品
| 交換用ファンモータ | 交換用フィルタ | |
| 盤内ファン | FM-15035P-D48-01 | CF-S12 |
| 盤外ファン | FM-15051P-D48-01 | |

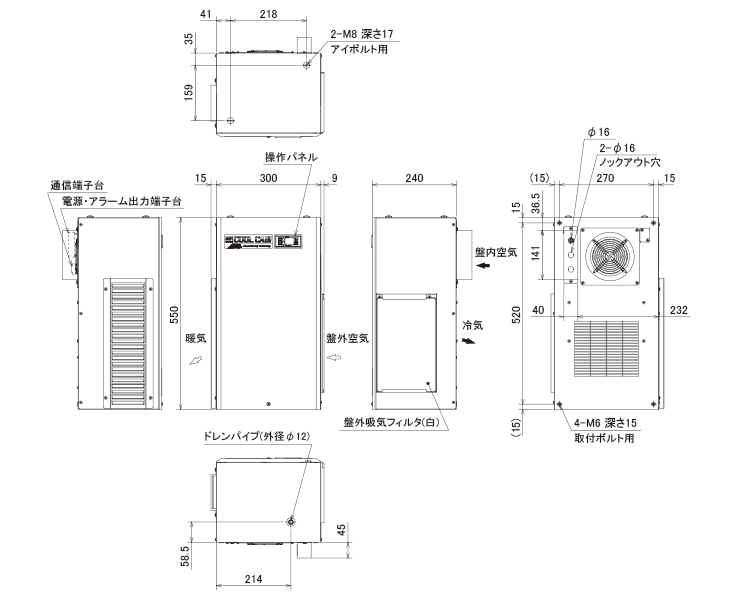

外形寸法図
パネルカット図

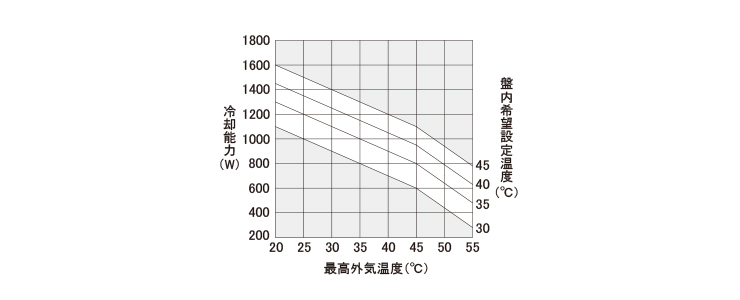

冷却能力
1000W
梱包内容
本体：1台 取付ボルト：4本 ワッシャ：4個 スプリングワッシャ：4個 ナット：4個
パッキン：4m ドレンホース：2m アラーム説明シール：1枚 取扱説明書：1冊
パッキン：4m ドレンホース：2m アラーム説明シール：1枚 取扱説明書：1冊
メンテナンス品
| 交換用ファンモータ | 交換用フィルタ | |
| 盤内ファン | FM-15035P-D48-01 | CF-S13 |
| 盤外ファン | FM-15051P-D48-01 | |
外形寸法図

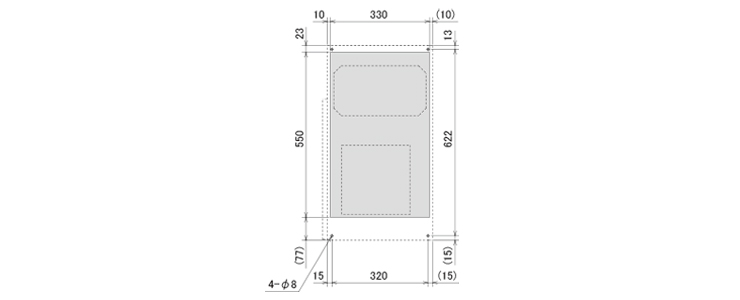

パネルカット図
OCA-E1600BC-AW

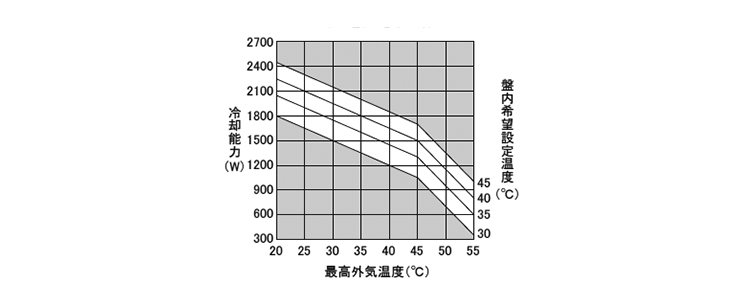

冷却能力
1600W
梱包内容
本体：1台 取付ボルト：6本 ワッシャ：6個 スプリングワッシャ：6個 ナット：6個
パッキン：4m ドレンホース：2m アラーム説明シール：1枚 取扱説明書：1冊
パッキン：4m ドレンホース：2m アラーム説明シール：1枚 取扱説明書：1冊
メンテナンス品
| 交換用ファンモータ | 交換用フィルタ | |
| 盤内ファン | FM-17560P-D48-01 | CF-S14 |
| 盤外ファン | FM-15051P-D48-01 | |

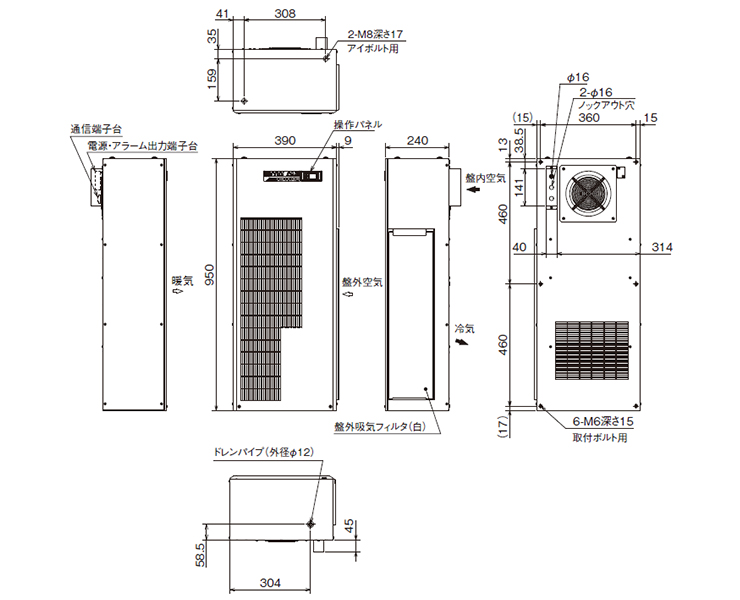

外形寸法図
パネルカット図
オプション／関連製品
ドレン水処理装置「ノンドレンユニット」
わずらわしいドレン水処理の手間をなくすドレン水処理装置。
「ノンドレンユニット」超音波霧化式
「ノンドレンユニット」超音波霧化式
注意
※制御盤外と制御盤内の空気循環が妨げられないように、盤用クーラーは他のユニットまたは壁と200mm 以上の空間をお取りください。冷却能力の低下や結露発生の原因となります。
※盤内温度設定値は＋ 35℃を基本とし、必要以上に温度を下げないでください。
※盤用クーラーへの電源接続は、適切なブレーカを介してください。
※本製品は屋内専用です。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
※盤内温度設定値は＋ 35℃を基本とし、必要以上に温度を下げないでください。
※盤用クーラーへの電源接続は、適切なブレーカを介してください。
※本製品は屋内専用です。
※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
