熱対策機器


水冷式プレート冷却型


プレート表面を直接冷却し、冷却対象物をロスなく吸熱。

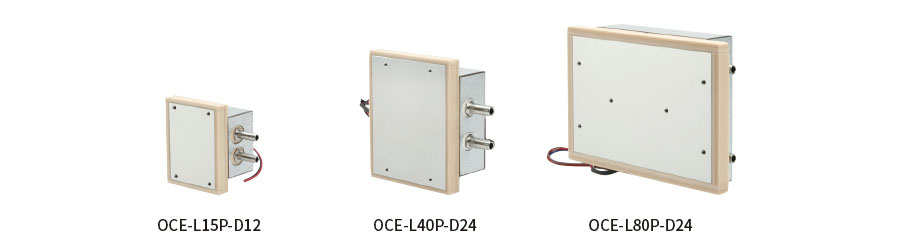

OCE-LP

特長

使用環境 冷却方式 放熱タイプ 冷却タイプ
屋内 ペルチェ 水冷 プレート

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

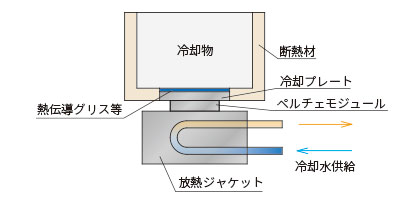

冷却サイクル

冷却サイクル

ペルチェモジュールにより吸熱された冷却プレートは、熱伝導グリス等の伝熱材を通して、直接接触している冷却物を冷却します。また、吸熱した熱量とペルチェモジュールの発熱量はペルチェモジュール反対面からアルミ等の熱伝材を通して水冷にて放熱されます。(※1)
(※1)放熱フィンを通して吸熱した熱量を放熱側ファンより排熱します。

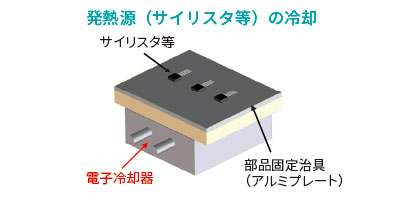

使用例

使用例

型式・仕様

型式 OCE-L15P-D12 OCE-L40P-D24 OCE-L80P-D24
冷却方式 水冷式プレート冷却型
冷却能力 ※1 25W 75W 140W
加熱能力 ※2 70W 190W 380W
冷却最大温度差 ※3 40K 50K 53K
定格電圧 DC12V ±5% DC24V ±5%
定格消費電流 ※4 3.6A以下 5.2A以下 10.4A以下
始動電流 ※5 4.2A 5.5A 11.0A
使用周囲温度 0~+50℃
使用周囲湿度 80%RH以下 結露無き事
使用液温度 0~+50℃
最低流量 ※6 2L/min
冷却プレート最高許容温度 +80℃
放熱ジャケット最高許容温度 +80℃
放熱側加熱保護 温度ヒューズ内蔵
耐振動性 振動数10~55Hz 全振幅0.7mm 周期5min XYZ方向各25min
適合 環境対応 RoHS
使用流体 精製水、水道水等
接液部 アルミ(一部SUS304)
配管内耐圧力 0.5MPa
配管接続口外径 Ø8 Ø10.5
外形寸法(mm)※7 W72.5×H90×D55 W112.5×H135×D55.5 W152×H220×D55.5
本体質量 約0.6kg 約1.2kg 約2.4kg
※1 周囲温度が+30℃、放熱側水温が+30℃、流量3L/minの場合の公称冷却能力(製品別能力測定方法 水冷式プレート冷却型で測定した能力)です。
※2 周囲温度が+30℃、放熱側水温が+30℃、冷却部温度が+30℃の場合の公称加熱能力です。
※3 周囲温度が+30℃、放熱側水温が+30℃、流量3L/min、冷却部熱負荷0の場合の周囲温度と冷却部の温度差です。
※4 周囲温度が+30℃、放熱側水温が+30℃、冷却動作をした場合の定格消費電流です。(温度状態により変化します→表1参照)
※5 周囲温度が+30℃、放熱側水温が+30℃の場合の始動電流です。(温度状態により変化します→表1参照)
※6流量の減少により能力が低下します。
※7 突起物を除いた寸法です。

各機種の温度と電流値の関係

表1 放熱側水温 0℃ 30℃ 50℃
OCE-L15P-D12 定格消費電流(A) 4.2 3.6 3.2
始動電流(A) 4.7 4.2 4.0
OCE-L40P-D24 定格消費電流(A) 6.0 5.2 4.7
始動電流(A) 6.3 5.5 5.0
OCE-L80P-D24 定格消費電流(A) 12.0 10.4 9.4
始動電流(A) 12.4 11.0 10.1


製品ラインナップ

OCE-L15P-D12

OCE-L15P-D12

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

オンラインショップで購入

冷却能力

25W

梱包内容

本体:1台 取扱説明書:1冊 取付穴用断熱材:4個

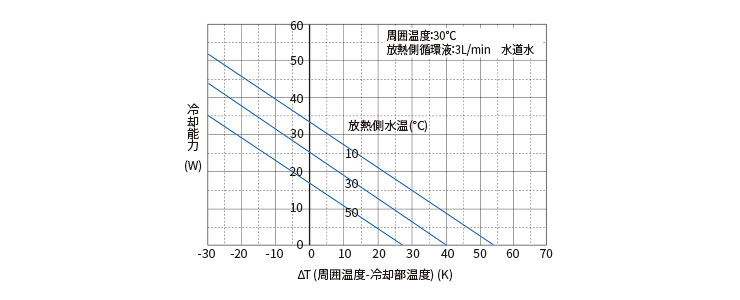

能力特性図

能力特性図

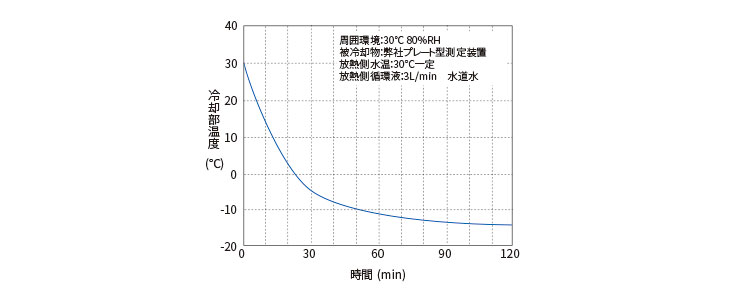

到達温度特性図

到達温度特性図

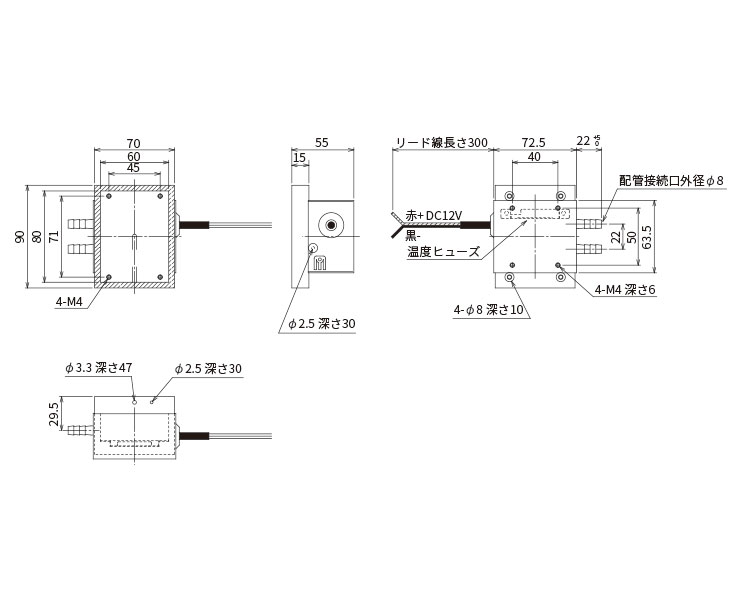

外形寸法図

外形寸法図

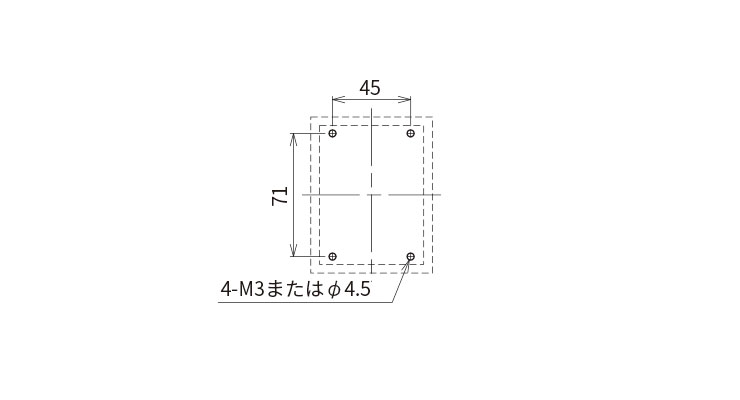

取付穴加工図

取付穴加工図

OCE-L40P-D24

OCE-L40P-D24

カタログのダウンロード

CAD・取説ダウンロード

技術資料のダウンロード

オンラインショップで購入

冷却能力

75W

梱包内容

本体:1台 取扱説明書:1冊 取付穴用断熱材:4個

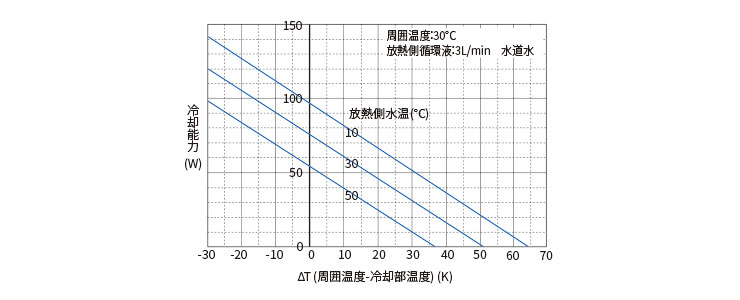

能力特性図

能力特性図

到達温度特性図

到達温度特性図

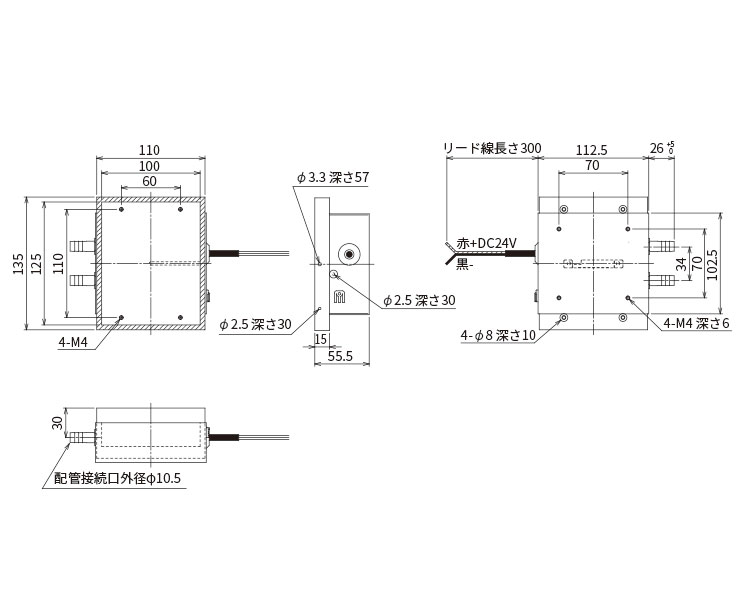

外形寸法図

外形寸法図

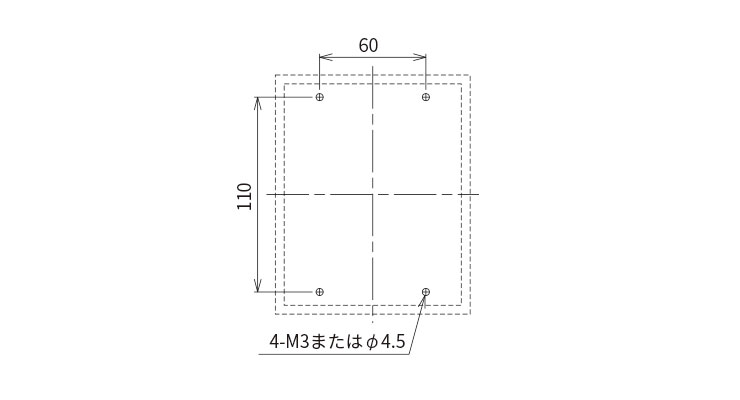

取付穴加工図

取付穴加工図

OCE-L80P-D24

OCE-L80P-D24

カタログのダウンロード

CAD・取説ダウンロード

技術資料のダウンロード

オンラインショップで購入

冷却能力

140W

梱包内容

本体:1台 取扱説明書:1冊 取付穴用断熱材:4個

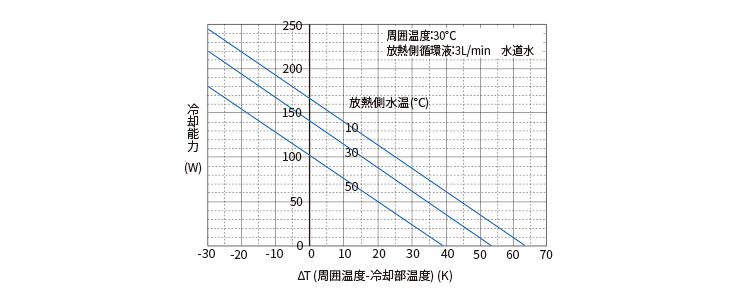

能力特性図

能力特性図

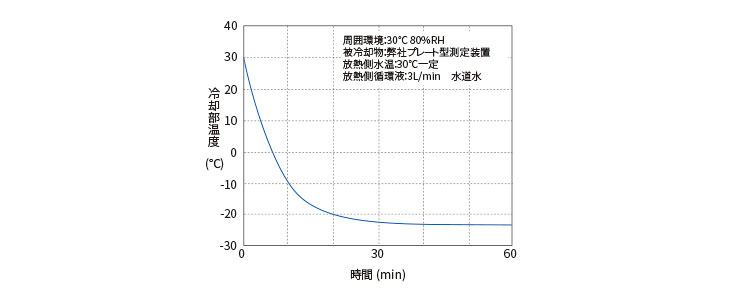

到達温度特性図

到達温度特性図

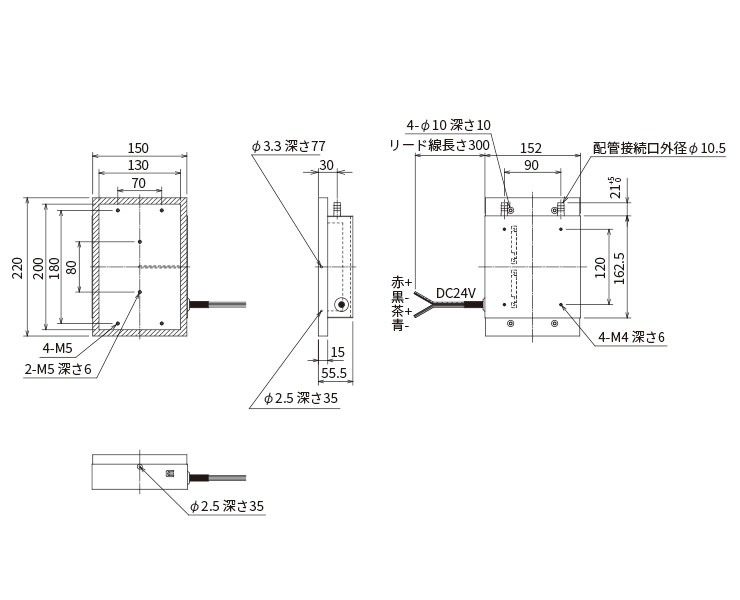

外形寸法図

外形寸法図

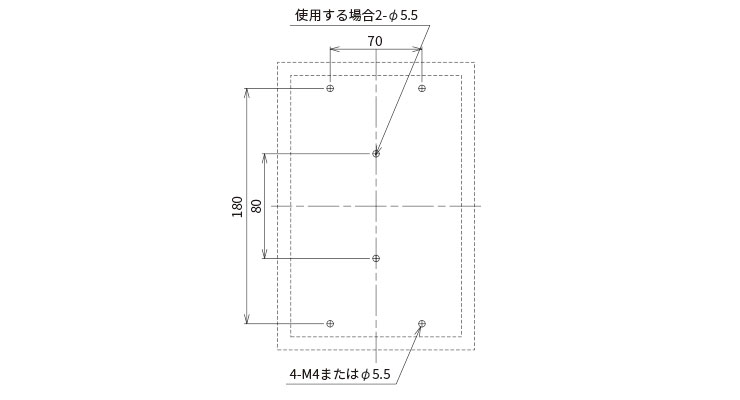

取付穴加工図

取付穴加工図

システム組み合わせ

水冷式プレート冷却型と各種温度コントロールシステムと組み合わせることにより、簡易的な温調から精密な反転制御システムへのシステムアップが可能です。

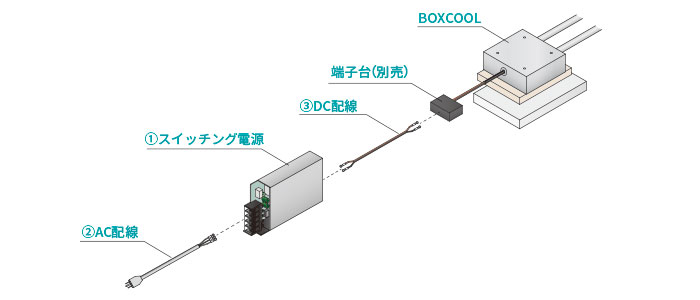

①連続冷却

電源との組み合わせにより連続動作を行います。

連続冷却

名称 型式
OCE-L15P-D12 OCE-L40P-D24 OCE-L80P-D24
スイッチング電源 PBA75F-12-N PBA150F-24-N PBA300F-24
AC配線 ※1 WH-A-M4-2
DC配線 WH-P-M4-2 WH-P-M5-2
※1 AC100Vでご使用の場合

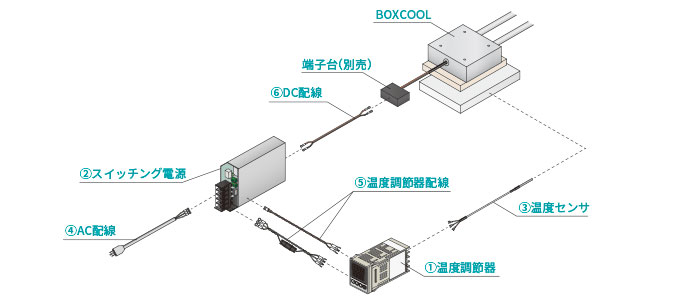

②簡易冷却温調システム

電源内部の接点を使用し温度調節器にてON/OFFの制御を行います。

簡易冷却温調システム

名称 型式
OCE-L15P-D12 OCE-L40P-D24 OCE-L80P-D24
温度調節器 OCE-TC91-8P3-1C OCE-TC91-8Y1-1C
スイッチング電源 PBA75F-12-NR PBA150F-24-NR PBA300F-24
温度センサ OCE-TCPT12 OCE-TCPT13 OCE-TCPT14
AC配線 ※1 WH-A-M4-2
温度調節器配線 WH-C2
DC配線 WH-P-M4-2 WH-P-M5-2
※1 AC100Vでご使用の場合

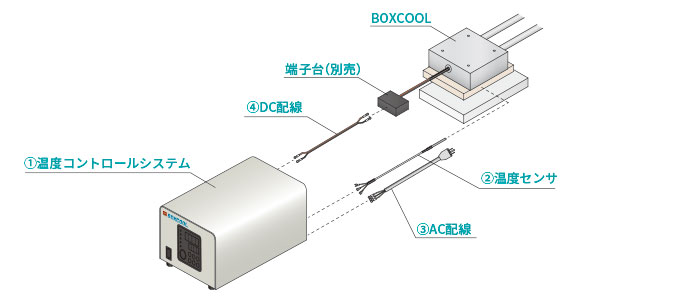

③精密反転温調システム

専用温度コントロールシステムにて、温調精度の高い冷却/加熱の反転リニア電圧制御を行います。

精密反転温調システム

名称 型式
OCE-L15P-D12 OCE-L40P-D24 OCE-L80P-D24
温度コントロールシステム OCE-TCR12075WL OCE-TCR24150WL OCE-TCR24300WL
温度センサ OCE-TCPT12 OCE-TCPT13 OCE-TCPT14
AC配線 ※1 WH-A-M4-2
DC配線 WH-P-M4-2
※1 AC100Vでご使用の場合

注意

※引火性ガス、腐食性ガスおよび絶縁を破壊するものが、発生または充満する場所では使用できません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※流体用ジャケット部の耐圧力は、0.5MPaです。
※屋外での使用はできません。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
