配線パーツ


OA-QWシリーズ 試験方法

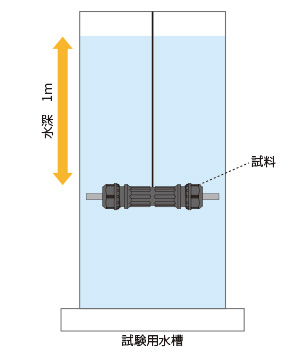

OA-QWシリーズ 試験方法:防水試験(JIS C 0920 4.9)

  1. 絶縁キャップ本体に最小適合径の電線を通し、締付キャップを締め付ける。

  2. 図のように、試験用水槽に水深1mに30分間水没させる。

  3. 絶縁キャップ本体への水の侵入の有無にて防水性を確認する。

  4. 締付キャップの締付トルクを増していき、防水の確保出来る締付条件を測定する。

OA-QWシリーズ 試験方法:防水試験(JIS C 0920 4.9)

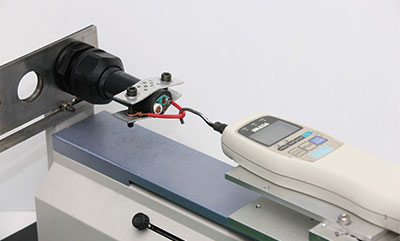

OA-QWシリーズ 試験方法:引張強度試験

  1. 絶縁キャップ本体に最小または最大適合径の電線を通し、防水の効く条件で締付キャップを締め付けておく。

  2. 下図のように、治具を用いて、電線に25mm/minの引張強度を加え、引張方向に電線が抜けた時の引張強度を測定する。

OA-QWシリーズ 試験方法:引張強度試験
