配線パーツ


OA-QWシリーズ 終端接続型


大容量電線(外形19~23mm)の突き合わせ接続部の防水絶縁処理に。

OA-QWシリーズ 終端接続型

特長

保護等級 カラー 定格電圧 耐環境
IP64 600V 耐油性

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE
・用途 大型溶接機、放電加工機、レーザー加工機、建設機械など大容量電線の配線・接続及び防水絶縁処理に。

カタログのダウンロード

CADデータのダウンロード


型式・仕様

耐油性タイプ ゴムブッシュ:黒

型式 適合電線径(mm) 適合ボルト長さ
本体質量 販売単位
OA-QW23 Ø19~23 40mm以下
約172g 1個
定格電圧 AC/DC 600V  使用周囲温度 -25~+80℃

適合圧着端子

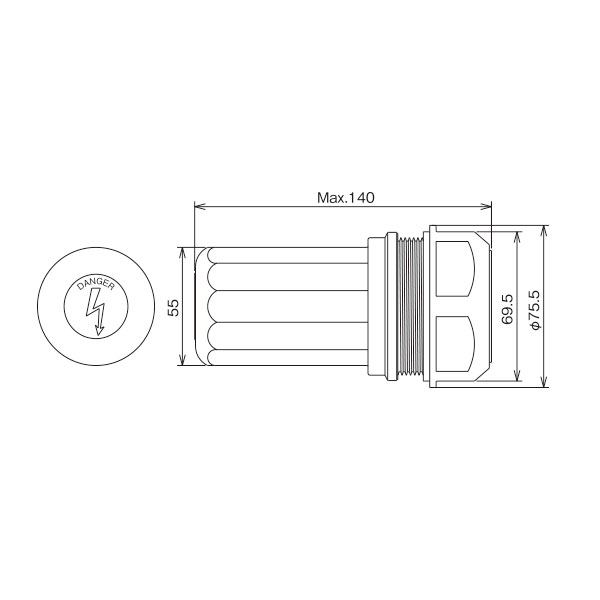

外形寸法図

外形寸法図

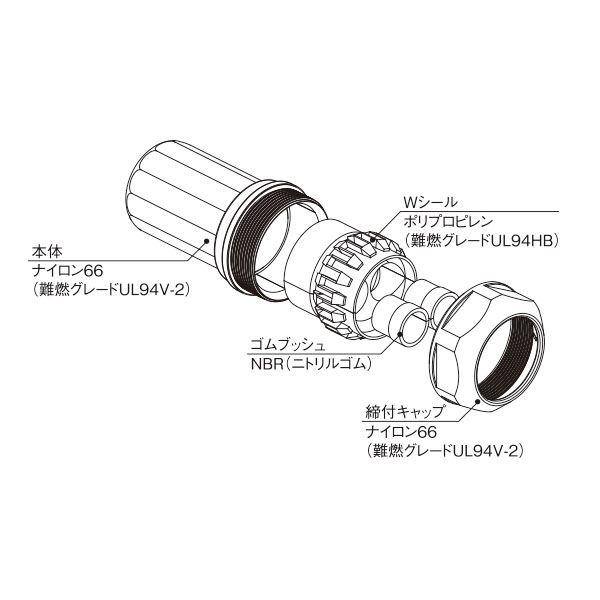

材質

材質

締付量 参考値

お問い合わせください。

作業手順

電線を準備する。指定された圧着端子を使用する。

1.電線を準備する。
指定された圧着端子を
使用する。

圧着した電線に締付キャップ、Wシールの順でパーツを通す。

2.圧着した電線に締付
キャップ、Wシールの
順でパーツを通す。

2本のケーブルにゴムブッシュをはめ込む。

3. 2本のケーブルに
ゴムブッシュを
はめ込む。

本体にパーツを入れる。

4.本体にパーツを
入れる。

締付キャップを締めて電線を固定する。

5.締付キャップを締めて
電線を固定する。

  • 適合圧着端子を使用してください。
  • 穴1つに対して電線は1本で使用してください。
  • 電線被覆の材質、硬度により締付トルク、電線保持力が異なります。
  • 経年により電線の外径が変化すると保持力、防水性能が低下します。
  • 適合電線径以外、又は円形の電線以外(平形、平行コードなど)の使用は性能を確保できません。
  • 注意

    ※製品に足を掛けるなど荷重をしないでください。また、塗装はしないでください。
    ※油中、水中での使用はできません。
    ※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
    1. 使用周囲温度範囲外
    2. 水蒸気、高温・高湿の雰囲気
    3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
    その他、特殊環境でのご使用については弊社までお問い合わせください。
