OA-QWシリーズ 接続ガイドなしタイプ


各種接続部品の収納、防水絶縁処理に。

OA-QWシリーズ接続ガイドなし

特長

保護等級 カラー 定格電圧 耐環境
IP67 600V 耐油性・耐候性

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE
・用途 各種接続箇所の防水絶縁処理に。センサ・リミットスイッチのリード線・三相モーターの中継に。省配線の中継に。

カタログのダウンロード

CADデータのダウンロード

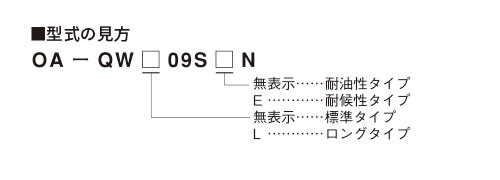

型式の見方


型式・仕様

耐油性タイプ ゴムブッシュ:黒

標準タイプ
型式 適合電線径(mm) 本体
質量
販売
単位
対応
固定具
L側 R側
OA-QW09SN Ø4~9① Ø4~9① 約25g 10個 QW-H2
OA-QW11SN Ø8.5~11.5 Ø8.5~11.5 約21g
OA-QW13SN Ø11~13 Ø11~13 約20g
OA-QW0911SN Ø4~9① Ø8.5~11.5 約23g
OA-QW0913SN Ø4~9① Ø11~13 約22g
OA-QW1113SN Ø8.5~11.5 Ø11~13 約20g
OA-QW16SN Ø8~16② Ø8~16② 約59g 1個 -
OA-QW19SN Ø15~19 Ø15~19 約47g
OA-QW1619SN Ø8~16② Ø15~19 約53g
OA-QW20SN Ø13~20③ Ø13~20③ 約91g
OA-QW23SN Ø19~23 Ø19~23 約77g
OA-QW2023SN Ø13~20③ Ø19~23 約84g
OA-QW30SN Ø15~30④ Ø15~30④ 約155g
ロングタイプ
型式 適合電線径(mm) 本体
質量
販売
単位
対応
オプション
L側 R側
OA-QWL09SN Ø4~9① Ø4~9① 約31g 10個 固定具
QW-H2

接続ガイド
QW-J1
QW-J2
QW-J3
OA-QWL11SN Ø8.5~11.5 Ø8.5~11.5 約28g
OA-QWL13SN Ø11~13 Ø11~13 約26g
OA-QWL0911SN Ø4~9① Ø8.5~11.5 約30g
OA-QWL0913SN Ø4~9① Ø11~13 約29g
OA-QWL1113SN Ø8.5~11.5 Ø11~13 約27g
共通:定格電圧 AC/DC 600V  使用周囲温度 -25~+80℃

耐候性タイプ ゴムブッシュ:青

標準タイプ
型式 適合電線径(mm) 本体質量
販売
単位
対応
固定具
L側 R側
OA-QW09SEN Ø4~9① Ø4~9① 約25g 10個 QW-H2
OA-QW11SEN Ø8.5~11.5 Ø8.5~11.5 約21g
OA-QW13SEN Ø11~13 Ø11~13 約20g
OA-QW0911SEN Ø4~9① Ø8.5~11.5 約23g
OA-QW0913SEN Ø4~9① Ø11~13 約22g
OA-QW1113SEN Ø8.5~11.5 Ø11~13 約20g
OA-QW16SEN Ø8~16② Ø8~16② 約59g 1個 -
OA-QW19SEN Ø15~19 Ø15~19 約47g
OA-QW1619SEN Ø8~16② Ø15~19 約53g
OA-QW20SEN Ø13~20③ Ø13~20③ 約91g
OA-QW23SEN Ø19~23 Ø19~23 約77g
OA-QW2023SEN Ø13~20③ Ø19~23 約84g
OA-QW30SEN Ø15~30④ Ø15~30④ 約155g
ロングタイプ
型式 適合電線径(mm) 本体
質量
販売
単位
対応
オプション
L側 R側
OA-QWL09SEN Ø4~9① Ø4~9① 約31g 10個 固定具
QW-H2

接続ガイド
QW-J1
QW-J2
QW-J3
OA-QWL11SEN Ø8.5~11.5 Ø8.5~11.5 約28g
OA-QWL13SEN Ø11~13 Ø11~13 約26g
OA-QWL0911SEN Ø4~9① Ø8.5~11.5 約30g
OA-QWL0913SEN Ø4~9① Ø11~13 約29g
OA-QWL1113SEN Ø8.5~11.5 Ø11~13 約27g
共通:定格電圧 AC/DC 600V  使用周囲温度 -25~+80℃
①、②、③、④についてはゴムブッシュの組み合わせにより適合電線径が変わります。

ゴムブッシュ組み合わせ

適合電線径(mm)
ゴムブッシュA+B Ø4~6 Ø8~11 Ø13~16 Ø15~23
ゴムブッシュAのみ Ø6~9 Ø11~16 Ø16~20 Ø22~30

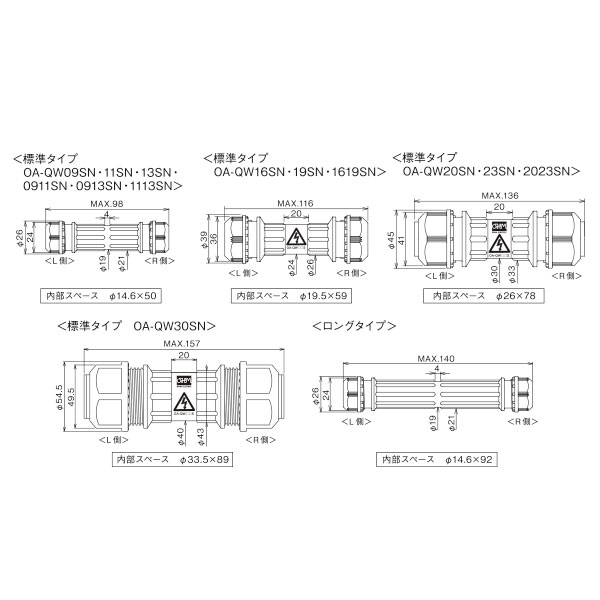

外形寸法図

外形寸法図

材質

材質

締付量 参考値

作業手順

<OA-QW20SN、23SN、2023SN、30SN以外>

各パーツを通し、電線を固定する。

各パーツを通し、
電線を固定する。

接続ガイドの配線について

【接続ガイドの配線について】

<OA-QW20SN、23SN、2023SN、30SN>

各パーツを通し、電線を固定する。

各パーツを電線に通す。

締付キャップを締付け、電線を固定する。

締付キャップを締付け、
電線を固定する。

  • 穴1つに対して電線は1本で使用してください。
  • 電線被覆の材質、硬度により締付トルク、電線保持力が異なります。
  • 経年により電線の外径が変化すると保持力、防水性能が低下します。
  • 適合電線径以外、又は円形の電線以外(平形、平行コードなど)の使用は性能を確保できません。
  • オプション

    ゴムブッシュ

    ゴムブッシュ

    固定具

    固定具

    接続ガイド

    接続ガイド

    注意

    ※製品に足を掛けるなど荷重をしないでください。また、塗装はしないでください。
    ※油中、水中での使用はできません。
    ※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
    1. 使用周囲温度範囲外
    2. 水蒸気、高温・高湿の雰囲気
    3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
    その他、特殊環境でのご使用については弊社までお問い合わせください。
    • 耐油性タイプ(ゴム色:黒)の場合
      日光の当たる場所では使用しないでください。
      油気の雰囲気でご使用ください。
      ※油気のない環境での使用は耐候性タイプをご使用ください。
    • 耐候性タイプ(ゴム色:青)の場合
      油気の雰囲気では使用しないでください。
      屋内でも油のかからない場所には耐候性タイプをお薦めします。

    PDFファイルをご覧になるためには、AdobeReader® が必要です。パソコンにインストールされていない方は右のアイコンをクリックしてダウンロードしてください。
