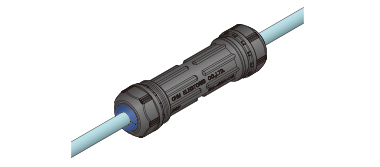

OA-QWシリーズ 接続ガイドなし スリットタイプ


LANケーブルやコネクタ付き電線中継部の「防水・防塵」絶縁処理に。

OA-QWシリーズ接続ガイドなし スリットタイプ

特長

保護等級 カラー 定格電圧 耐環境
IP67 600V 耐油性・耐候性

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE
・用途 各種接続箇所の防水絶縁処理に。センサ・リミットスイッチのリード線の中継に。

カタログのダウンロード

CADデータのダウンロード

オンラインショッピングで購入

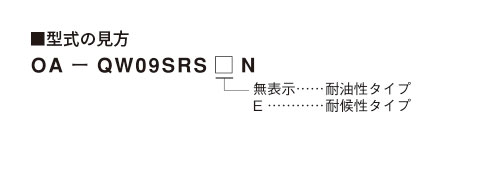

型式の見方


型式・仕様

耐油性タイプ ゴムブッシュ:黒

型式 適合電線径(mm) 内部スペース
(mm)
本体
質量
販売
単位
対応
固定具
L側 R側
OA-QW09SRSN Ø4~9① Ø4~9① Ø14.6×50 約25g 10個 固定具
QW-H2

接続ガイド
QW-J1
QW-J2
QW-J3
OA-QW11SRSN Ø8.5~11.5 Ø8.5~11.5 約21g
OA-QW0911SRSN Ø4~9① Ø8.5~11.5 約23g
OA-QW09334SRSN Ø4~9① Ø2.2~3.3(4穴) 約25g
OA-QW09404SRSN Ø4~9① Ø3~4(4穴) 約25g
OA-QW11334SRSN Ø8.5~11.5 Ø2.2~3.3(4穴) 約23g
OA-QW11404SRSN Ø8.5~11.5 Ø3~4(4穴) 約23g
OA-QW22-0801SRSN Ø5~8 Ø5~8 Ø20.5×60※1 約55g 1個 -
共通:定格電圧 AC/DC 600V  使用周囲温度 -25~+80℃
※1 ゴムブッシュ凹部を除く。詳細は外形寸法図【内部スペース】をご確認ください。

耐候性タイプ ゴムブッシュ:青

型式 適合電線径(mm) 内部スペース
(mm)
本体
質量
販売
単位
対応
固定具
L側 R側
OA-QW09SRSEN Ø4~9① Ø4~9① Ø14.6×50 約25g 10個 固定具
QW-H2

接続ガイド
QW-J1
QW-J2
QW-J3
OA-QW11SRSEN Ø8.5~11.5 Ø8.5~11.5 約21g
OA-QW0911SRSEN Ø4~9① Ø8.5~11.5 約23g
OA-QW09334SRSEN Ø4~9① Ø2.2~3.3(4穴) 約25g
OA-QW09404SRSEN Ø4~9① Ø3~4(4穴) 約25g
OA-QW11334SRSEN Ø8.5~11.5 Ø2.2~3.3(4穴) 約23g
OA-QW11404SRSEN Ø8.5~11.5 Ø3~4(4穴) 約23g
OA-QW22-0801SRSEN Ø5~8 Ø5~8 Ø20.5×60※1 約55g 1個 -
共通:定格電圧 AC/DC 600V  使用周囲温度 -25~+80℃
※1 ゴムブッシュ凹部を除く。詳細は外形寸法図【内部スペース】をご確認ください。
①についてはゴムブッシュの組み合わせにより適合電線径が変わります。

ゴムブッシュ組み合わせ

適合電線径(mm)
ゴムブッシュA+B Ø4~6
ゴムブッシュAのみ Ø6~9

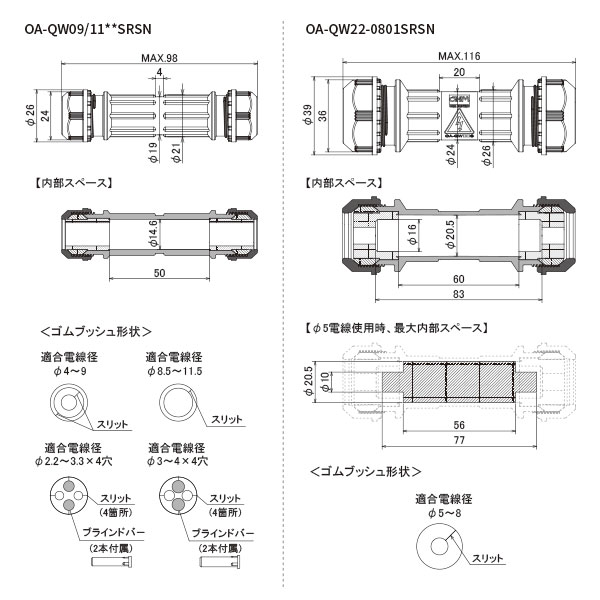

外形寸法図

外形寸法図

材質

材質

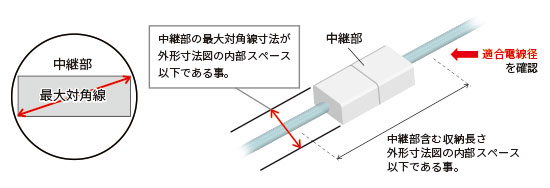

収納部サイズ・適合電線径の選定手順

収納が可能な中継部のサイズと電線径については、型式・仕様の「内部スペース」および「適合電線径」よりご確認ください。

選定手順

OA-QW22-0801SRSN
LANケーブル中継アダプタ参考例
メーカー 型式 カテゴリ
エレコム
株式会社様
LD-RJ45JJ5Y2 CAT5e
LD-RJ45JJ6Y2 CAT6
【注意】LANケーブル使用時は、内部でツメが押されていないことをご確認ください。

作業手順

QWを分解し、締付キャップ及びゴムブッシュからWシールを外す。中継部を外し図のように締付キャップ、Wシールを通す。

1.QWを分解し、締付キャップ及びゴムブッシュからWシールを外す。中継部を外し、締付キャップ・
Wシールを通す。

ゴムブッシュのスリット部を広げ電線を通し、Wシールを装着する。

2.ゴムブッシュのスリット部を
広げ電線を通し、Wシールを
装着する。

片側の電線に本体を通し、中継部を接続する。

3.片側の電線に本体を通し、
中継部を接続する。

締付キャップを締付け、電線を固定する。

4.締付キャップを締付け、
電線を固定する。

  • 穴1つに対して電線は1本で使用してください。
  • 電線被覆の材質、硬度により締付トルク、電線保持力が異なります。
  • 経年により電線の外径が変化すると保持力、防水性能が低下します。
  • 適合電線径以外、又は円形の電線以外(平形、平行コードなど)の使用は性能を確保できません。
  • オプション

    固定具

    固定具

    接続ガイド

    接続ガイド

    注意

    ※製品に足を掛けるなど荷重をしないでください。また、塗装はしないでください。
    ※油中、水中での使用はできません。
    ※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
    1. 使用周囲温度範囲外
    2. 水蒸気、高温・高湿の雰囲気
    3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
    その他、特殊環境でのご使用については弊社までお問い合わせください。
    • 耐油性タイプ(ゴム色:黒)の場合
      日光の当たる場所では使用しないでください。
      油気の雰囲気でご使用ください。
      ※油気のない環境での使用は耐候性タイプをご使用ください。
    • 耐候性タイプ(ゴム色:青)の場合
      油気の雰囲気では使用しないでください。
      屋内でも油のかからない場所には耐候性タイプをお薦めします。
