配線パーツ


オプション 接続ガイド


OA-QWシリーズ用接続ガイド。

OA-QWシリーズ オプション 接続ガイド

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

カタログのダウンロード

CADデータのダウンロード

オンラインショッピングで購入

型式・仕様

型式 適合圧着端子 ※ 本体質量
販売単位
QW-J1 単線式 5.5-6(丸端子)8-6(丸端子)
Max.12
約9g 10個
QW-J2 2線式 1.25-3.5(丸端子)
Max.6.6
1.25-3.5(丸端子)
Max.6.4
約4g
QW-J3 3線式 約6g
QWL-J4 4線式 約11g

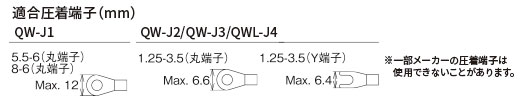

適合圧着端子

外形寸法図

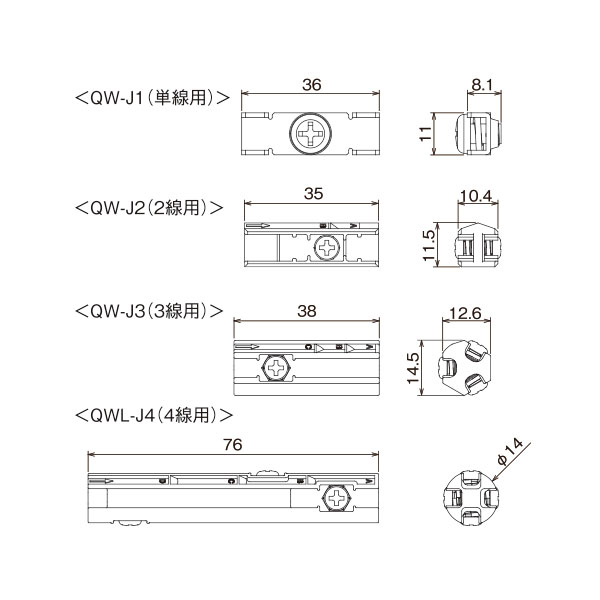

外形寸法図

材質

 QW-J1
  本体:真ちゅう(ニッケルメッキ)
  端子ねじ:鉄(三価クロメートメッキ)

 QW-J2/QW-J3/QWL-J4
  本体:ナイロン66
  端子ねじ、ナット:鉄(三価クロメートメッキ)

注意

※製品に足を掛けるなど荷重をしないでください。また、塗装はしないでください。
※油中、水中での使用はできません。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、高温・高湿の雰囲気
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用については弊社までお問い合わせください。
