OA-QWシリーズ 接続ガイド付属 3線式タイプ


センサー、リミットスイッチ等の信号線の中継・防水絶縁処理に。

OA-QWシリーズ接続ガイド付属(3線式タイプ)

特長

保護等級 カラー 定格電圧 耐環境
IP67 黒・ライトグレー 600V 耐油性・耐候性

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE
・用途 各種接続箇所の防水絶縁処理に。センサ・リミットスイッチのリード線・モーターの中継に。ねじ止め端子接続部分の防水絶縁処理に。信号線の中継に。

カタログのダウンロード

CADデータのダウンロード

オンラインショッピングで購入

型式の見方


型式・仕様

耐油性タイプ ゴムブッシュ:黒

型式 定格電圧 適合電線径(mm) 接続ガイド
ねじサイズ
(mm)
本体質量
(※1)
販売
単位
対応
固定具
ライトグレー L側 R側
OA-QW09S-3 OA-QW09SC1-3 AC/DC
600V
Ø4~9① Ø4~9① M3.5 約31g 10個 QW-H2
OA-QW11S-3 OA-QW11SC1-3 Ø8.5~11.5 Ø8.5~11.5 約28g
OA-QW13S-3 OA-QW13SC1-3 Ø11~13 Ø11~13 約26g
OA-QW0911S-3 OA-QW0911SC1-3 Ø4~9① Ø8.5~11.5 約30g
OA-QW0913S-3 OA-QW0913SC1-3 Ø4~9① Ø11~13 約29g
OA-QW1113S-3 OA-QW1113SC1-3 Ø8.5~11.5 Ø11~13 約27g
共通:使用周囲温度 -25~+80℃
(※1)黒色タイプの本体質量になります。

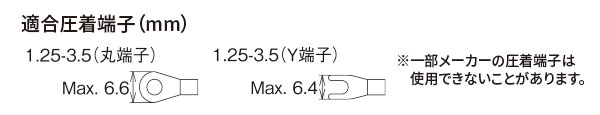

適合圧着端子

耐候性タイプ ゴムブッシュ:青

型式 定格電圧 適合電線径(mm) 接続ガイド
ねじサイズ
(mm)
本体質量
(※1)
販売
単位
対応
固定具
ライトグレー L側 R側
OA-QW09SE-3 OA-QW09SEC1-3 AC/DC
600V
Ø4~9① Ø4~9① M3.5 約31g 10個 QW-H2
OA-QW11SE-3 OA-QW11SEC1-3 Ø8.5~11.5 Ø8.5~11.5 約28g
OA-QW13SE-3 OA-QW13SEC1-3 Ø11~13 Ø11~13 約26g
OA-QW0911SE3 OA-QW0911SEC1-3 Ø4~9① Ø8.5~11.5 約30g
OA-QW0913SE-3 OA-QW0913SEC1-3 Ø4~9① Ø11~13 約29g
OA-QW1113SE-3 OA-QW1113SEC1-3 Ø8.5~11.5 Ø11~13 約27g
共通:使用周囲温度 -25~+80℃
(※1)黒色タイプの本体質量になります。

適合圧着端子

①についてはゴムブッシュの組み合わせにより適合電線径が変わります。

ゴムブッシュ組み合わせ

適合電線径(mm)
ゴムブッシュA+B Ø4~6
ゴムブッシュAのみ Ø6~9

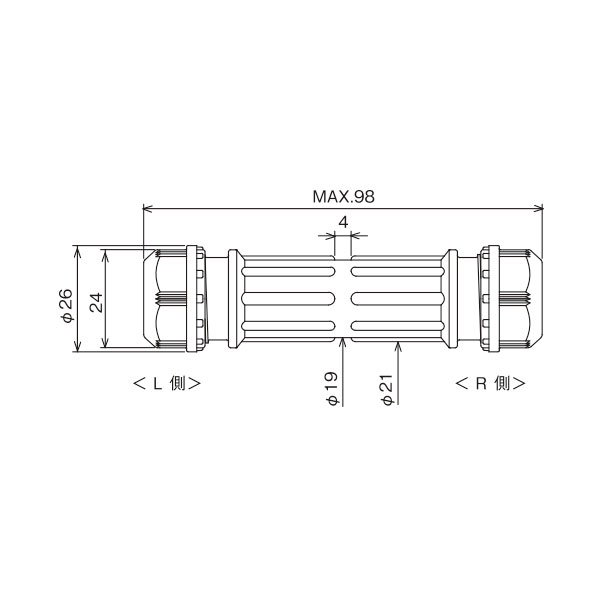

外形寸法図

外形寸法図

材質

材質

作業手順

ゲージにあわせて電線を切る。A:35~40mm  B:27~32mm C:19~24mm

1.ゲージにあわせて電線を切る。
A:35~40mm B:27~32mm
C:19~24mm

電線の被覆を剥ぎ取り、指定された圧着端子を使用する。

2.電線の被覆を剥ぎ取り、
指定された圧着端子を
使用する。

電線を接続ガイドにセットし、固定する。

3.電線を接続ガイドにセットし、
固定する。

締付キャップを締付け、電線を固定する。締付ガイドが中心にくる位置で締め込む。

4.締付キャップを締付け、
電線を固定する。
接続ガイドが中心にくる
位置で締め込む。

ゲージ付きガイド

  • 適合圧着端子を使用してください。
  • 穴1つに対して電線は1本で使用してください。
  • 電線被覆の材質、硬度により締付トルク、電線保持力が異なります。
  • 経年により電線の外径が変化すると保持力、防水性能が低下します。
  • 適合電線径以外、又は円形の電線以外(平形、平行コードなど)の使用は性能を確保できません。

オプション

ゴムブッシュ

ゴムブッシュ

固定具

固定具

接続ガイド

接続ガイド

注意

※製品に足を掛けるなど荷重をしないでください。また、塗装はしないでください。
※油中、水中での使用はできません。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、高温・高湿の雰囲気
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用については弊社までお問い合わせください。
  • 耐油性タイプ(ゴム色:黒)の場合
    日光の当たる場所では使用しないでください。
    油気の雰囲気でご使用ください。
    ※油気のない環境での使用は耐候性タイプをご使用ください。
  • 耐候性タイプ(ゴム色:青)の場合
    油気の雰囲気では使用しないでください。
    屋内でも油のかからない場所には耐候性タイプをお薦めします。
