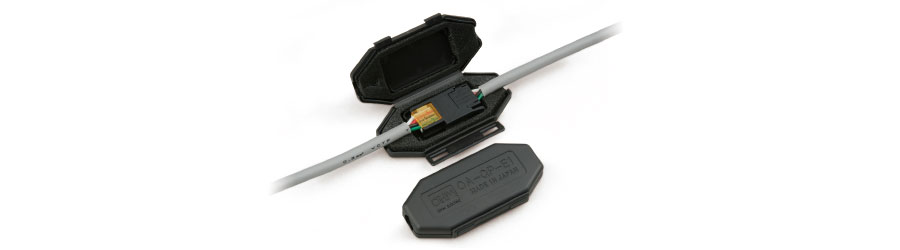

e-CON用防塵カバー「e-CONキャップ」


e-CONコネクタに簡単後付け、ワンタッチ。PAT.

e-CONキャップ e-CON用防塵カバー

特長

保護等級 カラー
IP54相当

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE
・用途 e-CONコネクタの防塵対策に。

カタログのダウンロード

CADデータのダウンロード

オンラインショップで購入


型式・仕様

型式 適合キャプタイヤ
外径(mm)
適合コネクタ 保護等級 使用周囲温度 本体色 本体
質量
販売
単位
OA-QP-E1 Ø0~7.0 下表による IP54相当 -20~+80℃ 約6g 10個

適合コネクタ

メーカー 極数 型式
スリーエムジャパン株式会社様 3極 プラグ側:37103-□□□□-000 FL
ソケット側:37303-□□□□-000 FL
4極 プラグ側:37104-□□□□-000 FL
ソケット側:37304-□□□□-000 FL
オムロン株式会社様 4極 プラグ側:XN2A-1430・XN2A-1470
ソケット側:XN2B-1430・XN2B-1470
タイコエレクトロニクス社様 3極 プラグ側:1473562-3
ソケット側:1746741-3
4極 プラグ側:1473562-4
ソケット側:1746741-4

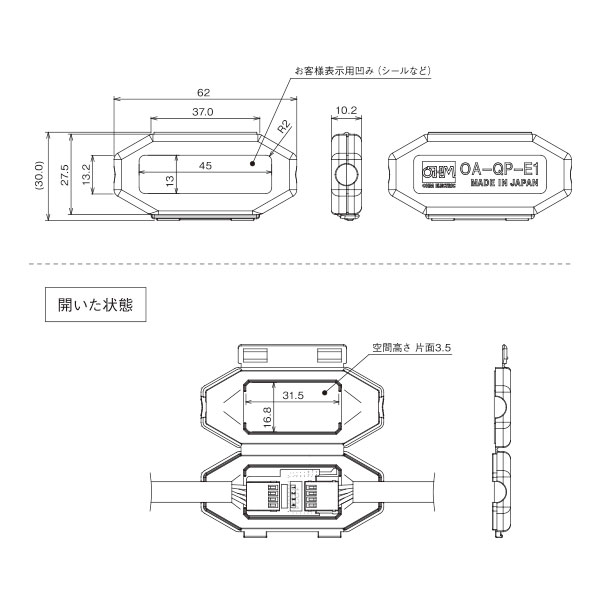

外形寸法図

外形寸法図

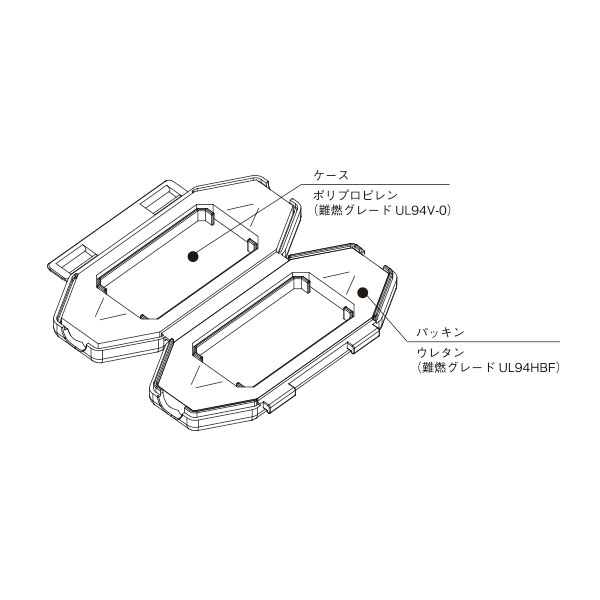

材質

材質

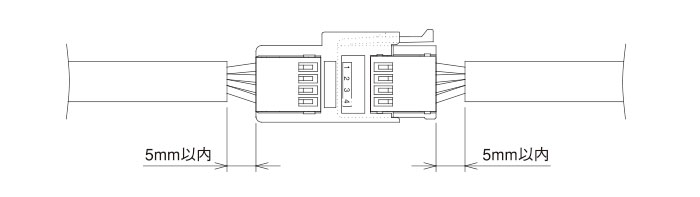

使用前の確認

キャプタイヤケーブルにて本製品を使用する際には、以下の寸法でコネクタの製作を行ってください。以下の寸法範囲以外の場合、本製品の性能を確保できない場合があります。

使用前の確認

作業手順

コネクタを準備する。

1.コネクタを
準備する。

保護カバーに接続したコネクタをセットする。

2.保護カバーに
接続したコネクタを
セットする。

コネクタカバーを閉じる。

3.コネクタカバーを
閉じる。

ロックする。

4.ロックする。

完成

5.完成

プラグ側またはソケット側のみのコネクタの保護も可能です。
【固定したい場合】
CCホルダー「OL-G4A-80」(別売)を使用することにより固定が可能です。

プラグ側またはソケット側のみのコネクタの保護も可能

プラグ側またはソケット側のみのコネクタの保護も可能

CCホルダーをM4ねじで固定する。

CCホルダーを
M4ねじで固定する。

e-CONキャップをCCホルダーに装着する。

e-CONキャップを
CCホルダーに
装着する。

結束バンドを通し、ケーブル2ヶ所を固定する。

結束バンドを通し、
ケーブル2ヶ所を
固定する。

注意

※防水仕様ではありません。
※適合コネクタ以外のコネクタは使用できません。
※円形の電線以外(平形、平行コードなど)は使用できません。

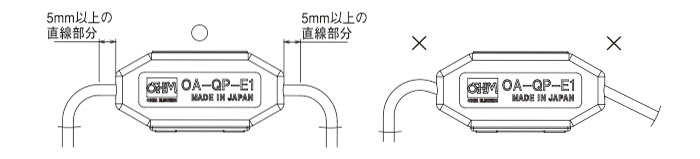

※引出電線を保護カバーの根元から極度に曲げないようにしてください。保護性能が確保できない場合があります。
※一度施工した保護カバーに異径の電線を使用しないでください。パッキンが電線形状に変更する事により保護性能を確保しているため、最施工の際に異なる電線径に使用した場合、保護性能が確保できない場合があります。

注意

※コネクタに流す電流値による本製品を使用した場合の温度上昇につきましてはお客様にて事前に確認を行ってください。
※以下の環境での使用・保管はしないでください。製品劣化の原因となります。
  1. 直接雨のかかる場所
  2. 強酸・有機溶剤(キシレン、ニトロベンゼン、酢酸エチルなど) の雰囲気
  3. 水蒸気・オゾンの雰囲気
  4. 油中、水中
その他、特殊環境でのご使用についてはご使用前に弊社までお問い合わせください。
