マイクロスイッチ用絶縁カバー「マイクロケース」


マイクロスイッチの絶縁及び電線の保持・保護に。

マイクロスイッチ用絶縁カバー マイクロケース

取得規格

欧州RoHS2 中国RoHS CE UL CSA PSE
・用途 マイクロスイッチの絶縁及び電線の保持・保護に。(取付ピッチP=25.4のマイクロスイッチに使用可能)

カタログのダウンロード

CADデータのダウンロード

オンラインショップで購入

適合マイクロスイッチ

メーカー 型式
オムロン株式会社様 マイクロスイッチ一般型 形Z、形A、形X、形DZ
アズビル株式会社様 基本形マイクロスイッチ BZ、BA/BEシリーズ
パナソニック株式会社様 ニューZ基本型(AM1)
※弊社では販売しておりません。

型式・仕様

型式 形状 適合電線径 使用周囲温度 本体質量 販売単位
1段目 2段目 3段目
OM-1 45°型 Ø4~5 Ø5~8 Ø8~10 -25~+70℃ 約19g 10個
OM-2 90°型 Ø5~6 Ø6~9 - 約21g 20個

外形寸法図

外形寸法図

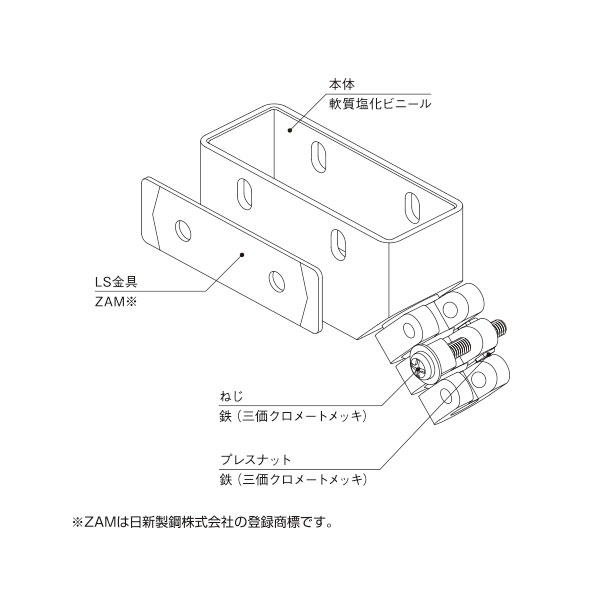

材質

材質

作業手順

マイクロケースをカットする。使用する電線径に合わせてクランプ部分をカットする。

1.マイクロケースをカットする。使用する電線径に合わせてクランプ部分をカットする。

配線されたマイクロスイッチをマイクロケースの中に入れる。

2.配線されたマイクロスイッチをマイクロケースの中に入れる。

ケースに入れた状態

3.ケースに入れた状態

締付ねじを締めて電線を固定する。

4.配線されたマイクロスイッチをマイクロケースの中に入れる。

LS金具と共にマイクロスイッチを固定する。

5.LS金具と共にマイクロスイッチを固定する。

・電線被覆の材質、硬度により締付トルク、電線保持力が異なります。
・経年により電線の外径が変化すると保持力、防水性能が低下します。

サンプル請求

サンプルをご希望のお客様は、「サンプル請求フォーム」より直接ご依頼いただくか、「サンプル請求シート」をダウンロードし、必要事項をご記入の上FAXしてください。

注意

※塗装はしないでください。
※本製品は防水タイプではありません。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、高温・高湿の雰囲気
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用についてはご使用前に弊社までお問い合わせください。
