ねじ止め用多連式絶縁キャップ分岐配線用 OA-QTM


T分岐用(3極・4極)センサー配線に。

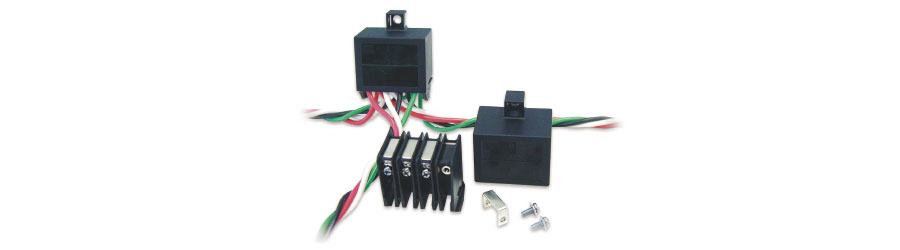

ねじ止め用多連式絶縁キャップ OA-QTM633・834 分岐配線用

特長

カラー 定格電圧 定格電流 端子台極数
600V 15A 3~6P、4~8P

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE
・用途 各種機械の省配線システム(CCリンクetc.)の分岐配線に。電源回路の分岐・並列同期運転の配線に。

カタログのダウンロード

CADデータのダウンロード

オンラインショップで購入

端子金具を取り外すことにより3~6Pまたは4~8Pに対応します。(画像はOA-QTM834です)

端子金具取り外し前

端子金具取り外し前

端子金具取り外し後

端子金具取り外し後

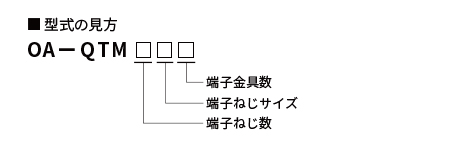

型式・仕様

型式 極数 定格
電圧
最大適合電線径
(mm)
端子ねじ 使用周囲温度 本体質量 販売単位
OA-QTM633 3P~6P AC/DC
600V 15A
Ø3.5×2本
端子ねじ
M3×8
フリータンシねじ
-20~+80℃ 約32g 10個
OA-QTM834 4P~8P 約41g

適合圧着端子

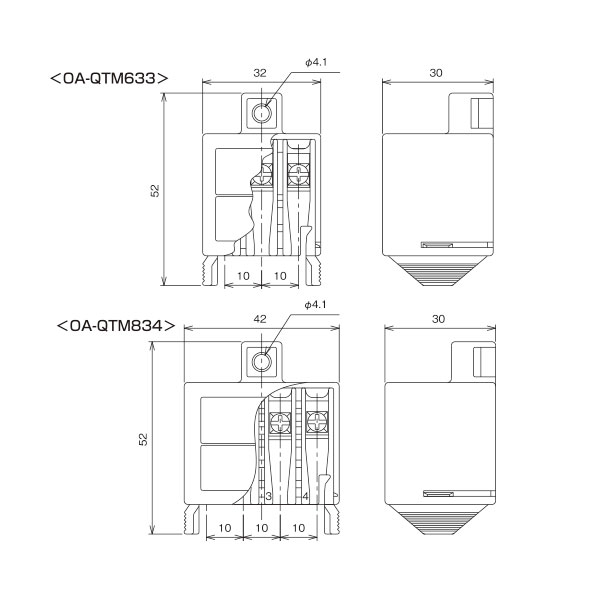

外形寸法図

外形寸法図

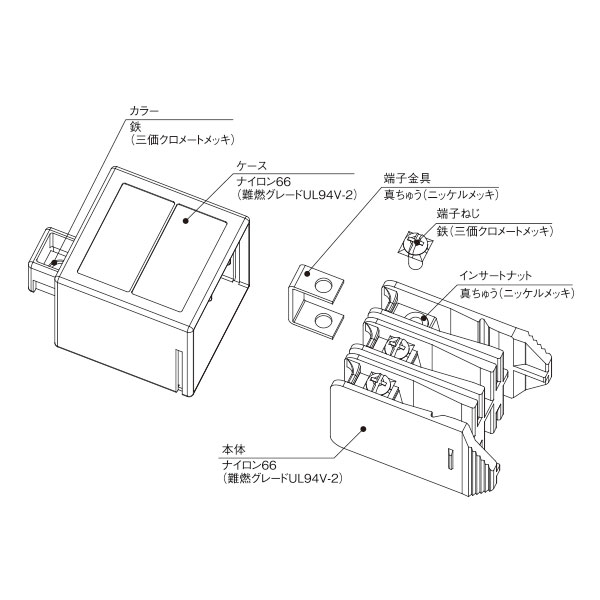

材質

材質

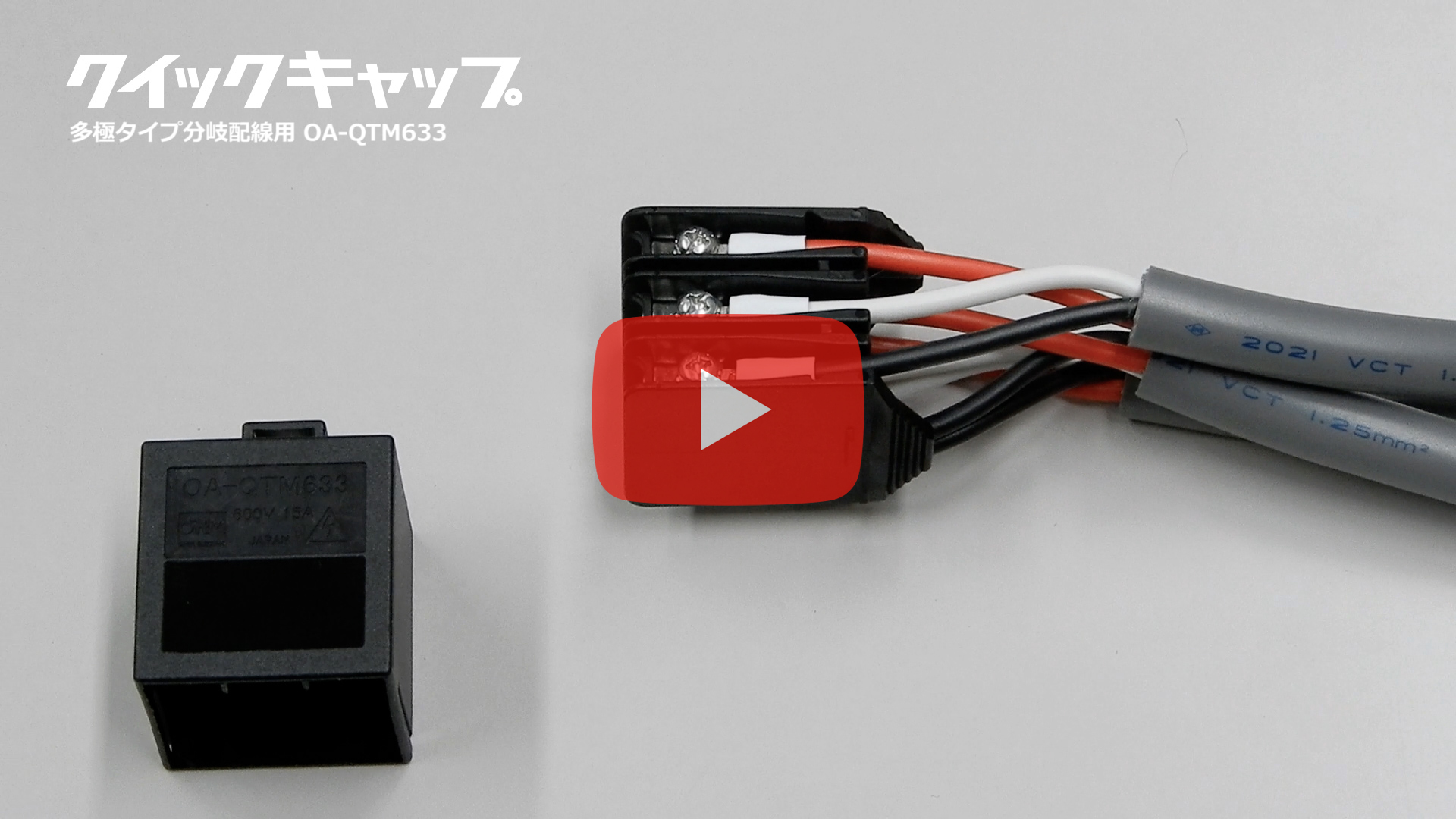

作業手順

電線を接続する。

1.電線を接続する。

ケースへ入れる。

2.ケースへ入れる。

「パチン」と音がするまで押し込む。

3.「パチン」と音がするまで押し込む。

ねじ止めする場合

ねじ止めする場合

結束バンドで固定する場合

結束バンドで固定する場合

・付属ねじ、適合圧着端子を使用してください。
・ねじに緩みがないことを必ず確認してください。
・圧着端子の向きが不適切な接続又は圧着端子が3個以上の接続はしないでください。

オプション

保護キャップ

OA-QTM用保護キャップ

2点止め固定具

OA-QTM用2点止め固定具

注意

※施工後、必ず電線の挿入口は下に向けるか、異物が侵入しないような処理をしてください。埃等が堆積し、焼損などの原因となります。
※通電中にはカバーを外さないでください。
※OA-QTMシリーズに防塵防水性能はありません。(防水が必要な所にはOA-QWシリーズをご使用ください)
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、恒温・高湿の雰囲気
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用についてはご使用前に弊社までお問い合わせください。
