OA-QTM ねじ止め用多連式 中継用


丸型圧着端子による中継箇所が複数ある場所の絶縁処理に。OA-QMを複数使用する箇所に。

ねじ止め用多連式絶縁キャップ OA-QTM

※保護キャップはオプション(別売)です。

特長

カラー 定格電圧 端子台極数
600V 3P・4P・6P
※定格電流値は各絶縁キャップに使用可能な電線の許容電流に準じます。
テープ巻き一切不要。個人差のない安定した絶縁処理が可能です。

取得規格

欧州RoHS2 中国RoHS CE UL CSA PSE
・用途 モータ端子、バルブ端子などの圧着丸端子同士のねじ止め接続の絶縁処理に。

カタログのダウンロード

CADデータのダウンロード

オンラインショップで購入

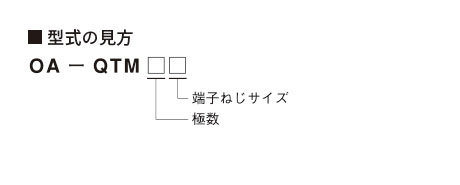

型式の見方


型式・仕様

型式 極数 定格電圧 最大適合電線径(mm) 使用周囲温度 本体質量 販売単位
OA-QTM32 3P AC/DC
600V
Ø3×2本/端子ねじ -20~+80℃ 約5g 20個
OA-QTM33 Ø3.5×2本/端子ねじ 約10g
OA-QTM34 Ø5×2本/端子ねじ 約15g
OA-QTM44 4P 約19g
OA-QTM64 6P 約30g 10個

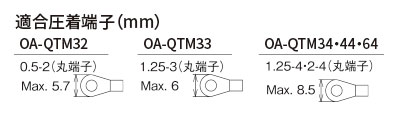

適合圧着端子

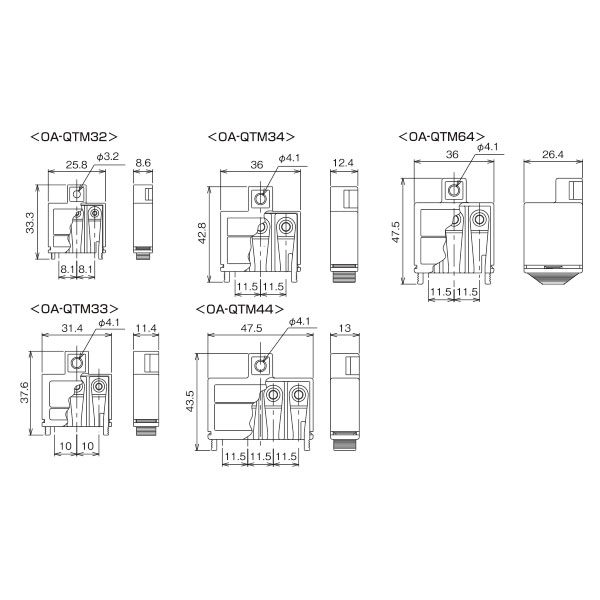

外形寸法図

外形寸法図

材質

材質

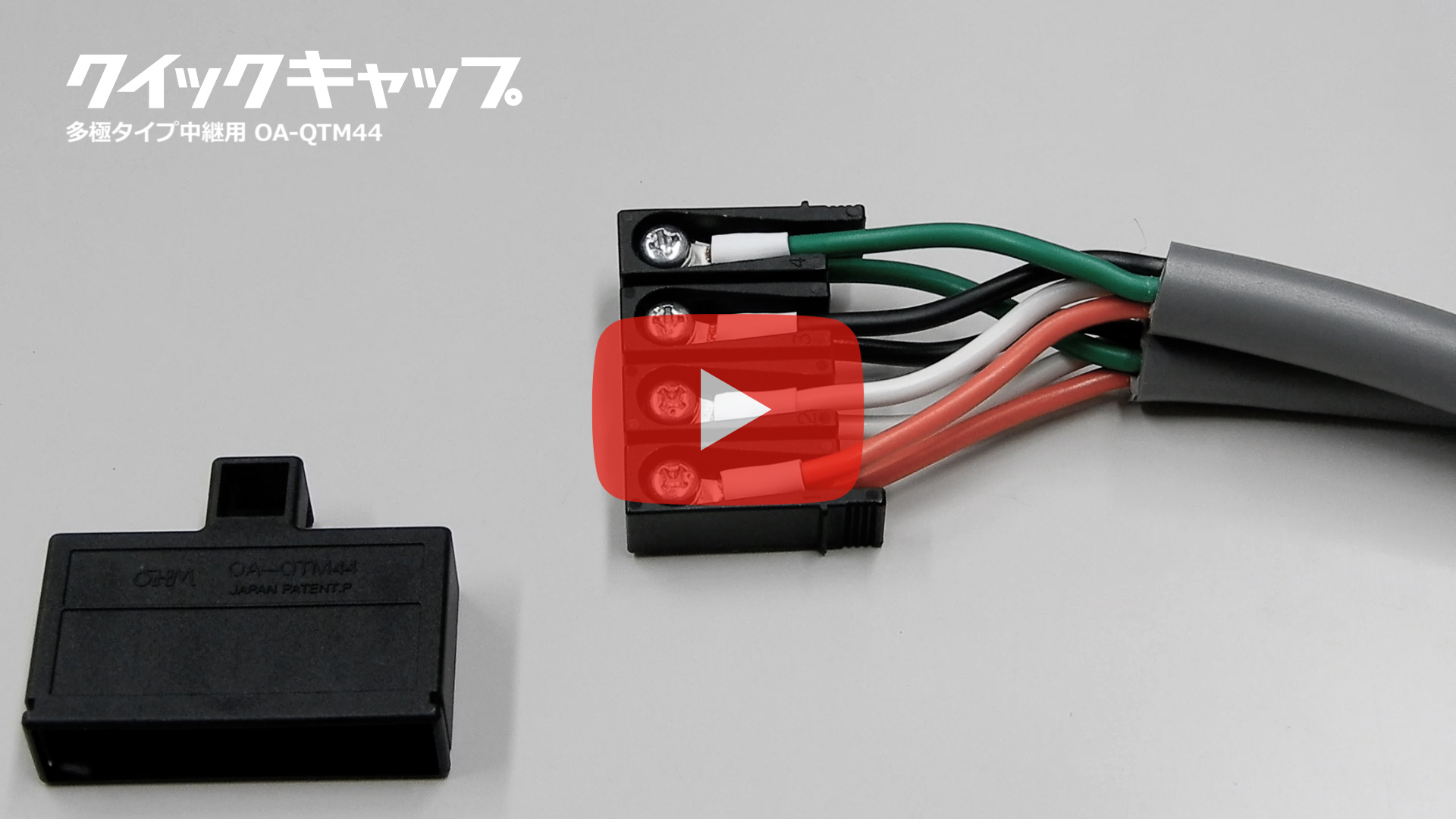

作業手順

電線を接続する。

1.電線を接続する。

ケースへ入れる。

2.ケースへ入れる。

「パチン」と音がするまで押し込む。

3.「パチン」と音がするまで押し込む。

ねじ止めする場合

ねじ止めする場合

結束バンドで固定する場合

結束バンドで固定する場合

・付属ねじ、適合圧着端子を使用してください。
・ねじに緩みがないことを必ず確認してください。
・圧着端子の向きが不適切な接続又は圧着端子が3個以上の接続は
 しないでください。
※ OA-QTMシリーズ(中継用)施工時の注意

型式彫刻面を上にしてケースを外してください。

型式彫刻面を上にしてケースを
外してください。

型式彫刻面を下にしてケースを外すと端子ねじが落下します。

型式彫刻面を下にしてケースを
外すと端子ねじが落下します。

オプション

保護キャップ

OA-QTM用保護キャップ

2点止め固定具

OA-QTM用2点止め固定具

サンプル請求

サンプルをご希望のお客様は、「サンプル請求フォーム」より直接ご依頼いただくか、「サンプル請求シート」をダウンロードし、必要事項をご記入の上FAXしてください。

注意

※施工後、必ず電線の挿入口は下に向けるか、異物が侵入しないような処理をしてください。埃等が堆積し、焼損などの原因となります。
※通電中にはカバーを外さないでください。
※OA-QTMシリーズに防塵防水性能はありません。(防水が必要な所にはOA-QWシリーズをご使用ください)
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、恒温・高湿の雰囲気
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用についてはご使用前に弊社までお問い合わせください。
