丸端子ねじ止め用絶縁キャップ OA-QCM


ねじ止め端子に被せるだけで絶縁処理。(8・10mm用)

丸端子ねじ止め用絶縁キャップ OA-QCM

※OA-QCM8の画像は旧タイプ(ロック部:グレー)になります。

特長

カラー 定格電圧
600V

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE
・用途 モータ端子、バルブ端子などの圧着丸端子同士のねじ止め接続の絶縁処理に。

カタログのダウンロード

CADデータのダウンロード

オンラインショップで購入

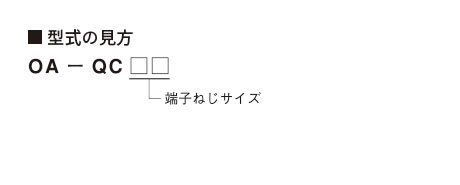

型式の見方


型式・仕様

型式 最大
適合電線径(mm)

(ロック部)
付属品 本体質量 販売単位
OA-QCM8 Ø11×2本 ベージュ 六角ボルト(M8×12)全ねじ
SW(スプリングワッシャーM8)
六角ナット(M8)
約26g 1袋
(10個入)
OA-QCM10 Ø13×2本 六角ボルト(M10×15)全ねじ
SW(スプリングワッシャーM10)
六角ナット(M10)
約47g

適合圧着端子

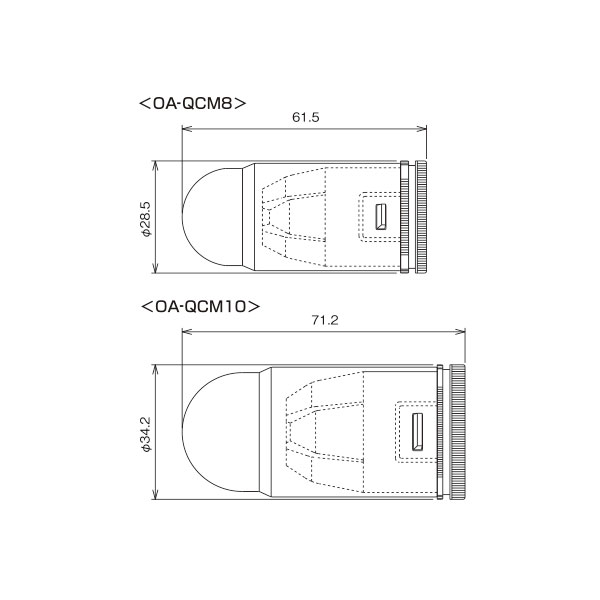

外形寸法図

外形寸法図

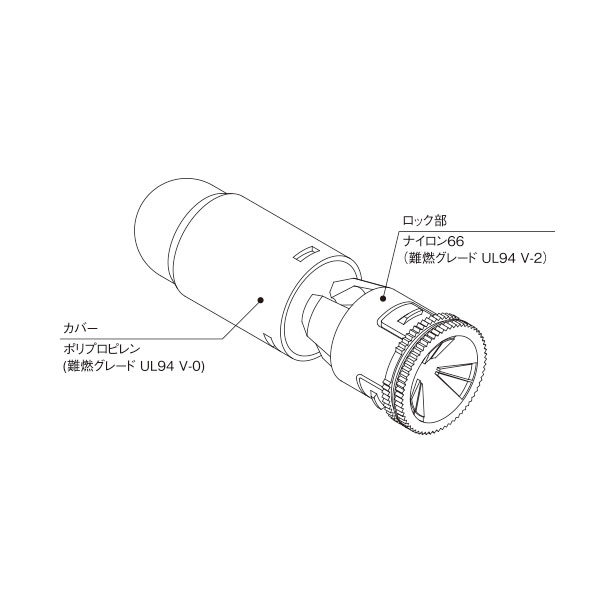

材質

材質

作業手順

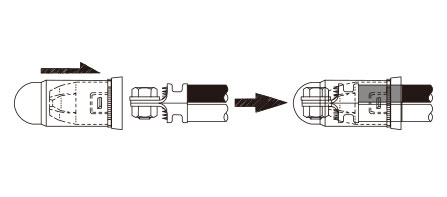

電線を接続する。

1.電線を接続する。

電線を本体にはめ込む。

2.電線を本体にはめ込む。

※絶縁キャップに指を入れないこと。

※絶縁キャップに指を
入れないこと。

「パチン」と音がするまで押し込む。(※絶縁キャップが抜けないことを必ず確認すること)

4.「パチン」と音がするまで
押し込む。(※絶縁キャップが
抜けないことを必ず確認する)

・絶縁キャップに指を入れないでください。ケガの原因となります。
・付属ボルト、適合圧着端子を使用してください。
・ボルトに緩みがないことを必ず確認してください。
・圧着端子の向きが不適切な接続又は圧着端子が3個以上の接続はしないでください。
・「パチン」と音がするまで押し込んだ後、絶縁キャップが抜けないことを確認してください。

※画像は旧タイプ(ロック部:グレー)になります。

オプション

粉塵の侵入を防ぎます。本体ロック部と組み合わせてご使用ください。

QCMオプション

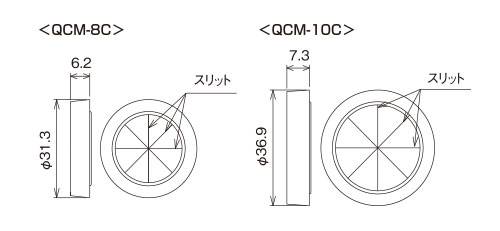

外形寸法図

外形寸法図

作業手順

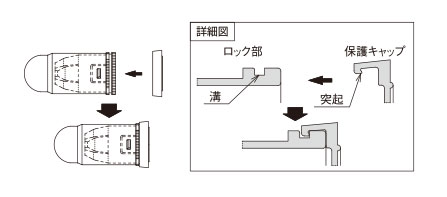

保護キャップをOA-QCMに取り付けてから電線を差し込む。

1.保護キャップをOA-QCMに取り付けてから電線を差し込む。

「パチン」と音がするまでOA-QCMを押し込む。

2.「パチン」と音がするまでOA-QCMを押し込む。

注意

※施工後、必ず電線の挿入口は下に向けるか、異物が侵入しないような処理をしてください。埃等が堆積し、焼損などの原因となります。
※通電中にはカバーを外さないでください。
※本製品は防水タイプではありません。(防水が必要な所にはOA-QWシリーズをご使用ください)
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、恒温・高湿の雰囲気
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用についてはご使用前に弊社までお問い合わせください。
