屋内配線用E型スリーブ絶縁キャップ「トーメーキャップ」

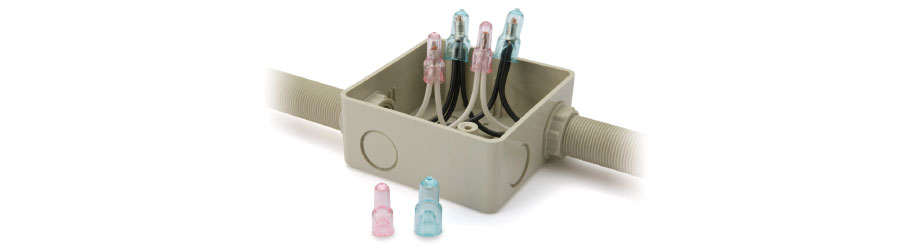

「パチン」と被せるだけ!Eスリーブ圧着接続の絶縁処理に。

トーメーキャップ

取得規格

欧州RoHS2 中国RoHS CE UL CSA PSE
・公共建築工事標準仕様書記載
・公共住宅建設工事共通仕様書記載
・内線規程記載工法
・電気設備技術基準記載

カタログのダウンロード

CADデータのダウンロード

オンラインショッピングで購入


型式・仕様

型式 適合スリーブ 本体色 定格電圧 使用周囲温度 本体質量 販売単位
OP-1 JIS銅線用裸圧着スリーブE-小 透明赤 AC/DC
600V
-20~+80℃ 約2g 1袋
(100個入)
OP-2 JIS銅線用裸圧着スリーブE-中、大 透明青

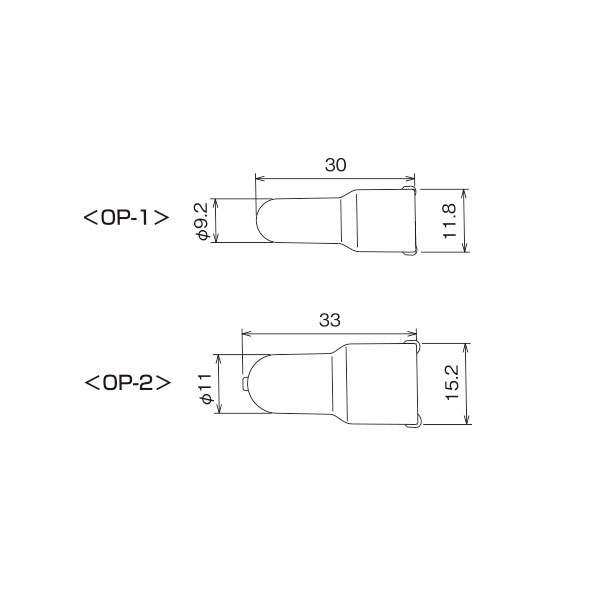

外形寸法図

外形寸法図

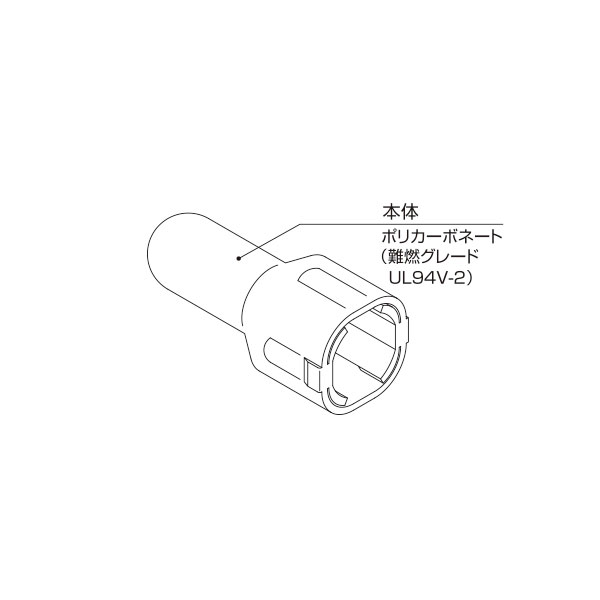

材質

材質

作業手順

圧着作業 芯線の端はスリーブの端から1~2mmであること。

1.圧着作業。芯線の端はスリーブの端から1~2mmであること。

芯線にキャップを被せる。

2.芯線にキャップを被せる。

「パチン」と音がするまでキャップを被せる。

3.「パチン」と音がするまでキャップを被せる。

キャップをひねらずまっすぐに倒しこみ、ボックスへ納める。

4.キャップをひねらずまっすぐに倒しこみ、ボックスへ納める。

サンプル請求

サンプルをご希望のお客様は、「サンプル請求フォーム」より直接ご依頼いただくか、「サンプル請求シート」をダウンロードし、必要事項をご記入の上FAXしてください。

注意

  • Eスリーブ以外は絶対に使用しないこと。
  • 規程の工具で正しく圧着すること。
  • 右図のような圧着は絶対にしないこと。
  • E-小スリーブをOP-2(E-中、大スリーブ用)で
    キャップしないこと。
  • キャップを被せた後、引っ張って抜けないことを
    必ず確認すること。
 必ず屋内配線用ボックス内でご使用ください。

注意

注意

※必ず屋内配線用ボックス内でご使用ください。
※ご使用の前に必ず取扱説明書をよくお読みのうえ、正しくお使いください。
※施工後、必ず電線の挿入口は下に向けるか、異物が侵入しないような処置をしてください。埃等が堆積し、焼損などの原因となります。
※以下の環境での使用・保管はしないこと。漏電、製品劣化の原因になります。
  1. 湿度90%RH以上。
  2. 強アルカリ(アンモニアなど)、芳香族およびハロゲン化炭化水素(シンナー・トルエン・ベンゼン、クロロホルムなど)の雰囲気。
  3. 油気、塩気の雰囲気。
  4. 水、ほこり、ゴミがかかる場所。
その他、特殊環境でのご使用についてはご使用前に弊社までお問い合わせください。
