配線パーツ

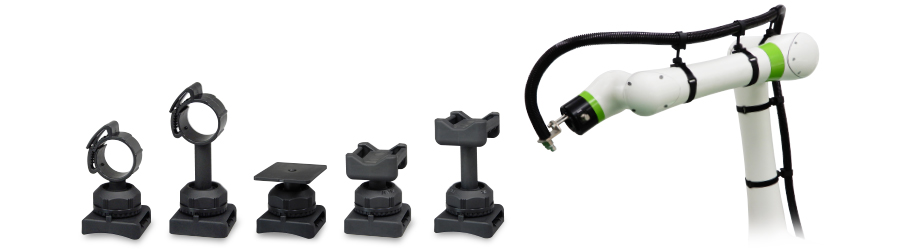

CH-TM ロボット用


ロボット動作におけるケーブルやエアホース等の動的負荷を軽減。 PAT.P

CH-TM

特長

  • 通線本数やフレキのサイズにより保持部の径を可変可能
  • ホルダーがフレキシブルに可動
  • ホルダー内の凸によりフレキを固定
  • 締付キャップが回転し、ホルダーの可動・固定が可能
  • ケーブル・エアホース等の固定ができる専用ゴムブッシュ
  • 位置ずれを防止する取付面の滑り止めパッキン
  • アームに部品を直接固定できるマルチプレート

取得規格

欧州RoHS2 中国RoHS CE UL CSA PSE
・用途 ロボット用ケーブルやエアホース等の動的負荷の軽減に。

カタログのダウンロード

CADデータのダウンロード


型式・仕様

型式 取付方法 ホルダー部・スタンド部 形状 使用周囲温度 本体色 本体質量 販売単位
CH-TM1 結束バンド Ø 20 -25~+80℃ 約15g 5個
CH-TM2 約16g
CH-TM3 平面 M4 タッピング用 下穴付 約14g

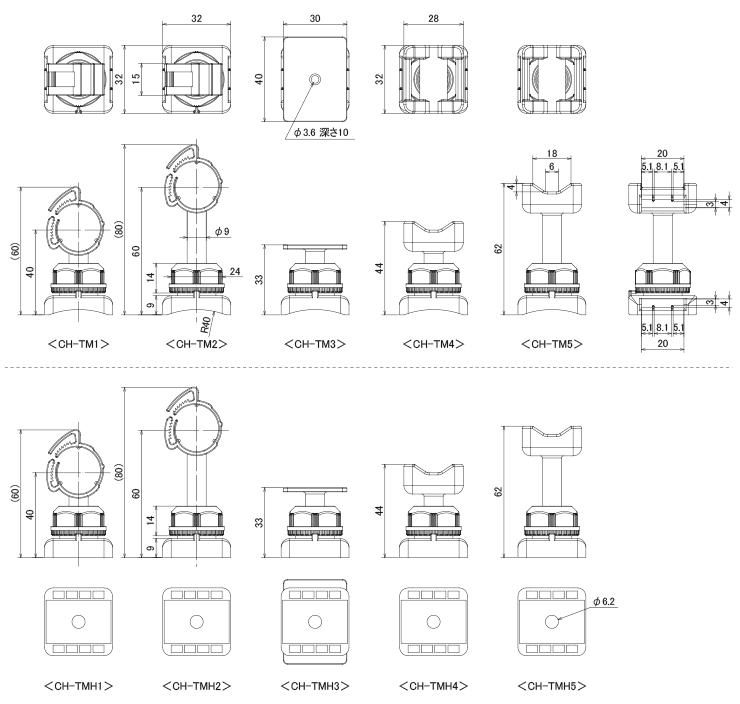

外形寸法図

外形寸法図

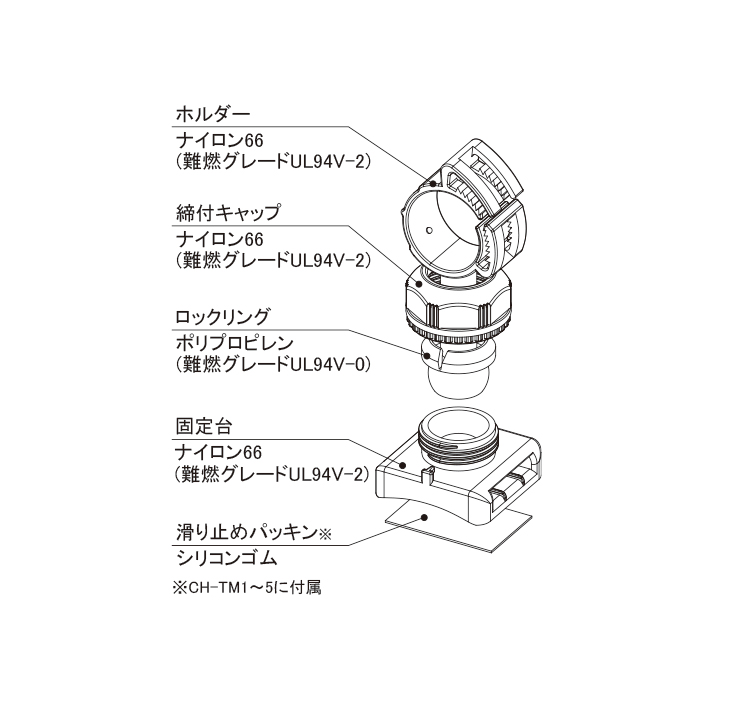

材質

材質

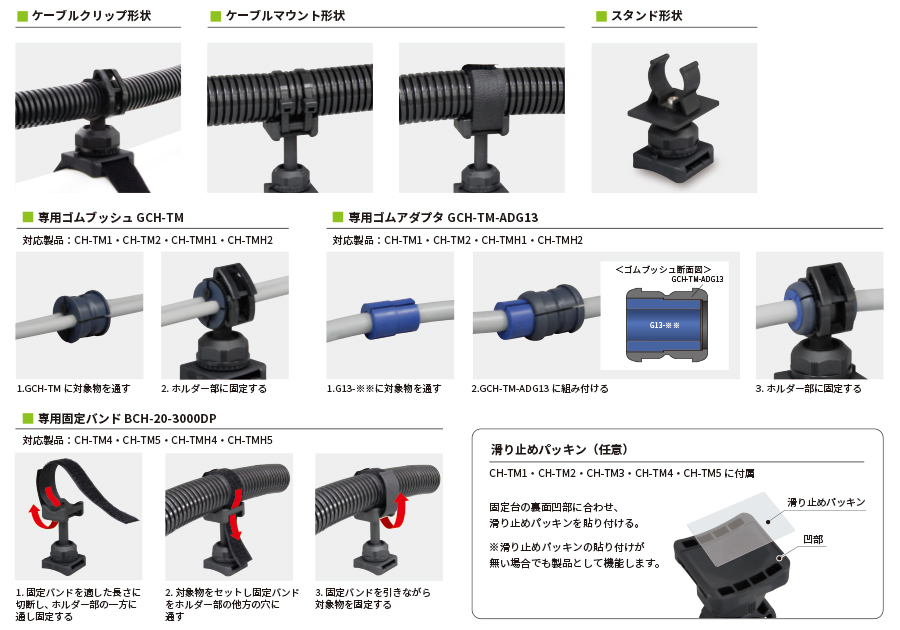

作業手順

1.滑り止めパッキンを貼り付ける。(任意)

固定台の裏面凹部に合わせ、滑り止めパッキンを貼り付ける。

※滑り止めパッキンの貼付無しでも、CCホルダーとして機能します。

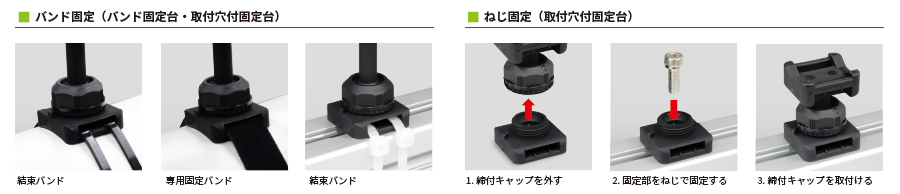

2.CCホルダーを取り付ける。

結束バンドの種類・幅・本数に合った位置に通し、固定する。

固定台が動かない様に固定してください。
固定台が動いてしまうと、取付面との摩擦により滑り止めパッキンがはがれ、機能を損ねる要因となります。

作業手順


3.対象物を固定する。

【専用ゴムブッシュを使用する場合】
対象物の無い穴へブラインドバーを挿入すると固定力が増します。

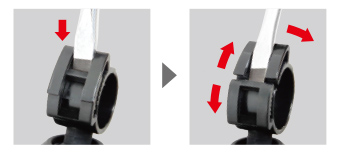

ホルダー部の解除方法

マイナスドライバ―を差し込み、こじる。

可動・固定方法

締付キャップの締め付け具合により固定強度が変えられます。

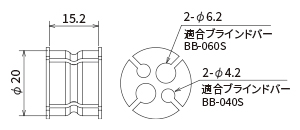

専用ゴムブッシュ(オプション)

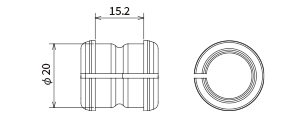

■外形寸法図

型式 適合電線径(mm) 穴数 適合品型式 本体色 本体質量 販売単位
GCH-TM Ø 3~4(2穴)
Ø 5~6(2穴)
4 CH-TM1
CH-TM2
約5g 5個
【材質】シリコンゴム

ブラインドバー(オプション)

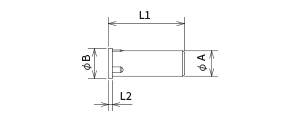

■外形寸法図

型式 適用穴径
(mm)
本体
質量
販売
単位
寸法(mm)
A B L1 L2
BB-040S Ø 4.0 約0.5g 10個 4 5 16 1
BB-060S Ø 6.0 約1.0g 6 7 18
【材質】ナイロン66(難燃グレードUL94V-2)

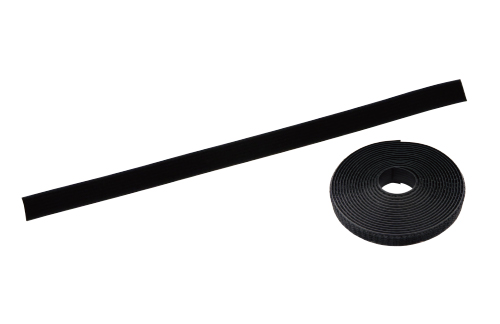

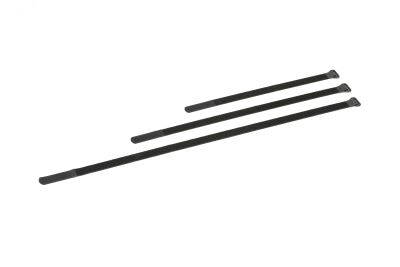

専用固定バンド(オプション)

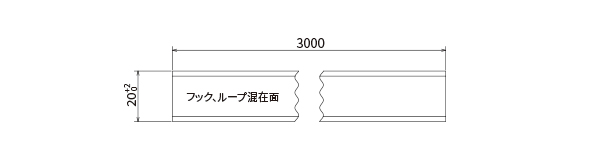

■外形寸法図

型式
(mm)
面ファスナ
長さ(mm)
使用範囲(mm) 使用周囲温度 本体色 本体質量 販売単位 寸法A
(mm)
直径 円周
BCH-20-370 20 370 Ø 75~98 235~310 -10~80℃ 約4g 5本 370+15
BCH-20-510 510 Ø 98~143 305~450 約5g 510+18
【材質】面ファスナ:ナイロン バックル:ポリアセタール

サンプル請求

サンプルをご希望のお客様は、「サンプル請求フォーム」より直接ご依頼いただくか、「サンプル請求シート」をダウンロードし、必要事項をご記入の上FAXしてください。

注意

※本製品に過剰な外力を加えないでください。また、塗装はしないでください。
※本製品を分解しないでください。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、高温・高湿の雰囲気。
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用については弊社までお問い合わせください。
