OA-Wシリーズ スリットタイプ


ゴムブッシュにスリット入り。コネクタ付ケーブルの引込、引出部に。

キャプコンOA-Wシリーズ スリットタイプ

特長

保護等級 カラー 耐環境
IP67 黒・ライトグレー・ベージュ 耐油性・耐候性

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE
・用途
【W16・W22型】LANケーブル・光ケーブル・センサー線の引込、引出部に。複数またはその他端末処理済ケーブルの引込・引出部に。
【W28・W36型】CVD、CVT電線の引込・引出部に。

CADデータのダウンロード

オンラインショッピングで購入

型式の見方




型式・仕様

耐油性タイプ ゴムブッシュ:黒 Oリング:黒

型式 適合
コネクタ
外径
適合
電線径
(mm)
穴数 取付
穴径
(mm)
取付
ねじ
適合
板厚
本体
質量
※1
販売
単位
ライトグレー ベージュ
OA-W16-0901RS OA-W16-0901RSC1 OA-W16-0901RSB Ø14
以下
Ø4~9① 1 Ø21 CTG16
(G1/2)
4mm
以下
約14g 20個
OA-W16-1151RS OA-W16-1151RSC1 OA-W16-1151RSB Ø8.5~11.5 約12g
OA-W16-1301RS OA-W16-1301RSC1 OA-W16-1301RSB Ø11~13 約11g
OA-W16-0334RS OA-W16-0334RSC1 OA-W16-0334RSB Ø2.2~3.3 4 約14g
OA-W16-0404RS OA-W16-0404RSC1 OA-W16-0404RSB Ø3~4
OA-W16-0503RS OA-W16-0503RSC1 OA-W16-0503RSB Ø4~5 3
OA-W22-0801RS OA-W22-0801RSC1 OA-W22-0801RSB Ø19
以下
Ø5~8 1 Ø28 CTG22
(G3/4)
6mm
以下
約35g 10個
OA-W22-0604RS OA-W22-0604RSC1 OA-W22-0604RSB Ø5~6 4 約36g
OA-W28-2001RS OA-W28-2001RSC1 OA-W28-2001RSB Ø23
以下
Ø13~20② 1 Ø34 CTG28
(G1)
5.5mm
以下
約71g
OA-W28-0982RS OA-W28-0982RSC1 OA-W28-0982RSB Ø9.8 2 約73g
OA-W28-0983RS OA-W28-0983RSC1 OA-W28-0983RSB 3 約72g
OA-W36-1352RS OA-W36-1352RSC1 OA-W36-1352RSB Ø30
以下
Ø13.5 2 Ø42 CTG36
(G1 1/4)
7.5mm
以下
約119g 5個
OA-W36-1353RS OA-W36-1353RSC1 OA-W36-1353RSB 3 約116g
共通:使用周囲温度 -25~+80℃ ※1 黒色タイプの本体質量になります。

耐候性タイプ ゴムブッシュ:青 Oリング:青

型式 適合
コネクタ
外径
適合
電線径
(mm)
穴数 取付
穴径
(mm)
取付
ねじ
適合
板厚
本体
質量
※1
販売
単位
ライトグレー ベージュ
OA-W16-0901RSE OA-W16-0901RSEC1 OA-W16-0901RSEB Ø14
以下
Ø4~9① 1 Ø21 CTG16
(G1/2)
4mm
以下
約14g 20個
OA-W16-1151RSE OA-W16-1151RSEC1 OA-W16-1151RSEB Ø8.5~11.5 約12g
OA-W16-1301RSE OA-W16-1301RSEC1 OA-W16-1301RSEB Ø11~13 約11g
OA-W16-0334RSE OA-W16-0334RSEC1 OA-W16-0334RSEB Ø2.2~3.3 4 約14g
OA-W16-0404RSE OA-W16-0404RSEC1 OA-W16-0404RSEB Ø3~4
OA-W16-0503RSE OA-W16-0503RSEC1 OA-W16-0503RSEB Ø4~5 3
OA-W22-0801RSE OA-W22-0801RSEC1 OA-W22-0801RSEB Ø19
以下
Ø5~8 1 Ø28 CTG22
(G3/4)
6mm
以下
約35g 10個
OA-W22-0604RSE OA-W22-0604RSEC1 OA-W22-0604RSEB Ø5~6 4 約36g
OA-W28-2001RSE OA-W28-2001RSEC1 OA-W28-2001RSEB Ø23
以下
Ø13~20② 1 Ø34 CTG28
(G1)
5.5mm
以下
約71g
OA-W28-0982RSE OA-W28-0982RSEC1 OA-W28-0982RSEB Ø9.8 2 約73g
OA-W28-0983RSE OA-W28-0983RSEC1 OA-W28-0983RSEB 3 約72g
OA-W36-1352RSE OA-W36-1352RSEC1 OA-W36-1352RSEB Ø30
以下
Ø13.5 2 Ø42 CTG36
(G1 1/4)
7.5mm
以下
約119g 5個
OA-W36-1353RSE OA-W36-1353RSEC1 OA-W36-1353RSEB 3 約116g
共通:使用周囲温度 -25~+80℃ ※1 黒色タイプの本体質量になります。
*W36型耐候性タイプはゴムブッシュが黒色になります。
①、②についてはゴムブッシュの組み合わせにより適合電線径が変わります。

ゴムブッシュ組み合わせ

① 適合電線径(mm) ② 適合電線径(mm)
ゴムブッシュA+B Ø4~6 Ø13~16
ゴムブッシュAのみ Ø6~9 Ø16~20

外形寸法図

外形寸法図

材質

材質

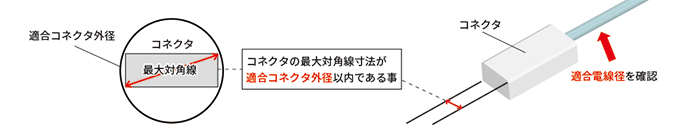

適合コネクタ外径・電線径の選定手順

引込/引出が可能なコネクタと電線径については、型式・仕様の「適合コネクタ外径」及び「適合電線径」よりご確認ください。

適合コネクタ外径及び適合電線径の選定手順

作業手順

  1. 取付部に穴加工、またはねじ加工を施す。
  2. キャプコンを取付ける。

締付キャップ、Wシール、ゴムブッシュを取り外す。

3.締付キャップ、Wシール、ゴムブッシュを取り外す。

締付キャップ、Wシール、ニップルの順にコネクタと電線を通す。

4.締付キャップ、Wシール、ニップルの順にコネクタと電線を通す。

ゴムブッシュのスリット部を広げ電線に通し、Wシールを装着する。

5.ゴムブッシュのスリット部を広げ電線に通し、Wシールを装着する。

締付キャップを締め、電線を固定する。

6.締付キャップを締め、電線を固定する。

  • 穴1つに対して電線は1本で使用してください。
  • 電線被覆の材質、硬度により締付トルク、電線保持力が異なります。
  • 経年により電線の外径が変化すると保持力、防水性能が低下します。
  • 適合電線径以外、又は円形の電線以外(平形、平行コードなど)の使用は性能を確保できません。
  • ロックナット、締付キャップの締付量を各々適正に管理するには、ニップルをスパナ等で固定しながら締付キャップを締め付けてください。

オプション

ブラインドバー

ゴムブッシュ

ロックナット

ロックナット

注意

※製品に足を掛けるなど荷重をしないでください。また、塗装はしないでください。
※油中、水中での使用はできません。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、高温・高湿の雰囲気
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用については弊社までお問い合わせください。
  • 耐油性タイプ(ゴム色:黒)の場合
    日光の当たる場所では使用しないでください。
    油気の雰囲気でご使用ください。
    ※油気のない環境での使用は耐候性タイプをご使用ください。
  • 耐候性タイプ(ゴム色:青)の場合
    油気の雰囲気では使用しないでください。
    屋内でも油のかからない場所には耐候性タイプをお薦めします。
