配線パーツ


OA-Wシリーズ マルチタイプ


複数のケーブルをクランプ。省スペース、省工数が図れます。

キャプコンOA-Wシリーズ 標準タイプ

特長

保護等級 カラー 耐環境
IP67 黒・ライトグレー・ベージュ 耐油性・耐候性

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE
・用途 センサ線など、複数の電線の引出部に。

カタログのダウンロード

CADデータのダウンロード

オンラインショッピングで購入

型式の見方




型式・仕様

耐油性タイプ ゴムブッシュ:黒 Oリング:黒

型式 適合電線径
(mm)
穴数 取付穴径
(mm)
取付
ねじ
適合
板厚
本体
質量
※1
販売
単位
ライトグレー ベージュ
OA-W15M-302 OA-W15M-302C1 OA-W15M-302B Ø2.4~3 2 Ø15 M15
P=1
3mm
以下
約7g 20個
OA-W16-224 OA-W16-224C1 OA-W16-224B Ø1.7~2.2 4 Ø21 CTG16
(G1/2)
4mm
以下
約13g
OA-W16-334 OA-W16-334C1 OA-W16-334B Ø2.2~3.3 約14g
OA-W16-402 OA-W16-402C1 OA-W16-402B Ø3~4 2 約14g
OA-W16-404 OA-W16-404C1 OA-W16-404B 4 約15g
OA-W16-503 OA-W16-503C1 OA-W16-503B Ø4~5 3 約14g
OA-W16-602 OA-W16-602C1 OA-W16-602B Ø5~6 2 約14g
OA-W22-604 OA-W22-604C1 OA-W22-604B Ø5~6 4 Ø28 CTG22
(G3/4)
6mm
以下
約36g 10個
OA-W22-704 OA-W22-704C1 OA-W22-704B Ø6~7 約35g
共通:使用周囲温度 -25~+80℃ ※1 黒色タイプの本体質量になります。

耐候性タイプ ゴムブッシュ:青 Oリング:青

型式 適合電線径
(mm)
穴数 取付穴径
(mm)
取付
ねじ
適合
板厚
本体
質量
※1
販売
単位
ライトグレー ベージュ
OA-W15M-302E OA-W15M-302EC1 OA-W15M-302EB Ø2.4~3 2 Ø15 M15
P=1
3mm
以下
約7g 20個
OA-W16-224E OA-W16-224EC1 OA-W16-224EB Ø1.7~2.2 4 Ø21 CTG16
(G1/2)
4mm
以下
約13g
OA-W16-334E OA-W16-334EC1 OA-W16-334EB Ø2.2~3.3 約14g
OA-W16-402E OA-W16-402EC1 OA-W16-402EB Ø3~4 2 約14g
OA-W16-404E OA-W16-404EC1 OA-W16-404EB 4 約15g
OA-W16-503E OA-W16-503EC1 OA-W16-503EB Ø4~5 3 約14g
OA-W16-602E OA-W16-602EC1 OA-W16-602EB Ø5~6 2 約14g
OA-W22-604E OA-W22-604EC1 OA-W22-604EB Ø5~6 4 Ø28 CTG22
(G3/4)
6mm
以下
約36g 10個
OA-W22-704E OA-W22-704EC1 OA-W22-704EB Ø6~7 約35g
共通:使用周囲温度 -25~+80℃ ※1 黒色タイプの本体質量になります。

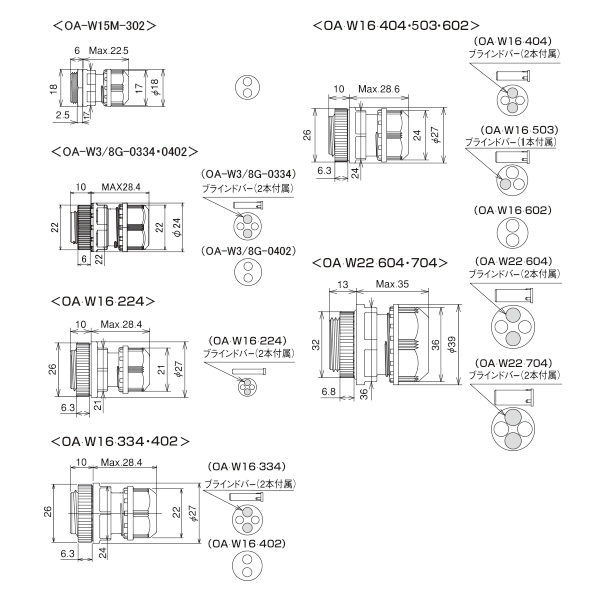

外形寸法図

外形寸法図

材質

材質

作業手順

キャプコンを取付ける。

1.キャプコンを取付ける。

電線を通す。

2.電線を通す。

締付キャップを締めて電線を固定する。

3.締付キャップを締めて
電線を固定する。

電線が固定されているか確認する。

4.電線が固定されているか
確認する。

リミットスイッチなどのタップ加工穴への取付
ロックナットを外して機器に固定する。

作業手順

  • 穴1つに対して電線は1本で使用してください。
  • 電線被覆の材質、硬度により締付トルク、電線保持力が異なります。
  • 経年により電線の外径が変化すると保持力、防水性能が低下します。
  • 適合電線径以外、又は円形の電線以外(平形、平行コードなど)の使用は性能を確保できません。
  • ロックナット、締付キャップの締付量を各々適正に管理するには、ニップルをスパナ等で固定しながら締付キャップを締め付けてください。

オプション

ゴムブッシュ

ゴムブッシュ

ブラインドバー

ブラインドバー

ロックナット

ロックナット

注意

※製品に足を掛けるなど荷重をしないでください。また、塗装はしないでください。
※油中、水中での使用はできません。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、高温・高湿の雰囲気
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用については弊社までお問い合わせください。
  • 耐油性タイプ(ゴム色:黒)の場合
    日光の当たる場所では使用しないでください。
    油気の雰囲気でご使用ください。
    ※油気のない環境での使用は耐候性タイプをご使用ください。
  • 耐候性タイプ(ゴム色:青)の場合
    油気の雰囲気では使用しないでください。
    屋内でも油のかからない場所には耐候性タイプをお薦めします。
