配線パーツ


OA-Wシリーズ ロングタイプ


取付板が厚い場所に。(8mm以下)

キャプコンOA-Wシリーズ ロングタイプ

特長

保護等級 カラー 耐環境
IP67 耐油性・耐候性

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE
・用途 取付穴の厚い場合に。

CADデータのダウンロード

オンラインショッピングで購入

型式の見方




型式・仕様

耐油性タイプ ゴムブッシュ:黒 Oリング:黒

型式 適合電線径
(mm)
取付穴径
(mm)
取付
ねじ
適合板厚 使用周囲温度 本体
質量
販売
単位
OA-W1609-13L Ø6~9 Ø21 CTG16
(G1/2)
8mm以下 -25~+80℃ 約19g 20個
OA-W1611-13L Ø8.5~11.5 約18g
OA-W1613-13L Ø11~13 約17g
OA-W1614-13L Ø13~14 約17g
共通:使用周囲温度 -25~+80℃

耐候性タイプ ゴムブッシュ:青 Oリング:青

型式 適合電線径
(mm)
取付穴径
(mm)
取付
ねじ
適合板厚 使用周囲温度 本体
質量
販売
単位
OA-W1609E-13L Ø6~9 Ø21 CTG16
(G1/2)
8mm以下 -25~+80℃ 約19g 20個
OA-W1611E-13L Ø8.5~11.5 約18g
OA-W1613E-13L Ø11~13 約17g
OA-W1614E-13L Ø13~14 約17g
共通:使用周囲温度 -25~+80℃

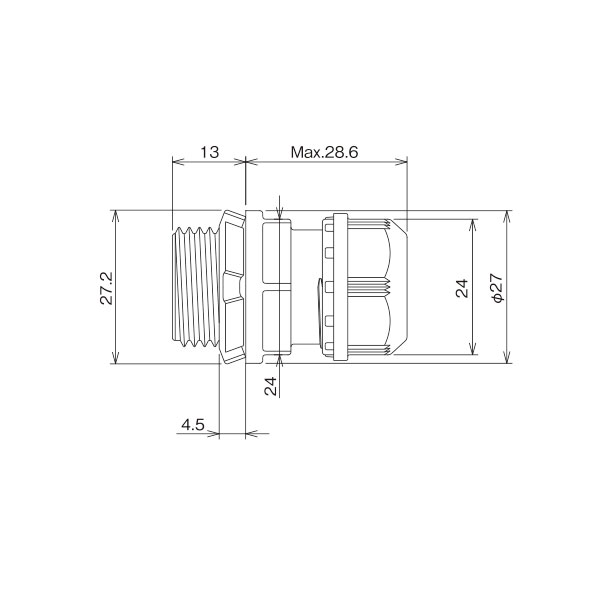

外形寸法図

外形寸法図

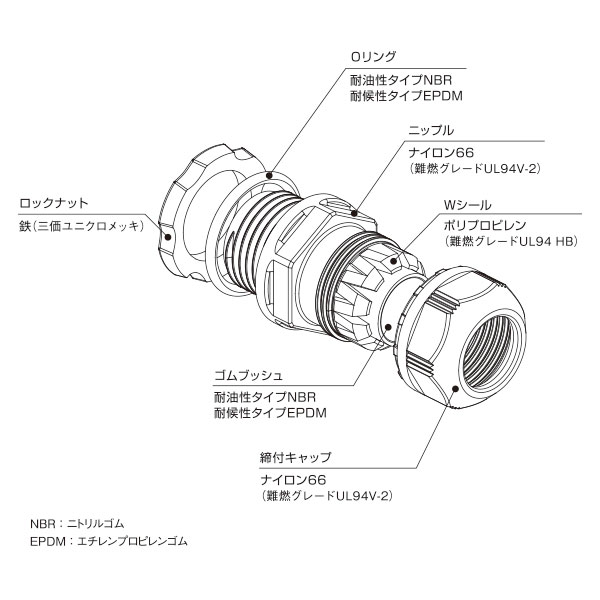

材質

材質

キャブタイヤケーブル外径寸法表

作業手順

キャプコンを取付け、電線を通す。

1.キャプコンを取付け、
電線を通す。

締付キャップを締めて電線を固定する。

2.締付キャップを締めて
電線を固定する。

電線が固定されているか確認する。

3.電線が固定されているか
確認する。

  • 穴1つに対して電線は1本で使用してください。
  • 電線被覆の材質、硬度により締付トルク、電線保持力が異なります。
  • 経年により電線の外径が変化すると保持力、防水性能が低下します。
  • 適合電線径以外、又は円形の電線以外(平形、平行コードなど)の使用は性能を確保できません。

オプション

ゴムブッシュ

ゴムブッシュ

ロックナット

ロックナット

注意

※製品に足を掛けるなど荷重をしないでください。また、塗装はしないでください。
※油中、水中での使用はできません。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、高温・高湿の雰囲気
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用については弊社までお問い合わせください。
  • 耐油性タイプ(ゴム色:黒)の場合
    日光の当たる場所では使用しないでください。
    油気の雰囲気でご使用ください。
    ※油気のない環境での使用は耐候性タイプをご使用ください。
  • 耐候性タイプ(ゴム色:青)の場合
    油気の雰囲気では使用しないでください。
    屋内でも油のかからない場所には耐候性タイプをお薦めします。
