配線パーツ


OA-1シリーズ 薄鋼電線管用


呼び19の薄鋼電線管及び薄鋼用ボックスからの電線引出部に。

キャプコンOA-1シリーズ 薄鋼電線管用

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE
・用途 薄鋼電線管から電線を引き出す際、カップリングと合わせて使用。アウトレットボックス、丸ボックス、スイッチボックスなどからの電線引出部に。

カタログのダウンロード

CADデータのダウンロード

オンラインショッピングで購入


型式・仕様

型式 適合電線径(mm) 取付ねじ 使用周囲温度 本体質量 販売単位
1段目 2段目 3段目 4段目
OA-1ウス Ø4~5.5 Ø5.5~8 Ø8~10 Ø10~12 CTC19 -25~+70℃ 約12g 20個
・ロックナットは付属されていません。ロックナットが必要な場合は、市販品の薄鋼用配管ナットCTC19をご使用ください。

外形寸法図

外形寸法図

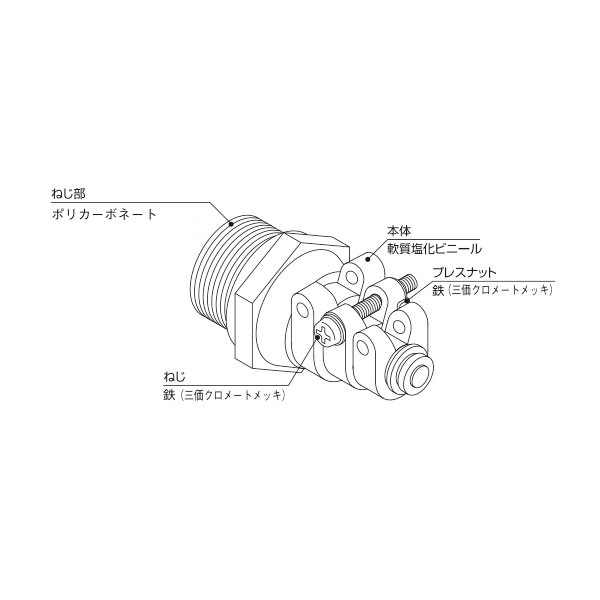

材質

材質

キャブタイヤケーブル外径寸法表

作業手順

使用する電線径に合わせてキャプコンをカットする。締付ねじは先端の位置にセットする。

1.使用する電線径に合わせてキャプコンをカットする。締付ねじは先端の位置にセットする。

電線管にキャプコンを取付ける。

2.電線管にキャプコンを取付ける。

電線を通す。

3.電線を通す。

締付ねじを締め電線を固定する。

4.締付ねじを締め電線を固定する。

  • 穴1つに対して電線は1本で使用してください。
  • 電線被覆の材質、硬度により締付トルク、電線保持力が異なります。
  • 経年により電線の外径が変化すると保持力が低下します。

注意

※製品に足を掛けるなど荷重をしないでください。また、塗装はしないでください。
※本製品は防水タイプではありません。防水の必要な箇所にはOA-Wシリーズをご使用ください。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、高温・高湿の雰囲気
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用については弊社までお問い合わせください。
