JB-Wシリーズ キャプコン一体仕様 スリムタイプ


業界最小幅のスリム&コンパクトサイズ。

JB-WS

特長

保護等級 カラー 定格電圧 定格電流 耐環境 端子台極数
IP67 黒・ライトグレー・ベージュ 300V 15A 耐油性・耐候性 3P・4P・7P

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

カタログのダウンロード

CADデータのダウンロード

オンラインショッピングで購入

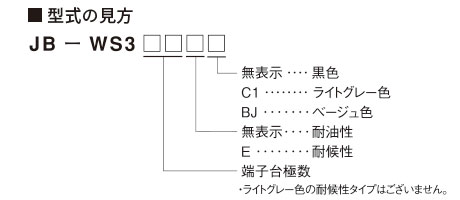

型式の見方


型式・仕様

耐油性タイプ ゴムブッシュ:黒

型式 定格 適合電線
公称断面積
端子台
極数
端子ねじ 本体質量
(※1)
販売
単位
ライトグレー ベージュ
JB-WS303 JB-WS303C1 JB-WS303BJ AC/DC
300V 15A
1.25mm2
以下
3P M3×8
フリー
タンシねじ
約44g 10個
JB-WS304 JB-WS304C1 JB-WS304BJ 4P 約65g
JB-WS307 JB-WS307C1 JB-WS307BJ 7P 約94g 1個

耐候性タイプ ゴムブッシュ:青

型式 定格 適合電線
公称断面積
端子台
極数
端子ねじ 本体質量
(※1)
販売
単位
ライトグレー ベージュ
JB-WS303E - JB-WS303EBJ AC/DC
300V 15A
1.25mm2
以下
3P M3×8
フリー
タンシねじ
約44g 10個
JB-WS304E - JB-WS304EBJ 4P 約65g
JB-WS307E - JB-WS307EBJ 7P 約94g 1個
共通:使用周囲温度 -25~+80℃
※1 黒色タイプの本体質量になります。

適合圧着端子

外形寸法図

外形寸法図

材質

材質

適合電線径・付属品

JB-WS303/JB-WS303E

本体装着(出荷時)
ゴムブッシュ型式 適合電線径(mm) 個数
G15M-05/05E Ø3~5 1
G15M-07/07E Ø5~7 1
付属品
ゴムブッシュ型式 適合電線径(mm) 個数
G15M-04/04E Ø2~4 1

JB-WS304/JB-WS304E

本体装着(出荷時)
ゴムブッシュ型式 適合電線径(mm) 個数
G11-09A/09AE Ø6~9 1
G11-402/402E Ø3~4(2穴) 1
付属品
ゴムブッシュ型式 適合電線径(mm) 個数
G13-09B/09BE(※1) Ø4~6(※2) 1
G11-09A/09AE Ø6~9 1

JB-WS307/JB-WS307E

本体装着(出荷時)
ゴムブッシュ型式 適合電線径(mm) 個数
G15M-05/05E Ø3~5 2
G15M-07/07E Ø5~7 2
ブラインドバー型式 仕様 個数
BB-70S G22-704/704E
1
付属品
ゴムブッシュ型式 適合電線径(mm) 個数
G15M-05/05E Ø3~5 1
G15M-07/07E Ø5~7 2
ショートバー型式 仕様 個数
JB-SB152 2P 1

・その他のゴムブッシュについては、オプション(別売)にてお求めください。
(※1)G11-09A/09AEのゴムに差し込んでご使用ください。
(※2)G11-09A/09AEのゴムに差し込んだ場合に適用されます。

作業手順

電線を通し、圧着端子を圧着する。

1.電線を通し、圧着端子を圧着する。

【注意】マークチューブは必ず装着すること。
マークチューブがないと絶縁距離が足りなくなり、
短絡の原因となります。

2.圧着端子を接続する。

2.圧着端子を接続する。

【注意】以下の注意事項を必ず守ってください。
発熱、焼損の原因となります。
・ねじにゆるみがないことを必ず確認すること。(増締めを必ず行うこと)
・図のような接続は絶対にしないこと。

3.電線を固定する。

3.締付キャップを締めて電線を固定する。

  • 穴1つに対して電線は1本で使用してください。
  • 電線被覆の材質、硬度により締付トルク、電線保持力が異なります。
  • 経年により電線の外径が変化すると保持力、防水性能が低下します。
  • 適合電線径以外、又は円形の電線以外(平形、平行コードなど)の使用は性能を確保できません。

オプション

ゴムブッシュ

ゴムブッシュ

ブラインドバー

ブラインドバー

ショートバー

ショートバー

注意

※製品に足を掛けるなど荷重をかけないでください。また、塗装はしないでください。
※油中・水中では使用できません。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、高温・高湿の雰囲気
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用については弊社までお問い合わせください。
  • 耐油性タイプ(ゴム色:黒)の場合
    日光の当たる場所では使用しないでください。
    油気の雰囲気でご使用ください。
    ※油気のない環境での使用は耐候性タイプをご使用ください。
  • 耐候性タイプ(ゴム色:青)の場合
    油気の雰囲気では使用しないでください。
    屋内でも油のかからない場所には耐候性タイプをお薦めします。

ジョイボックスシリーズ施工時の注意

施工時には以下の事についてご注意ください。

※屋外で使用する時には、直射日光を避けてください。
※電線を伝わる事による水等の侵入防止のため、以下の事についてご注意ください。
  1. 電線導入口が上を向かないような設置をしてください。
  2. 上方から電線が引き回される場合には、水切りを作るか、水平部分を設けてください。

ジョイボックスシリーズ施工時の注意
