JB-Wシリーズ めねじ仕様 スプリング端子台タイプ


めねじ仕様、スプリング端子台を標準装着。

JB-WR226

特長

保護等級 カラー 定格電圧 定格電流 耐環境 端子台極数
IP67 黒・ライトグレー・ベージュ 600V 20A 耐油性・耐候性 6P

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

カタログのダウンロード

CADデータのダウンロード

オンラインショッピングで購入

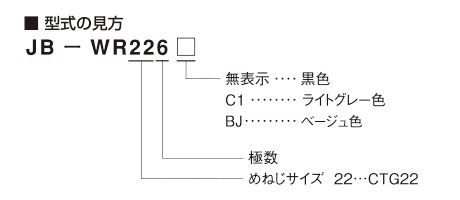

型式の見方


型式・仕様

耐油性タイプ

型式 定格 端子台極数 本体質量
(※1)
販売
単位
ライトグレー ベージュ
JB-WR226 JB-WR226C1 JB-WR226BJ AC/DC
600V 20A
6P
フェニックス・コンタクト社製
型式:ST 2.5
約173g 1個

耐候性タイプ

型式 定格 端子台極数 本体質量
(※1)
販売
単位
ライトグレー ベージュ
JB-WR226E - JB-WR226EBJ AC/DC
600V 20A
6P
フェニックス・コンタクト社製
型式:ST 2.5
約173g 1個
共通:使用周囲温度 -25~+80℃ ※1 黒色タイプの本体質量になります。

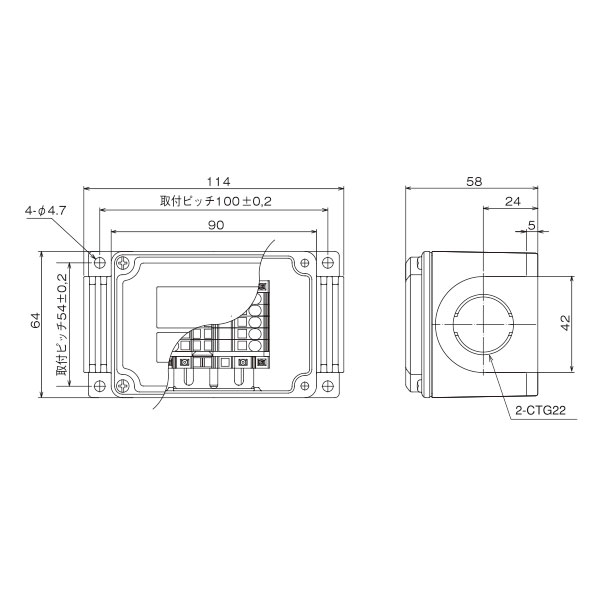

外形寸法図

外形寸法図

材質

材質

弊社適合キャプコン

OA-Wシリーズ ワイドタイプ
型式 適合電線径 穴数
OA-WW22-
11/20(E)
Ø11~20 1
OA-Wシリーズ 標準タイプ
型式 適合電線径 穴数
OA-W2213/2213E Ø9~13 1
OA-W2216/2216E Ø13~16
OA-W2219/2219E Ø15~19
OA-Wシリーズ マルチタイプ
型式 適合電線径 穴数
OA-W22-604/604E Ø5~6 4
OA-W22-704/704E Ø6~7

取付コネクタ条件

項目 条件
コネクタ外径 Ø42mm以下
取付ねじ CTG22

作業手順

【端子台について】
JB-WR226は下記端子台を搭載しています。
メーカー:フェニックス・コンタクト株式会社様 端子台:ST2.5

□穴がドライバー挿入口、○穴が電線挿入口です。
ドライバーを□穴に挿入したスプリングを開け、1cmに被覆を剥離した電線、または指定された圧着端子にて圧着した電線を○穴に挿入し、ドライバーを放せば接続完了です。その他、端子台に関する詳細につきましては端子台メーカーにお問い合わせください。
電線取込口について
使用するコネクタの取付方法に従って取付けてください。
【注意】コネクタの使用方法を必ず守ってください。防水性能が確保できなくなる可能性があります。

オプション

ブラインドキャップ

ブラインドバー

変換アダプタ

変換アダプタ

注意

※製品に足を掛けるなど荷重をかけないでください。また、塗装はしないでください。
※油中・水中では使用できません。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、高温・高湿の雰囲気
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用については弊社までお問い合わせください。

ジョイボックスシリーズ施工時の注意

施工時には以下の事についてご注意ください。

※屋外で使用する時には、直射日光を避けてください。
※電線を伝わる事による水等の侵入防止のため、以下の事についてご注意ください。
  1. 電線導入口が上を向かないような設置をしてください。
  2. 上方から電線が引き回される場合には、水切りを作るか、水平部分を設けてください。
