配線パーツ


JB-WP 600V 20A対応


動力線の中継に。めねじ仕様 600V 20A対応。

JB-WP166・226

特長

保護等級 カラー 定格電圧 定格電流 耐環境
IP67 黒・ライトグレー・ベージュ 600V 20A 耐油性・耐候性

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

カタログのダウンロード

CADデータのダウンロード

オンラインショッピングで購入

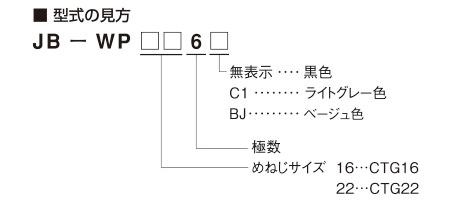

型式の見方


型式・仕様

型式 定格 適合電線
公称断面積
端子台
極数
端子ねじ 本体質量
(※1)
販売
単位
ライトグレー ベージュ
JB-WP166 JB-WP166C1 JB-WP166BJ AC/DC
600V 20A
2.0mm2
以下
6P M3.5×10
フリー
タンシねじ
約122g 1個
JB-WP226 JB-WP226C1 JB-WP226BJ 約151g
共通:使用周囲温度 -25~+80℃
※1 黒色タイプの本体質量になります。

適合圧着端子

外形寸法図

外形寸法図

材質

材質

弊社適合キャプコン

JB-WP166

OA-Wシリーズ ワイドタイプ
型式 適合電線径 穴数
OA-WW16-
04/12(E)
Ø4~12 1
OA-WW16-
08/15(E)
Ø8~15
OA-Wシリーズ 標準タイプ
型式 適合電線径 穴数
OA-W1606/1606E Ø4~6 1
OA-W1608/1608E Ø6~8
OA-W1609/1609E Ø7~9
OA-W1611/1611E Ø9~11
OA-W1613/1613E Ø11~13
OA-W1614/1614E Ø13~14
OA-Wシリーズ マルチタイプ
型式 適合電線径 穴数
OA-W16-224/224E Ø1.7~2.2 4
OA-W16-334/334E Ø2.2~3.3 4
OA-W16-402/402E Ø3~4 2
OA-W16-404/404E 4
OA-W16-503/503E Ø4~5 3
OA-W16-602/602E Ø5~6 2

JB-WP226

型式 適合電線径 穴数
OA-W2213/2213E Ø9~13 1
OA-W2216/2216E Ø13~16
OA-W2219/2219E Ø15~19
型式 適合電線径 穴数
OA-W22-604/604E Ø5~6 4
OA-W22-704/704E Ø6~7

取付コネクタ条件

JB-WP166

項目 条件
コネクタ外径 Ø33mm以下
取付ねじ CTG16

JB-WP226

項目 条件
コネクタ外径 Ø42mm以下
取付ねじ CTG22

作業手順

電線を通す。

1.電線を通す。図のように電線の被覆を剥ぎ、圧着端子を圧着する。

【注意】マークチューブは必ず装着すること。マークチューブがないと
絶縁距離が足りなくなり、短絡の原因となります。

圧着端子を接続する。

2.圧着端子を接続する。

【注意】以下の注意事項を必ず守ってください。
発熱、焼損の原因となります。
・ねじにゆるみがないことを必ず確認すること。
(増締めを必ず行うこと)
・図のような接続は絶対にしないこと。

電線取込口について
使用するコネクタの取付方法に従って取付けてください。
【注意】コネクタの使用方法を必ず守ってください。防水性能が確保できなくなる可能性があります。

オプション

ブラインドキャップ

ブラインドバー

変換アダプタ

変換アダプタ

注意

※製品に足を掛けるなど荷重をかけないでください。また、塗装はしないでください。
※油中・水中では使用できません。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、高温・高湿の雰囲気
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用については弊社までお問い合わせください。

ジョイボックスシリーズ施工時の注意

施工時には以下の事についてご注意ください。

※屋外で使用する時には、直射日光を避けてください。
※電線を伝わる事による水等の侵入防止のため、以下の事についてご注意ください。
  1. 電線導入口が上を向かないような設置をしてください。
  2. 上方から電線が引き回される場合には、水切りを作るか、水平部分を設けてください。

ジョイボックスシリーズ施工時の注意
