JB-WLQ220 大型・多目的 フタ蝶番仕様


大型・多目的・フタ蝶番ワンタッチ開閉仕様。

JB-WLQ220BJ

特長

保護等級 カラー 耐環境
IP67 ベージュ・透明スモークブラウン 耐油性・耐候性

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

カタログのダウンロード

CADデータのダウンロード

オンラインショッピングで購入

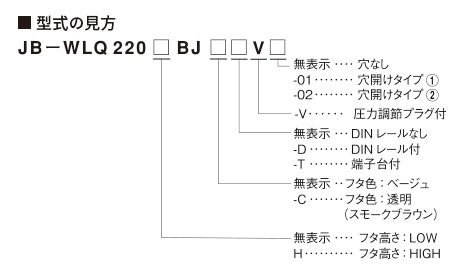

型式の見方


型式・仕様

穴なし

フタ高さ タイプ フタ色 型式 本体質量 販売単位
LOW フリー
(※1)
ベージュ JB-WLQ220BJ 約580g 1個
透明 JB-WLQ220BJ-C 約540g
DIN
レール付
ベージュ JB-WLQ220BJ-D 約610g
透明 JB-WLQ220BJ-C-D 約570g
端子台付
20P
ベージュ JB-WLQ220BJ-T 約815g
透明 JB-WLQ220BJ-C-T 約775g
HIGH フリー
(※1)
ベージュ JB-WLQ220HBJ 約750g
透明 JB-WLQ220HBJ-C 約680g
DIN
レール付
ベージュ JB-WLQ220HBJ-D 約780g
透明 JB-WLQ220HBJ-C-D 約710g

穴なし 圧力プラグ付 ※耐油性のみ

フタ高さ タイプ フタ色 型式 本体質量 販売単位
LOW フリー
(※1)
ベージュ JB-WLQ220BJ-V 約580g 1個
透明 JB-WLQ220BJ-C-V 約540g
DIN
レール付
ベージュ JB-WLQ220BJ-DV 約610g
透明 JB-WLQ220BJ-C-DV 約570g
端子台付
20P
ベージュ JB-WLQ220BJ-TV 約815g
透明 JB-WLQ220BJ-C-TV 約775g
HIGH フリー
(※1)
ベージュ JB-WLQ220HBJ-V 約750g
透明 JB-WLQ220HBJ-C-V 約680g
DIN
レール付
ベージュ JB-WLQ220HBJ-DV 約780g
透明 JB-WLQ220HBJ-C-DV 約710g
使用周囲温度 フタベージュ:-40~+80℃、フタ透明:-40~+65℃
※1 フリータイプにはM4×8タッピングねじ(2個)が付属されています。

穴開け

フタ高さ タイプ フタ色 型式 本体質量 販売
単位
穴開け
タイプ
穴開け
A B C
LOW フリー
(※1)
ベージュ JB-WLQ220BJ-01 約570g 1個 - Ø21×5 -
透明 JB-WLQ220BJ-C-01 約530g
ベージュ JB-WLQ220BJ-02 約565g Ø28×1 Ø21×5 Ø28×1
透明 JB-WLQ220BJ-C-02 約525g
DIN
レール付
ベージュ JB-WLQ220BJ-D01 約600g - Ø21×5 -
透明 JB-WLQ220BJ-C-D01 約560g
ベージュ JB-WLQ220BJ-D02 約595g Ø28×1 Ø21×5 Ø28×1
透明 JB-WLQ220BJ-C-D02 約555g
端子台付
20P
ベージュ JB-WLQ220BJ-T01 約805g - Ø21×5 -
透明 JB-WLQ220BJ-C-T01 約765g
ベージュ JB-WLQ220BJ-T02 約800g Ø28×1 Ø21×5 Ø28×1
透明 JB-WLQ220BJ-C-T02 約760g
HIGH フリー
(※1)
ベージュ JB-WLQ220HBJ-01 約740g - Ø21×5 -
透明 JB-WLQ220HBJ-C-01 約670g
ベージュ JB-WLQ220HBJ-02 約735g Ø28×1 Ø21×5 Ø28×1
透明 JB-WLQ220HBJ-C-02 約665g
DIN
レール付
ベージュ JB-WLQ220HBJ-D01 約770g - Ø21×5 -
透明 JB-WLQ220HBJ-C-D01 約700g
ベージュ JB-WLQ220HBJ-D02 約765g Ø28×1 Ø21×5 Ø28×1
透明 JB-WLQ220HBJ-C-D02 約695g

穴開け 圧力調節プラグ付 ※耐油性のみ

フタ高さ タイプ フタ色 型式 本体質量 販売
単位
穴開け
タイプ
穴開け
A B C
LOW フリー
(※1)
ベージュ JB-WLQ220BJ-V01 約570g 1個 - Ø21×5 -
透明 JB-WLQ220BJ-C-V01 約530g
ベージュ JB-WLQ220BJ-V02 約565g Ø28×1 Ø21×5 Ø28×1
透明 JB-WLQ220BJ-C-V02 約525g
DIN
レール付
ベージュ JB-WLQ220BJ-DV01 約600g - Ø21×5 -
透明 JB-WLQ220BJ-C-DV01 約560g
ベージュ JB-WLQ220BJ-DV02 約595g Ø28×1 Ø21×5 Ø28×1
透明 JB-WLQ220BJ-C-DV02 約555g
端子台付
20P
ベージュ JB-WLQ220BJ-TV01 約805g - Ø21×5 -
透明 JB-WLQ220BJ-C-TV01 約765g
ベージュ JB-WLQ220BJ-TV02 約800g Ø28×1 Ø21×5 Ø28×1
透明 JB-WLQ220BJ-C-TV02 約760g
HIGH フリー
(※1)
ベージュ JB-WLQ220HBJ-V01 約740g - Ø21×5 -
透明 JB-WLQ220HBJ-C-V01 約670g
ベージュ JB-WLQ220HBJ-V02 約735g Ø28×1 Ø21×5 Ø28×1
透明 JB-WLQ220HBJ-C-V02 約665g
DIN
レール付
ベージュ JB-WLQ220HBJ-DV01 約770g - Ø21×5 -
透明 JB-WLQ220HBJ-C-DV01 約700g
ベージュ JB-WLQ220HBJ-DV02 約765g Ø28×1 Ø21×5 Ø28×1
透明 JB-WLQ220HBJ-C-DV02 約695g
使用周囲温度 フタベージュ:-40~+80℃、フタ透明:-40~+65℃
※1 フリータイプにはM4×8タッピングねじ(2個)が付属されています。

図

外形寸法図

外形寸法図

内部ボス穴寸法図

内部ボス穴寸法図

フタ可動範囲

フタ可動範囲

穴位置図

穴位置図

DINレール設置図

DINレール設置図

端子台設置図

パーツ取付有効範囲

パーツ取付有効範囲

パーツ取付有効範囲

圧力調節プラグ取付位置

圧力調節プラグ取付位置

【パーツ取付有効範囲について】
・ジョイボックス本体に、キャプコン取付用穴開けポイントを設けてあります。
・穴開けポイント以外の位置に穴開け加工が必要な場合には、パーツ取付有効範囲より取付パーツがはみ出ない位置に設計してください。
・パーツ取付有効範囲は、ジョイボックス本体に段差を設けてありますので目視で確認できます。

材質

材質

オプション

ブラインドキャップ

ブラインドキャップ

中板

中板

圧力調節プラグ

圧力調節プラグ

注意

※製品に足を掛けるなど荷重をかけないでください。また、塗装はしないでください。
※油中・水中では使用できません。
※フタ開放時に無理な力(30N以上)を加えないでください。破損する可能性があります。

図

※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、高温・高湿の雰囲気
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用については弊社までお問い合わせください。

ジョイボックスシリーズ施工時の注意

施工時には以下の事についてご注意ください。

※屋外で使用する時には、直射日光を避けてください。
※電線を伝わる事による水等の侵入防止のため、以下の事についてご注意ください。
  1. 電線導入口が上を向かないような設置をしてください。
  2. 上方から電線が引き回される場合には、水切りを作るか、水平部分を設けてください。
