JB-WLQ 大型 フタ蝶番タイプ（135サイズ）
大型・多目的・フタ蝶番ワンタッチ開閉仕様。
型式・仕様
穴なし
| フタ高さ | タイプ | フタ色 | 型式 | 本体質量 | 販売単位 |
| LOW | フリー （※1） |
ベージュ | JB-WLQ135BJ | 約390g | 1個 |
| 透明 | JB-WLQ135BJ-C | 約370g | |||
| DIN レール付 |
ベージュ | JB-WLQ135BJ-D | 約410g | ||
| 透明 | JB-WLQ135BJ-C-D | 約390g | |||
| 端子台付 10P |
ベージュ | JB-WLQ135BJ-T | 約525g | ||
| 透明 | JB-WLQ135BJ-C-T | 約505g | |||
| HIGH | フリー （※1） |
ベージュ | JB-WLQ135HBJ | 約510g | |
| 透明 | JB-WLQ135HBJ-C | 約460g | |||
| DIN レール付 |
ベージュ | JB-WLQ135HBJ-D | 約530g | ||
| 透明 | JB-WLQ135HBJ-C-D | 約480g |
穴なし 圧力プラグ付 ※耐油性のみ
| フタ高さ | タイプ | フタ色 | 型式 | 本体質量 | 販売単位 |
| LOW | フリー （※1） |
ベージュ | JB-WLQ135BJ-V | 約390g | 1個 |
| 透明 | JB-WLQ135BJ-C-V | 約370g | |||
| DIN レール付 |
ベージュ | JB-WLQ135BJ-DV | 約410g | ||
| 透明 | JB-WLQ135BJ-C-DV | 約390g | |||
| 端子台付 10P |
ベージュ | JB-WLQ135BJ-TV | 約525g | ||
| 透明 | JB-WLQ135BJ-C-TV | 約505g | |||
| HIGH | フリー （※1） |
ベージュ | JB-WLQ135HBJ-V | 約510g | |
| 透明 | JB-WLQ135HBJ-C-V | 約460g | |||
| DIN レール付 |
ベージュ | JB-WLQ135HBJ-DV | 約530g | ||
| 透明 | JB-WLQ135HBJ-C-DV | 約480g |
使用周囲温度 フタベージュ：-40～+80℃、フタ透明：-40～+65℃
※1 フリータイプにはM4×8タッピングねじ（2個）が付属されています。
※1 フリータイプにはM4×8タッピングねじ（2個）が付属されています。
穴開け
| フタ高さ | タイプ | フタ色 | 型式 | 本体質量 | 販売単位 | 穴開け | ||
| A | B | C | ||||||
| LOW | フリー （※1） |
ベージュ | JB-WLQ135BJ-01 | 約380g | 1個 | Ø21×1 | Ø21×2 | Ø21×1 |
| 透明 | JB-WLQ135BJ-C-01 | 約360g | ||||||
| DIN レール付 |
ベージュ | JB-WLQ135BJ-D01 | 約400g | |||||
| 透明 | JB-WLQ135BJ-C-D01 | 約380g | ||||||
| 端子台付 10P |
ベージュ | JB-WLQ135BJ-T01 | 約515g | |||||
| 透明 | JB-WLQ135BJ-C-T01 | 約495g | ||||||
| HIGH | フリー （※1） |
ベージュ | JB-WLQ135HBJ-01 | 約500g | ||||
| 透明 | JB-WLQ135HBJ-C-01 | 約450g | ||||||
| DIN レール付 |
ベージュ | JB-WLQ135HBJ-D01 | 約520g | |||||
| 透明 | JB-WLQ135HBJ-C-D01 | 約470g | ||||||
穴開け 圧力調節プラグ付 ※耐油性のみ
| フタ高さ | タイプ | フタ色 | 型式 | 本体質量 | 販売単位 | 穴開け | ||
| A | B | C | ||||||
| LOW | フリー （※1） |
ベージュ | JB-WLQ135BJ-V01 | 約380g | 1個 | Ø21×1 | Ø21×2 | Ø21×1 |
| 透明 | JB-WLQ135BJ-C-V01 | 約360g | ||||||
| DIN レール付 |
ベージュ | JB-WLQ135BJ-DV01 | 約400g | |||||
| 透明 | JB-WLQ135BJ-C-DV01 | 約380g | ||||||
| 端子台付 10P |
ベージュ | JB-WLQ135BJ-TV01 | 約515g | |||||
| 透明 | JB-WLQ135BJ-C-TV01 | 約495g | ||||||
| HIGH | フリー （※1） |
ベージュ | JB-WLQ135HBJ-V01 | 約500g | ||||
| 透明 | JB-WLQ135HBJ-C-V01 | 約450g | ||||||
| DIN レール付 |
ベージュ | JB-WLQ135HBJ-DV01 | 約520g | |||||
| 透明 | JB-WLQ135HBJ-C-DV01 | 約470g | ||||||
使用周囲温度 フタベージュ：-40～+80℃、フタ透明：-40～+65℃
※1 フリータイプにはM4×8タッピングねじ（2個）が付属されています。
※1 フリータイプにはM4×8タッピングねじ（2個）が付属されています。
外形寸法図
内部ボス穴寸法図

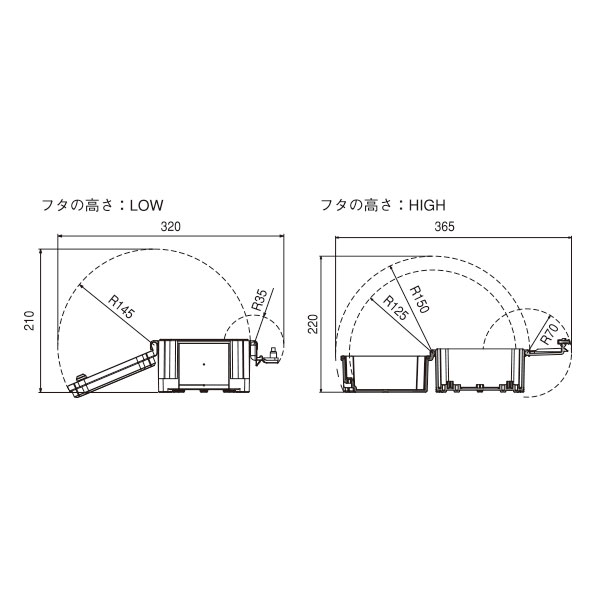

フタ可動範囲

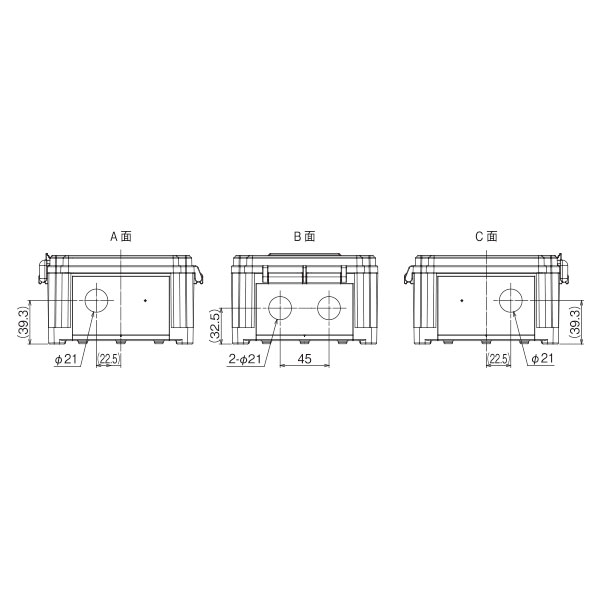

穴位置図

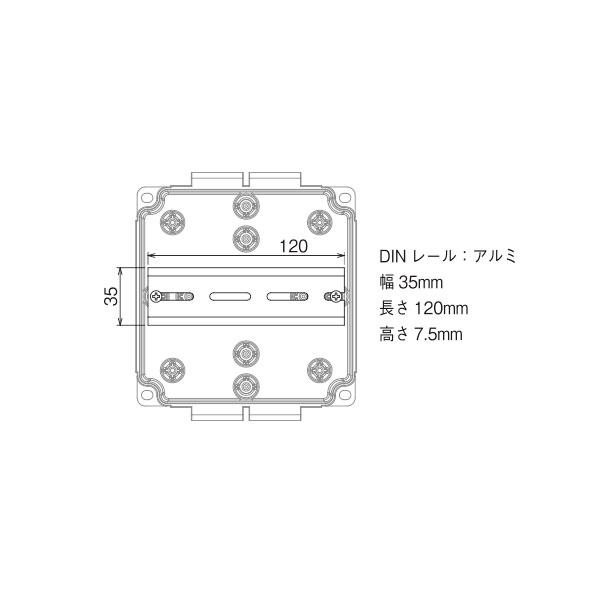

DINレール設置図

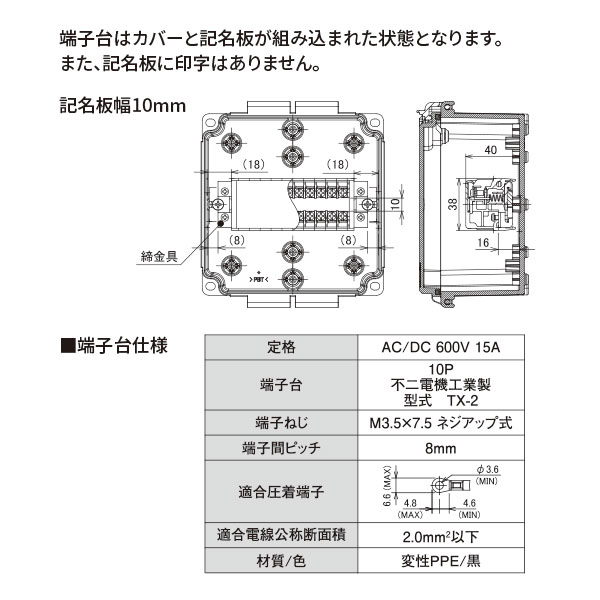

端子台設置図
パーツ取付有効範囲
圧力調節プラグ取付位置
【パーツ取付有効範囲について】
・ジョイボックス本体に、キャプコン取付用穴開けポイントを設けてあります。
・穴開けポイント以外の位置に穴開け加工が必要な場合には、パーツ取付有効範囲より取付パーツがはみ出ない位置に設計してください。
・パーツ取付有効範囲は、ジョイボックス本体に段差を設けてありますので目視で確認できます。
・ジョイボックス本体に、キャプコン取付用穴開けポイントを設けてあります。
・穴開けポイント以外の位置に穴開け加工が必要な場合には、パーツ取付有効範囲より取付パーツがはみ出ない位置に設計してください。
・パーツ取付有効範囲は、ジョイボックス本体に段差を設けてありますので目視で確認できます。
材質
オプション
ブラインドキャップ
中板
圧力調節プラグ
注意
※製品に足を掛けるなど荷重をかけないでください。また、塗装はしないでください。
※油中・水中では使用できません。
※フタ開放時に無理な力（30N以上）を加えないでください。破損する可能性があります。
※油中・水中では使用できません。
※フタ開放時に無理な力（30N以上）を加えないでください。破損する可能性があります。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
- 使用周囲温度範囲外
- 水蒸気、高温・高湿の雰囲気
- 酸、アルカリ、有機溶剤の雰囲気（技術資料 耐薬品性 参照）
ジョイボックスシリーズ施工時の注意
施工時には以下の事についてご注意ください。
※屋外で使用する時には、直射日光を避けてください。
※電線を伝わる事による水等の侵入防止のため、以下の事についてご注意ください。
※屋外で使用する時には、直射日光を避けてください。
※電線を伝わる事による水等の侵入防止のため、以下の事についてご注意ください。
- 電線導入口が上を向かないような設置をしてください。
- 上方から電線が引き回される場合には、水切りを作るか、水平部分を設けてください。
