JB-WLQ100 大型・多目的 フタ蝶番仕様


大型・多目的・フタ蝶番ワンタッチ開閉仕様。

JB-WLQ100BJ

特長

保護等級 カラー 耐環境
IP67 ベージュ・透明スモークブラウン 耐油性・耐候性

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

カタログのダウンロード

CADデータのダウンロード

オンラインショッピングで購入

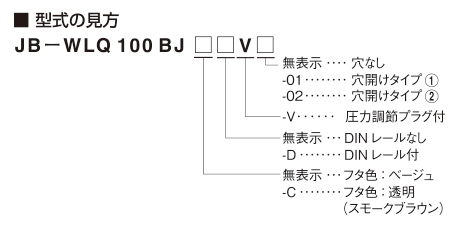

型式の見方


型式・仕様

穴なし

フタ
高さ
タイプ フタ色 型式 本体質量 販売
単位
LOW フリー
(※1)
ベージュ JB-WLQ100BJ 約300g 1個
透明 JB-WLQ100BJ-C 約280g
DIN
レール付
ベージュ JB-WLQ100BJ-D 約310g
透明 JB-WLQ100BJ-C-D 約290g

穴なし 圧力プラグ付 ※耐油性のみ

フタ
高さ
タイプ フタ色 型式 本体質量 販売
単位
LOW フリー
(※1)
ベージュ JB-WLQ100BJ-V 約300g 1個
透明 JB-WLQ100BJ-C-V 約280g
DIN
レール付
ベージュ JB-WLQ100BJ-D-V 約310g
透明 JB-WLQ100BJ-C-D-V 約290g
使用周囲温度 フタベージュ:-40~+80℃、フタ透明:-40~+65℃
※1 フリータイプにはM4×8タッピングねじ(2個)が付属されています。

穴開け

フタ
高さ
タイプ フタ色 型式 本体質量 販売
単位
穴開け
タイプ
穴開け
A B C
LOW フリー
(※1)
ベージュ JB-WLQ100BJ-01 約290g 1個 - Ø21×2 -
透明 JB-WLQ100BJ-C-01 約270g
ベージュ JB-WLQ100BJ-02 約290g Ø21×1 - Ø21×1
透明 JB-WLQ100BJ-C-02 約270g
DIN
レール付
ベージュ JB-WLQ100BJ-D01 約300g - Ø21×2 -
透明 JB-WLQ100BJ-C-D01 約280g
ベージュ JB-WLQ100BJ-D02 約300g Ø21×1 - Ø21×1
透明 JB-WLQ100BJ-C-D02 約280g

穴開け 圧力調節プラグ付 ※耐油性のみ

フタ
高さ
タイプ フタ色 型式 本体質量 販売
単位
穴開け
タイプ
穴開け
A B C
LOW フリー
(※1)
ベージュ JB-WLQ100BJ-V01 約290g 1個 - Ø21×2 -
透明 JB-WLQ100BJ-C-V01 約270g
ベージュ JB-WLQ100BJ-V02 約290g Ø21×1 - Ø21×1
透明 JB-WLQ100BJ-C-V02 約270g
DIN
レール付
ベージュ JB-WLQ100BJ-DV01 約300g - Ø21×2 -
透明 JB-WLQ100BJ-C-DV01 約280g
ベージュ JB-WLQ100BJ-DV02 約300g Ø21×1 - Ø21×1
透明 JB-WLQ100BJ-C-DV02 約280g
使用周囲温度 フタベージュ:-40~+80℃、フタ透明:-40~+65℃
※1 フリータイプにはM4×8タッピングねじ(2個)が付属されています。

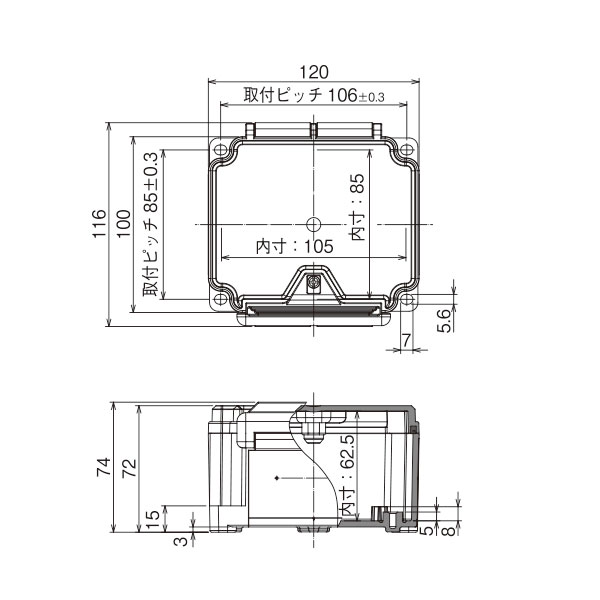

外形寸法図

外形寸法図

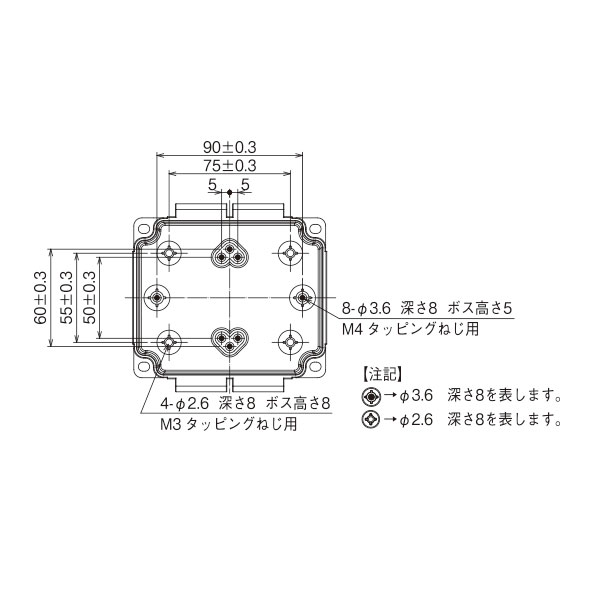

内部ボス穴寸法図

内部ボス穴寸法図

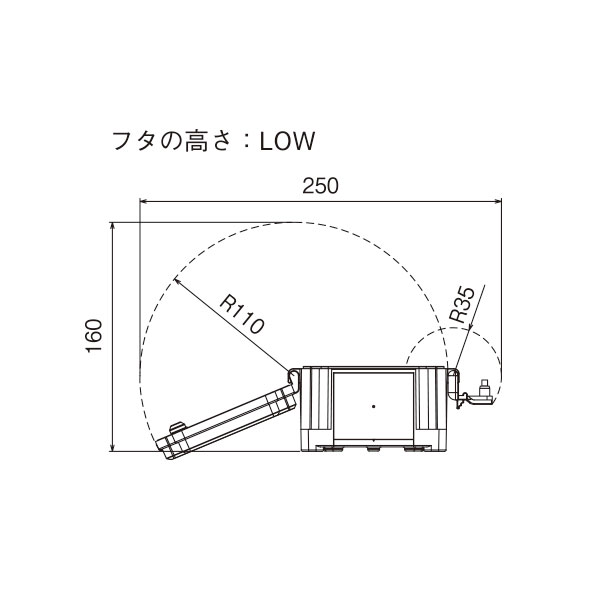

フタ可動範囲

フタ可動範囲

穴位置図

穴位置図

DINレール設置図

DINレール設置図

パーツ取付有効範囲

パーツ取付有効範囲

【パーツ取付有効範囲について】
・ジョイボックス本体に、キャプコン取付用穴開けポイントを設けてあります。
・穴開けポイント以外の位置に穴開け加工が必要な場合には、パーツ取付有効範囲より取付パーツがはみ出ない位置に設計してください。
・パーツ取付有効範囲は、ジョイボックス本体に段差を設けてありますので目視で確認できます。

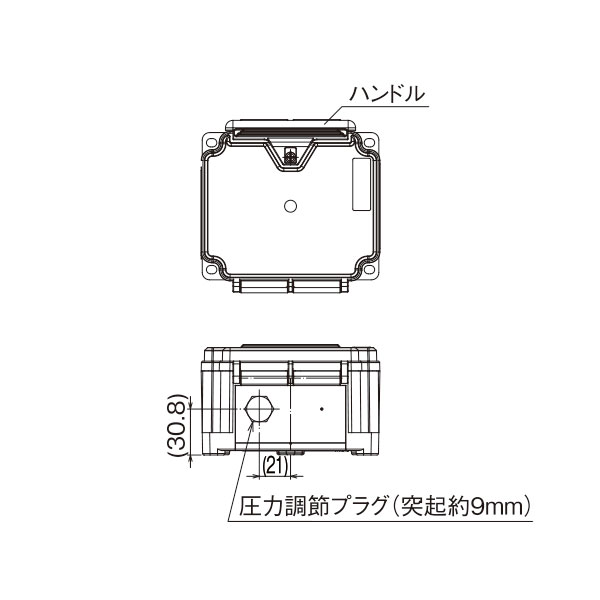

圧力調節プラグ取付位置

圧力調整プラグ取付位置

材質

材質

オプション

ブラインドキャップ

ブラインドキャップ

中板

中板

圧力調節プラグ

圧力調節プラグ

注意

※製品に足を掛けるなど荷重をかけないでください。また、塗装はしないでください。
※油中・水中では使用できません。
※フタ開放時に無理な力(30N以上)を加えないでください。破損する可能性があります。

図

※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、高温・高湿の雰囲気
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用については弊社までお問い合わせください。

ジョイボックスシリーズ施工時の注意

施工時には以下の事についてご注意ください。

※屋外で使用する時には、直射日光を避けてください。
※電線を伝わる事による水等の侵入防止のため、以下の事についてご注意ください。
  1. 電線導入口が上を向かないような設置をしてください。
  2. 上方から電線が引き回される場合には、水切りを作るか、水平部分を設けてください。

ジョイボックスシリーズ施工時の注意
