JB-WL 大型・多目的 フタビス止め仕様


大型・多目的・フタビス止め仕様。

JB-WL

特長

保護等級 カラー 耐環境
IP67 ベージュ・透明スモークブラウン 耐油性・耐候性兼用

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

カタログのダウンロード

CADデータのダウンロード

オンラインショッピングで購入

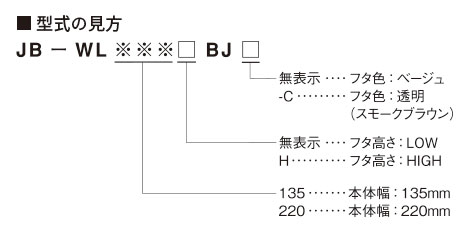

型式の見方


型式・仕様

フタ高さ フタ色 型式 付属品 使用周囲温度 本体質量 販売単位
LOW ベージュ JB-WL135BJ M4×8
タッピングねじ
(2個)
-40~+80℃ 約447g 1個
透明 JB-WL135BJ-C -40~+65℃ 約415g
ベージュ JB-WL220BJ -40~+80℃ 約677g
透明 JB-WL220BJ-C -40~+65℃ 約621g
HIGH ベージュ JB-WL135HBJ -40~+80℃ 約533g
透明 JB-WL135HBJ-C -40~+65℃ 約478g
ベージュ JB-WL220HBJ -40~+80℃ 約800g
透明 JB-WL220HBJ-C -40~+65℃ 約724g

外形寸法図

外形寸法図

内部ボス穴寸法図

内部ボス穴寸法図

材質

材質

オプション

ブラインドキャップ

ブラインドキャップ

圧力プラグ

圧力調節プラグ

注意

※製品に足を掛けるなど荷重をかけないでください。また、塗装はしないでください。
※油中・水中では使用できません。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、高温・高湿の雰囲気
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用については弊社までお問い合わせください。

ジョイボックスシリーズ施工時の注意

施工時には以下の事についてご注意ください。

※屋外で使用する時には、直射日光を避けてください。
※電線を伝わる事による水等の侵入防止のため、以下の事についてご注意ください。
  1. 電線導入口が上を向かないような設置をしてください。
  2. 上方から電線が引き回される場合には、水切りを作るか、水平部分を設けてください。

ジョイボックスシリーズ施工時の注意
