配線パーツ

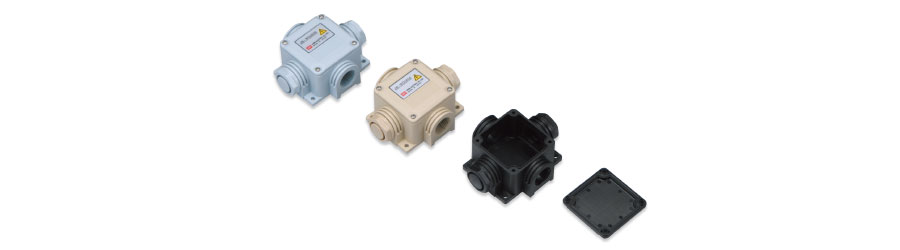

JB-WG0606 取込口4方向タイプ


小型で空箱のめねじ仕様、取込口が4方向選択可能。

JB-WG0606

特長

保護等級 カラー 耐環境
IP67 黒・ライトグレー・ベージュ 耐油性・耐候性

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

カタログのダウンロード

CADデータのダウンロード

オンラインショッピングで購入

型式の見方


型式・仕様

耐油性タイプ

型式 使用周囲温度 本体質量(※1) 販売単位
ライトグレー ベージュ
JB-WG0606 JB-WG0606C1 JB-WG0606BJ -25~+80℃ 約90g 1個
※1 黒色タイプの本体質量になります。

耐候性タイプ

型式 使用周囲温度 本体質量(※1) 販売単位
ライトグレー ベージュ
JB-WG0606E - JB-WG0606EBJ -25~+80℃ 約90g 1個
※1 黒色タイプの本体質量になります。

弊社適合キャプコン

OA-Wシリーズ ワイドタイプ
型式 適合電線径 穴数
OA-WW16-
04/12(E)
Ø4~12 1
OA-WW16-
08/15(E)
Ø8~15
OA-Wシリーズ 標準タイプ
型式 適合電線径 穴数
OA-W1606/1606E Ø4~6 1
OA-W1608/1608E Ø6~8
OA-W1609/1609E Ø7~9
OA-W1611/1611E Ø9~11
OA-W1613/1613E Ø11~13
OA-W1614/1614E Ø13~14
OA-Wシリーズ マルチタイプ
型式 適合電線径 穴数
OA-W16-224/224E Ø1.7~2.2 4
OA-W16-334/334E Ø2.2~3.3 4
OA-W16-402/402E Ø3~4 2
OA-W16-404/404E 4
OA-W16-503/503E Ø4~5 3
OA-W16-602/602E Ø5~6 2

取付コネクタ条件

項目 条件
コネクタ外径 Ø33mm以下
取付ねじ CTG16

作業手順

電線取込口について
使用するコネクタの取付方法に従って取付けてください。
【注意】コネクタの使用方法を必ず守ってください。防水性能が確保できなくなる可能性があります。

外形寸法図

外形寸法図

材質

材質

オプション

ブラインドキャップ

ブラインドバー

注意

※製品に足を掛けるなど荷重をかけないでください。また、塗装はしないでください。
※油中・水中では使用できません。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、高温・高湿の雰囲気
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用については弊社までお問い合わせください。
  • 耐油性タイプ(ゴム色:黒)の場合
    日光の当たる場所では使用しないでください。
    油気の雰囲気でご使用ください。
    ※油気のない環境での使用は耐候性タイプをご使用ください。
  • 耐候性タイプ(ゴム色:青)の場合
    油気の雰囲気では使用しないでください。
    屋内でも油のかからない場所には耐候性タイプをお薦めします。

ジョイボックスシリーズ施工時の注意

施工時には以下の事についてご注意ください。

※屋外で使用する時には、直射日光を避けてください。
※電線を伝わる事による水等の侵入防止のため、以下の事についてご注意ください。
  1. 電線導入口が上を向かないような設置をしてください。
  2. 上方から電線が引き回される場合には、水切りを作るか、水平部分を設けてください。

ジョイボックスシリーズ施工時の注意
