配線パーツ

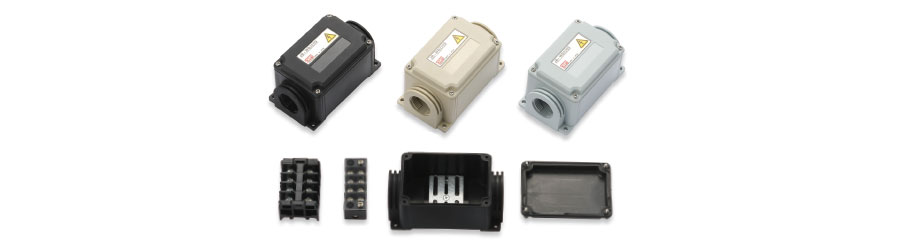

JB-WB 端子台後付けタイプ


めねじ仕様、端子台後付けタイプ。

JB-WB2209

特長

保護等級 カラー 耐環境
IP67 黒・ライトグレー・ベージュ 耐油性・耐候性

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

カタログのダウンロード

CADデータのダウンロード

オンラインショッピングで購入

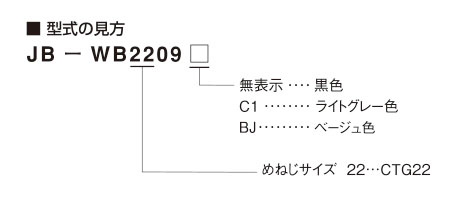

型式の見方


型式・仕様

型式 使用周囲温度 本体質量(※1) 販売単位
ライトグレー ベージュ
JB-WB2209 JB-WB2209C1 JB-WB2209BJ -25~+80℃ 約127g 1個
※1 黒色タイプの本体質量になります。

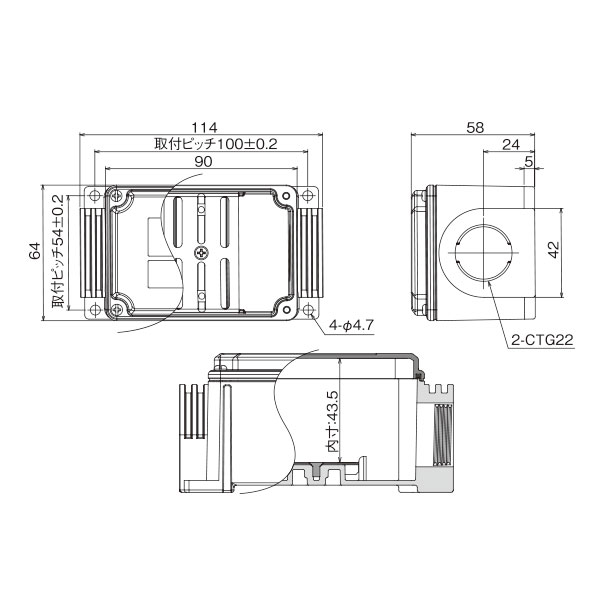

外形寸法図

外形寸法図

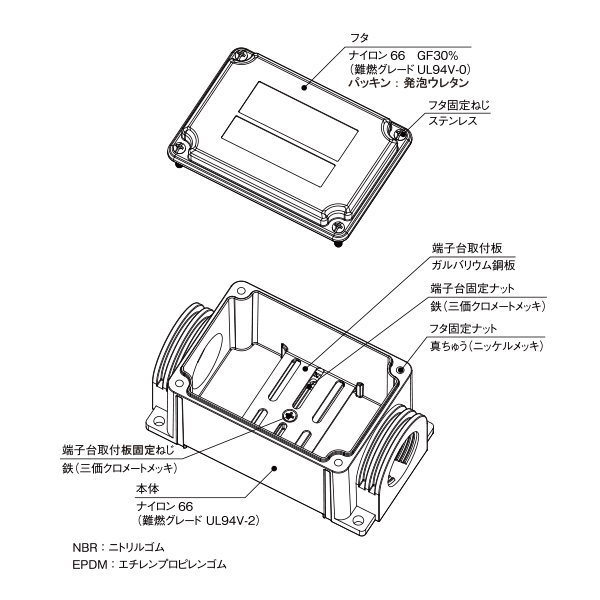

材質

材質

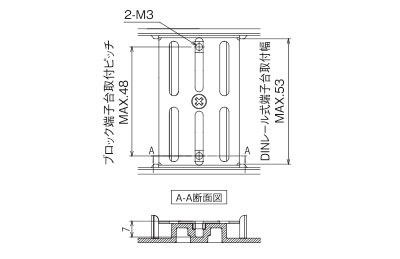

端子台取付可能寸法

端子台取付可能寸法

※端子台取付ねじは、以下の範囲内のものを使用してください。
ねじ長さ=(端子台のフランジの厚さ+4~7mm)
※一部、端子台の形状により取り付かない場合があります。

弊社適合キャプコン

OA-Wシリーズ 標準タイプ
型式 適合電線径 穴数
OA-W2213/2213E Ø9~13 1
OA-W2216/2216E Ø13~16
OA-W2219/2219E Ø15~19
OA-Wシリーズ マルチタイプ
型式 適合電線径 穴数
OA-W22-604/604E Ø5~6 4
OA-W22-704/704E Ø6~7

取付コネクタ条件

項目 条件
コネクタ外径 Ø42mm以下
取付ねじ CTG22

作業手順

端子台取付方法【DINレール式端子台】 端子台取付板に取付ける。取付可能寸法 A=Max.53mm ※一部、端子台の形状により取り付かない場合があります。

端子台取付方法【DINレール式端子台】
端子台取付板に取付ける。取付可能寸法 A=Max.53mm
※一部、端子台の形状により取り付かない場合があります。

端子台取付方法【ブロック端子台】
端子台固定ナットへねじ止めする。取付可能ピッチ B=Max.48mm

端子台を取付けるねじは、以下の範囲のものを使用してください。 (T+4mm)≦C≦(T+7mm)

端子台を取付けるねじは、以下の範囲のものを使用してください。
(T+4mm)≦C≦(T+7mm)

電線取込口について
使用するコネクタの取付方法に従って取付けてください。
【注意】コネクタの使用方法を必ず守ってください。
防水性能が確保できなくなる可能性があります。

オプション

ブラインドキャップ

ブラインドキャップ

変換アダプタ

変換アダプタ

注意

※製品に足を掛けるなど荷重をかけないでください。また、塗装はしないでください。
※油中・水中では使用できません。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、高温・高湿の雰囲気
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用については弊社までお問い合わせください。

ジョイボックスシリーズ施工時の注意

施工時には以下の事についてご注意ください。

※屋外で使用する時には、直射日光を避けてください。
※電線を伝わる事による水等の侵入防止のため、以下の事についてご注意ください。
  1. 電線導入口が上を向かないような設置をしてください。
  2. 上方から電線が引き回される場合には、水切りを作るか、水平部分を設けてください。

ジョイボックスシリーズ施工時の注意
