配線パーツ

ホーム >  配線パーツ >  小物パーツ 製品一覧 >  部品取付パーツ「レスロック」

部品取付パーツ「レスロック」


穴加工・タップ加工の出来ない場所への部品取付に。

OL

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE
・用途 制御盤・配電盤・分電盤、その他機器への部品取付に。

カタログのダウンロード

CADデータのダウンロード

オンラインショッピングで購入


型式・仕様

型式 取付方法 部品取付適用ねじ 本体色 使用周囲温度 本体質量 販売単位
OL-A3 瞬間接着剤 M3 -20~+70℃ 約3g 1袋
(100個入)
OL-A4 M4 約3g
OL-B4 M4 約10g 1袋
(30個入)
OL-B5 M5 グレー 約10g
OL-E3 ねじ止め
(M4皿ねじ)
M3 約2g 1袋
(500個入)
OL-E4 M4 約2g

外形寸法図

外形寸法図

材質

材質

作業手順

OL-A型・OL-B型

1.接着面を清掃する。接着面のほこり、油、錆などをきれいに取り除く。

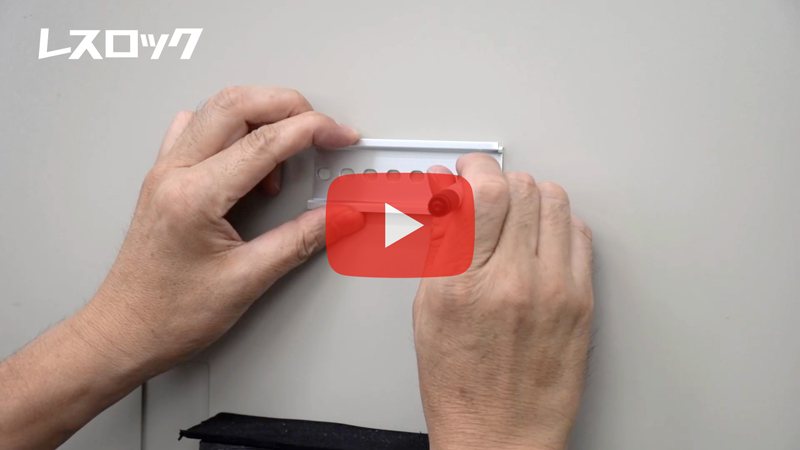

2.取付ける。

作業手順

2-1)レスロックを接着面に当て、図のようにレスロックの側面の突起をけがき線に合わせる。
2-2)接着剤をレスロックの注入口より滴下または注入する。
  (接着剤が裏面の溝によって広がります。一穴一滴(0.03cc)が適量です)
2-3)レスロックを強く押し付ける。

3.部品を取付ける。

作業手順

・ポリエチレン・ポリプロピレン等の不活性樹脂、フッ素樹脂は接着できません。
・接着剤は瞬間接着剤 粘性2mPa.s(低粘度)をご使用ください。

OL-E型

1.取付ける。

作業手順

OL-Eはねじ止めとなります。
取付ねじはM4、皿ねじを使用してください。

注意

※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
  1. 使用周囲温度範囲外
  2. 水蒸気、高温・高湿の雰囲気。
  3. 酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)
その他、特殊環境でのご使用については弊社までお問い合わせください。
