ダクトホース

ダクトホース

CADデータのダウンロード

型式 仕様 適合品型式
OMC-DH100 Ø100×5m OMC-N205(H)、F105A
OMC-DH125 Ø125×5m OMC-N210(H)、11 、 E21、F110A
OMC-DH150 Ø150×5m OMC-N215(H)、E310 、E315、F120A
OMC-DH200 Ø200×5m OMC-N225(H)、E325、E345

耐油ダクトホース

耐油ダクトホース

CADデータのダウンロード

型式 仕様 適合品型式
OMC-DH100-T1 Ø100×1m OMC-N205(H)、F105A
OMC-DH100-T2 Ø100×2m OMC-N205(H)、F105A
OMC-DH100-T3 Ø100×3m OMC-N205(H)、F105A
OMC-DH100-T4 Ø100×4m OMC-N205(H)、F105A
OMC-DH100-T5 Ø100×5m OMC-N205(H)、F105A
OMC-DH100-T10 Ø100×10m OMC-N205(H)、F105A
OMC-DH100-T30 Ø100×30m OMC-N205(H)、F105A
OMC-DH125-T1 Ø125×1m OMC-N210(H)、11 、E21、F110A
OMC-DH125-T2 Ø125×2m OMC-N210(H)、11 、E21、F110A
OMC-DH125-T3 Ø125×3m OMC-N210(H)、11 、E21、F110A
OMC-DH125-T4 Ø125×4m OMC-N210(H)、11 、E21、F110A
OMC-DH125-T5 Ø125×5m OMC-N210(H)、11 、E21、F110A
OMC-DH125-T10 Ø125×10m OMC-N210(H)、11 、E21、F110A
OMC-DH125-T20 Ø125×20m OMC-N210(H)、11 、E21、F110A
OMC-DH150-T1 Ø150×1m OMC-N215(H)、E310、E315 、F120A
OMC-DH150-T2 Ø150×2m OMC-N215(H)、E310、E315 、F120A
OMC-DH150-T3 Ø150×3m OMC-N215(H)、E310、E315 、F120A
OMC-DH150-T4 Ø150×4m OMC-N215(H)、E310、E315 、F120A
OMC-DH150-T5 Ø150×5m OMC-N215(H)、E310、E315 、F120A
OMC-DH150-T10 Ø150×10m OMC-N215(H)、E310、E315 、F120A
OMC-DH150-T20 Ø150×20m OMC-N215(H)、E310、E315 、F120A
OMC-DH200-T1 Ø200×1m OMC-N225(H)、E325、E345
OMC-DH200-T2 Ø200×2m OMC-N225(H)、E325、E345
OMC-DH200-T3 Ø200×3m OMC-N225(H)、E325、E345
OMC-DH200-T4 Ø200×4m OMC-N225(H)、E325、E345
OMC-DH200-T5 Ø200×5m OMC-N225(H)、E325、E345
OMC-DH200-T10 Ø200×10m OMC-N225(H)、E325、E345
OMC-DH200-T20 Ø200×20m OMC-N225(H)、E325、E345

耐油ダクトホース用 取付カフス

耐油ダクトホース用取付カフス

CADデータのダウンロード

型式 仕様 適合品型式
OMC-CFS100 Ø100 OMC-N205(H)、F105A
OMC-CFS125 Ø125 OMC-N210(H)、11 、 E21、F110A
OMC-CFS150 Ø150 OMC-N215(H)、E310、E315 、F120A
OMC-CFS200 Ø200 OMC-N225(H)、E325、E345

SYバンド

SYバンド

CADデータのダウンロード

型式 仕様 適合品型式
OMC-HB100-SY Ø100 OMC-N205(H)、F105A
OMC-HB125-SY Ø125 OMC-N210(H)、11 、 E21 、F110A
OMC-HB150-SY Ø150 OMC-N215(H)、 E310、E315 、F120A
OMC-HB200-SY Ø200 OMC-N225(H)、E325、E345

ドレンホースバンド

ドレンホースバンド

CADデータのダウンロード

型式 仕様 適合品型式
OMC-HB025 Ø16~25 OMC-11、 E310、E315、E21
F105 A、F110A、F120A
OMC-HB050 Ø25~40 N205(H)、N210(H)、215(H)N225(H)、E325、E345

ダクトフランジ

ダクトフランジ

CADデータのダウンロード

型式 仕様 適合品型式
OMC-DF100 Ø100(ダクト径)4-Ø6
90°Ø140(取付穴)
OMC-N205(H)、N210(H)
11、E21
OMC-DF125 Ø125(ダクト径)4-Ø6
90°Ø140(取付穴)
OMC-N205(H)、N210(H)
11、E21
OMC-DF125-P175 Ø125(ダクト径)4-Ø6
90°Ø175(取付穴)
OMC-N215(H)
OMC-DF150 Ø150(ダクト径)4-Ø6
90°Ø175(取付穴)
OMC-N215(H)E310、E315
OMC-DF200 Ø200(ダクト径)4-Ø8
90°Ø225(取付穴)
OMC-N225(H)E325、E345

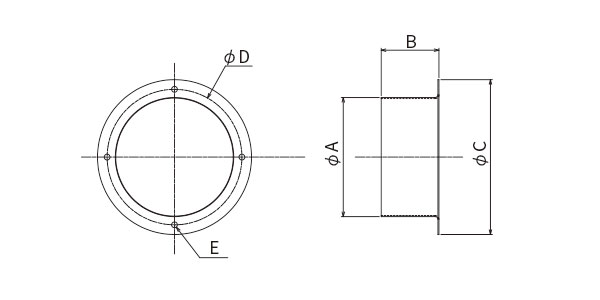

外形寸法図

外形寸法図

型式 A B C D E
OMC-DF100 98 60 160 140 4-Ø6
OMC-DF125 123 60 160 140 4-Ø6
OMC-DF125-P175 123 75 200 175 4-Ø6
OMC-DF150 148 75 200 175 4-Ø6
OMC-DF200 198 75 200 225 4-Ø8

エルボフランジ

エルボフランジ

CADデータのダウンロード

型式 仕様 適合品型式
OMC-EF100 Ø100(ダクト径)
8-Ø6 45°Ø140(取付穴)
OMC-N205(H)、N210(H)、E21
OMC-EF125 Ø125(ダクト径)
8-Ø6 45°Ø140(取付穴)
OMC-N205(H)、N210(H)、E21
OMC-EF150 Ø150(ダクト径)
8-Ø6 45°Ø175(取付穴)
OMC-N215(H)、E310、E315
OMC-EF200 Ø200(ダクト径)
8-Ø8 45°Ø225(取付穴)
OMC-N225(H)、E325、E345

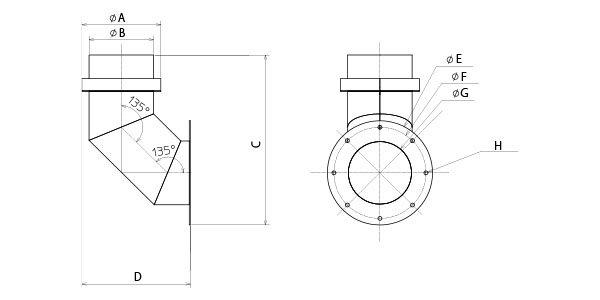

外形寸法図

エルボフランジ

型式 A B C D E F G H I
OMC-EF100 120 98 55 105 154 160 140 96 8-Ø6
OMC-EF125 140 123 75 126 187.5 160 140 121 8-Ø6
OMC-EF150 170 148 95 170 245 200 175 148 8-Ø6
OMC-EF200 220 198 105 171 270 250 225 198 8-Ø8

Y管

Y管

CADデータのダウンロード

型式 仕様 適合品型式
OMC-Y100 Ø100 N205 (H)、F105A
OMC-Y125 Ø125 N210 (H)、11 、E21 、F110A
OMC-Y150 Ø150 N215 (H)、E310、E315 、F120A
OMC-Y150-100 Ø150×1 Ø100×2 N215 (H)、E310、E315 、F120A
OMC-Y200-125 Ø200×1 Ø125×2 N225 (H)、E325、E345

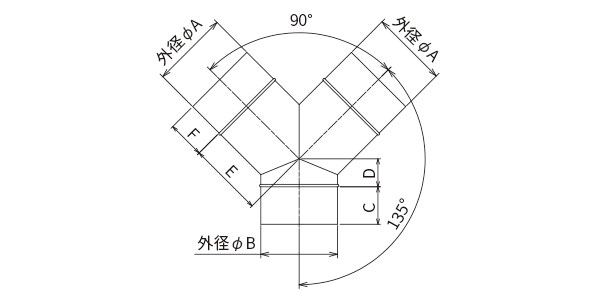

Y管 外形寸法図

Y管

型式 A B C D E F
OMC-Y100 98 98 60 40 100 60
OMC-Y125 123 123 60 45 120 60
OMC-Y150 148 148 80 50 124 80
OMC-Y150-100 98 148 80 55 151 60
OMC-Y200-125 123 198 80 75 215 60

異径継手

異型継手

CADデータのダウンロード

型式 仕様 適合品型式
OMC-J200 Ø150-Ø200 OMC-N215(H)、225 (H)、E310
E315、E325、E345、F120A

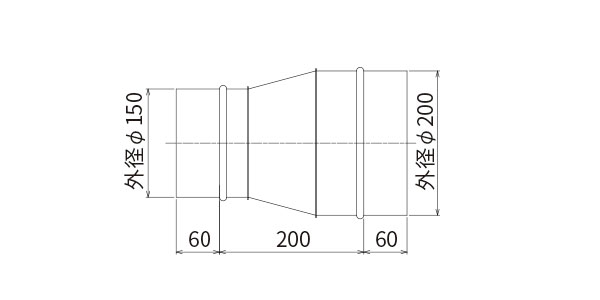

外形寸法図

異型継手

防火ダンパー

防火ダンパー

CADデータのダウンロード

型式 仕様 適合品型式
FDB100KX Ø100 OMC-N205(H)、F105A
FDB125KX Ø125 OMC-N210(H)、11 、E21 、F110A
FDB150KX Ø150 OMC-N215(H)、E310、E315 、F120A
FDB200KX Ø200 OMC-N225(H)、E325、E345

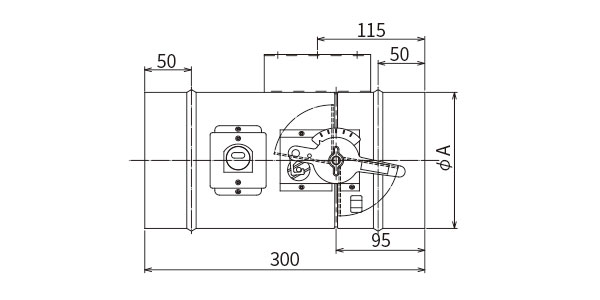

外形寸法図

外形寸法図

型式 A
FDB100KX 97
FDB125KX 122
FDB150KX 147
FDB200KX 197

ブレーカMMS

ブレーカ

型式 仕様 適合品型式
BM3RSR-1P6 1.0-1.6A OMC-11 、E310
BM3RSR-2P5 1.6-2.5A OMC-N205(H)、E315、E21 、F105A
BM3RSR-004 2.5-4.0A OMC-N210(H)、E325 、F110A
BM3RSR-6P3 4.0-6.3A OMC-N215(H)、E345 、F120A
BM3RSR-010 6.3-10.0A OMC-N225(H)
エンクロージャ BZ0CSLB ミストキャッチ全型式

ドレンホース

ドレンホース

型式 仕様 適合品型式
OMC-MDH1802 Ø18×2m OMC-11、E310、E315、E21
F105A、F110A、F120A
OMC-MDH1805 Ø18×5m OMC-11、E310、E315、E21
F105A、F110A、F120A
OMC-MDH1810 Ø18×10m OMC-11、E310、E315、E21
F105A、F110A、F120A
OMC-MDH3202 Ø32×2m OMC-N205(H)、N210(H)N215(H)、N225(H)、E325、E345

洗浄液

型式 適合品型式
スーパーアルサット K79 フィルタ式を除くミストキャッチ全型式
