オプション ノンフィルタ式 OMC-N3用
OMC-N3用オプション・メンテナンス部品
型式
| 型式 | OMC-N305 | OMC-N305H | OMC-N310 | OMC-N310H | OMC-N315 | OMC-N315H | OMC-N325 | OMC-N325H | |
| A | 捕集ユニット | OMC- N305-CU12 |
OMC- N305-CU11 |
OMC- N205-CU12 |
OMC- N310-CU11 |
OMC- N210-CU12 |
OMC- N210-CU11 |
OMC- N215-CU12 |
OMC- N215-CU11 |
| B | アフター フィルタ |
OMC-N310-F40 | OMC-N315-F40 | OMC-N325-F40 | |||||
| C | 交換用 フィルタ |
OMC-AF-335L | OMC-AF-500L | ||||||
| D | 排気ダクト フランジ |
OMC-N305-HDF100 | OMC-N310-HDF125 | OMC-N315-HDF150 | OMC-N325-HDF200 | ||||
| E | ダクト フランジ |
OMC-N305-DF100 | OMC-N310-DF125 | OMC-N315-DF150 | OMC-N325-DF200 | ||||
| F | ターボファン | OMC-N305-TF1 | OMC-N310-TF1 | OMC-N315-TF1 | OMC-N325-TF1 | ||||
| G | エルボ フランジ |
OMC-N305-EF100 | OMC-N310-EF125 | OMC-N315-EF150 | OMC-N325-EF200 | ||||
| H | モータ | OMC-N305-M20 | OMC-N205-M40 | OMC-N210-M75 | OMC-N215-M150 | ||||
| J | 自動洗浄 ユニット |
OMC-ATW-N2-AW | |||||||
| K | 架台 | OMC-PDS01 | |||||||
| L | 架台用 キャスター |
OMC-PDS01-CAS | |||||||
| M | 架台用 アジャスター フット |
OMC-PDS01-AJF | |||||||
| N | アジャスター フット固定板 |
OMC-PDS01-AJF-ST | |||||||
| O | 防振ゴム | OMC-N2-BG01 | |||||||
★がついているオプションは共通オプションページをご覧ください。
外形寸法図

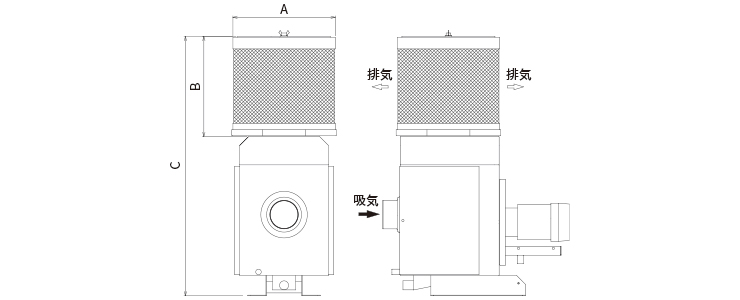

B アフターフィルタ
| 型式 | A | B | C |
| OMC-N310-F40 | 352 | 353 | 899.5 |
| OMC-N315-F40 | 352 | 521.5 | 1153.5 |
| OMC-N325-F40 | 352 | 521.5 | 1281.5 |
※下カバー部 塗装色：黒色(N1相当)

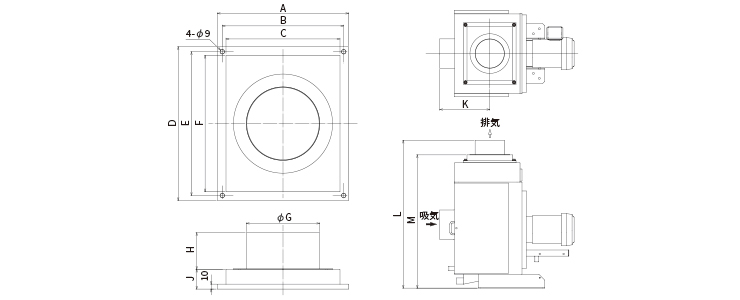

D 排気ダクトフランジ
| 型式 | A | B | C | D | E | F | G | H | J | K | L | M |
| OMC-N305-HDF100 | 225 | 205 | 190 | 225 | 205 | 190 | 98 | 60 | 40 | 225.5 | 650.5 | 590.5 |
| OMC-N310-HDF125 | 225 | 205 | 190 | 225 | 205 | 190 | 123 | 60 | 40 | 225.5 | 650.5 | 590.5 |
| OMC-N315-HDF150 | 265 | 245 | 230 | 310 | 290 | 275 | 148 | 74 | 40 | 252.5 | 746 | 672 |
| OMC-N325-HDF200 | 330 | 304 | 280 | 390 | 364 | 340 | 198 | 75 | 50 | 275 | 885 | 810 |
※塗装色：黒色(N4相当)

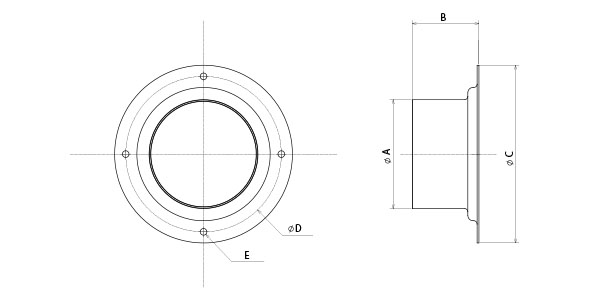

E ダクトフランジ
※塗装色：黒色(N4相当)
| 型式 | A | B | C | D | E |
| OMC-N305-DF100 | 98 | 60 | 160 | 140 | 4-Ø6 |
| OMC-N310-DF125 | 123 | 60 | 160 | 140 | 4-Ø6 |
| OMC-N315-DF150 | 148 | 75 | 200 | 175 | 4-Ø6 |
| OMC-N325-DF200 | 198 | 75 | 250 | 225 | 4-Ø8 |
G エルボフランジ
※塗装色：黒色(N4相当)
| 型式 | A | B | C | D | E | F | G | H |
| OMC-N305-EF100 | 120 | 98 | 261 | 165 | 160 | 140 | 96 | 8-Ø6 |
| OMC-N310-EF125 | 140 | 123 | 266 | 196 | 160 | 140 | 121 | 8-Ø6 |
| OMC-N315-EF150 | 170 | 148 | 341 | 256.6 | 200 | 175 | 145.6 | 8-Ø6 |
| OMC-N325-EF200 | 220 | 198 | 365 | 281 | 250 | 225 | 196 | 8-Ø8 |

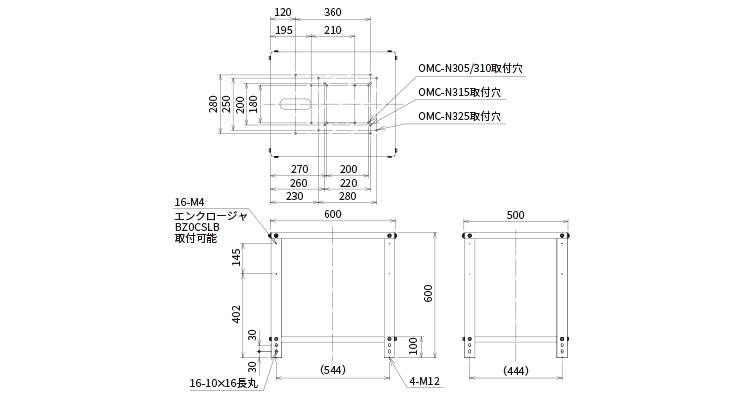

K 架台

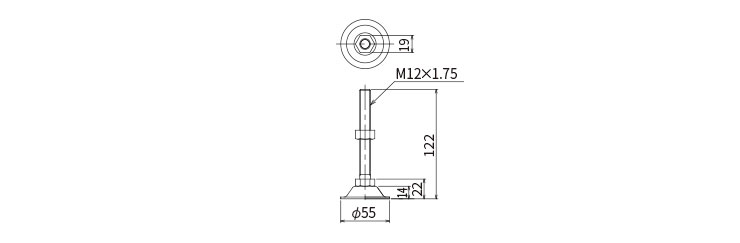

M 架台用アジャスターフット

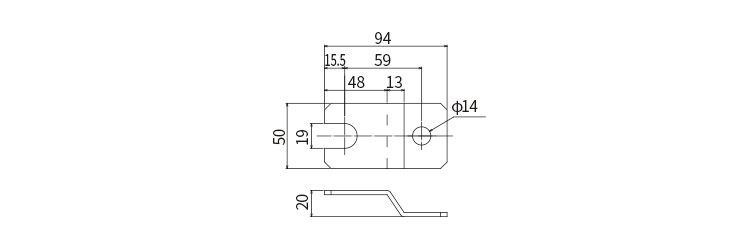

N アジャスターフット固定板

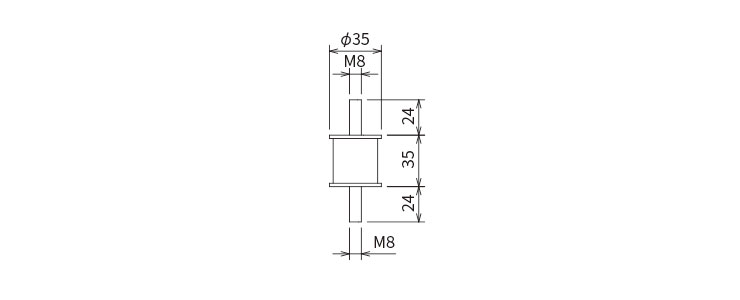

O 防振ゴム
