オプション フィルタ式 OMC-Fシリーズ用


フィルタ式用オプション・メンテナンス部品。

OMC-Fオプション

型式

名称 型式
OMC-F105A OMC-F110A OMC-F120A
A 1次フィルタ OMC-F105-F10 OMC-F110-F10 OMC-F120-F10
B 2次フィルタ OMC-F105-F20 OMC-F110-F20 OMC-F120-F20
C 3次フィルタ OMC-F105-F30 OMC-F110-F30 OMC-F120-F30
D アフターフィルタ OMC-F105-F40-2 OMC-F110-F40-2 OMC-F120-F40-2
E アフターフィルタ交換用フィルタ OMC-AF-335L OMC-AF-500L
F チップセパレータ OMC-F105A-CS OMC-F110A-CS OMC-F120A-CS
G チップセパレータ用交換フィルタ OMC-F105-CS-F00 OMC-F110-CS-F00 OMC-F120-CS-F00
H 架台 OMC-PDS01
I 架台用キャスター OMC-PDS01-CAS
J 架台用アジャスターフット OMC-PDS01-AJF
K アジャスターフット固定板 OMC-PDS01-AJF-ST
L モータ OMC-F105-M40 OMC-F110-M75 OMC-F120-M150

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

がついているオプションは共通オプションページをご覧ください。

外形寸法図

A アフターフィルタ

外形寸法図

型式 A B C D
OMC-F105-F40-2 340 100 414 813
OMC-F110-F40-2 340 90 460 938
OMC-F120-F40-2 505.2 120 570 1088

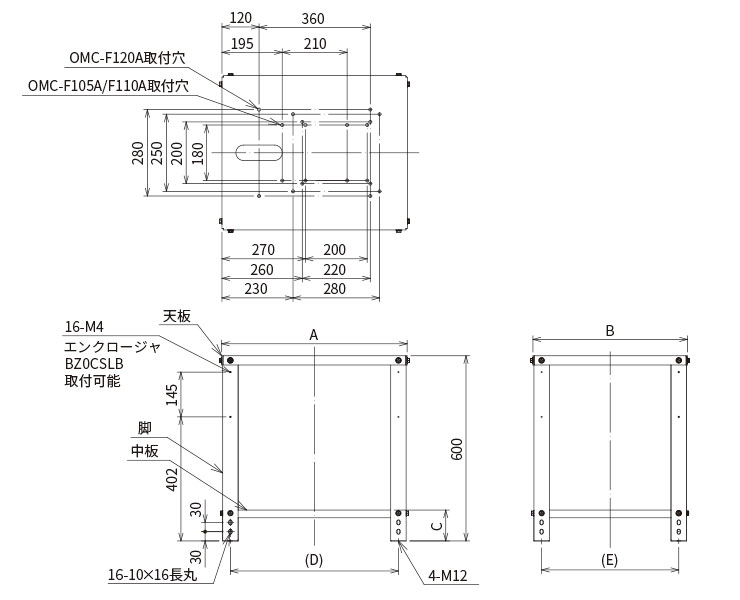

H 架台

外形寸法図

型式 A B C D E
OMC-PDS01 600 500 100 544 444
OMC-PDS02 850 640 105 795 585

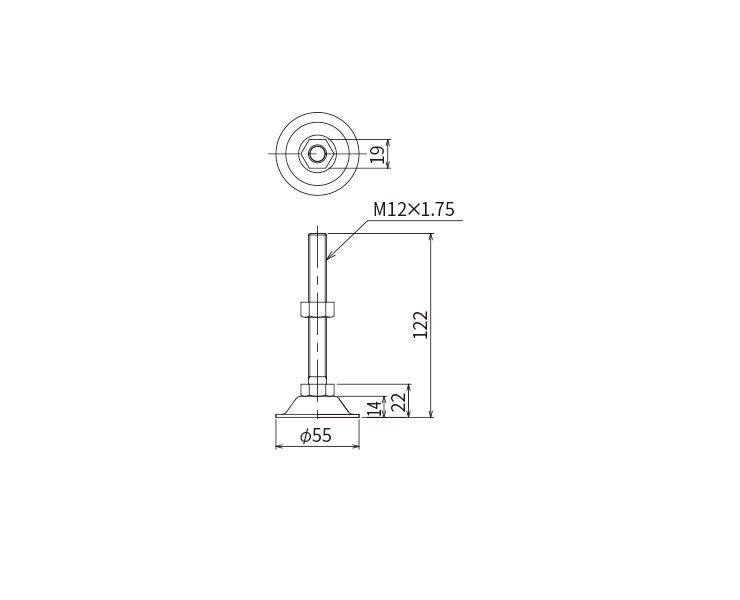

J 架台用アジャスターフット

外形寸法図

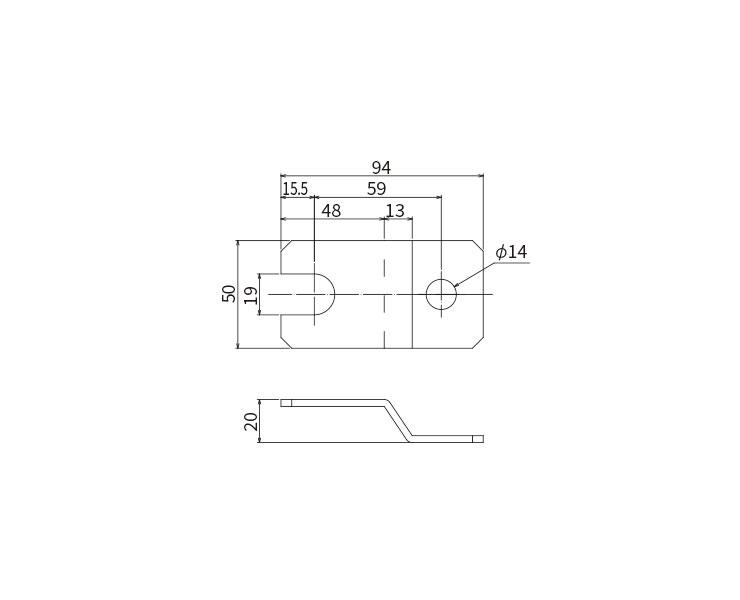

K アジャスターフット固定板

外形寸法図
