オプション 静電式 OMC-Eシリーズ用


OMC-E3シリーズ用

OMC-E3オプション

型式

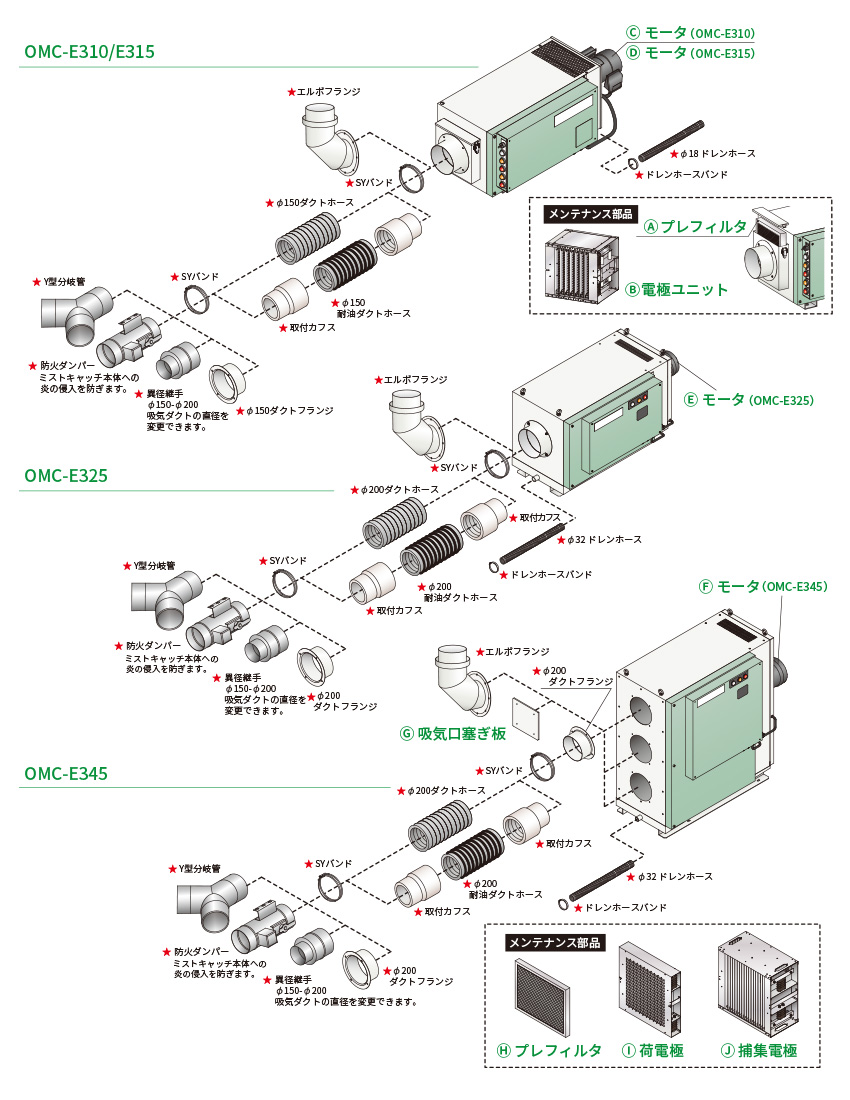

名称 型式
A プレフィルタ OMC-E043-1
B 電極ユニット OMC-E026-1
C モータ(OMC-E310) OMC-M01
D モータ(OMC-E315) OMC-N205-M40
E モータ(OMC-E325) OMC-N210-M75
F モータ(OMC-E345) OMC-N215-M150
G 吸気口塞ぎ板 OMC-E047-1
H プレフィルタ OMC-E046-1
I 荷電極 OMC-E0044-1
J 捕集電極 OMC-E045-1

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

がついているオプションは共通オプションページをご覧ください。

外形寸法図

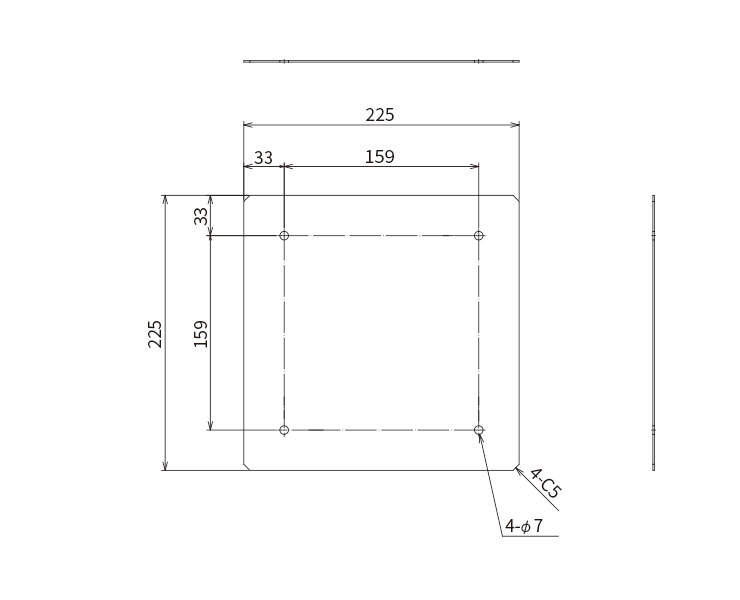

G 吸気口塞ぎ板

外形寸法図

OMC-E345 吸気口の配管について

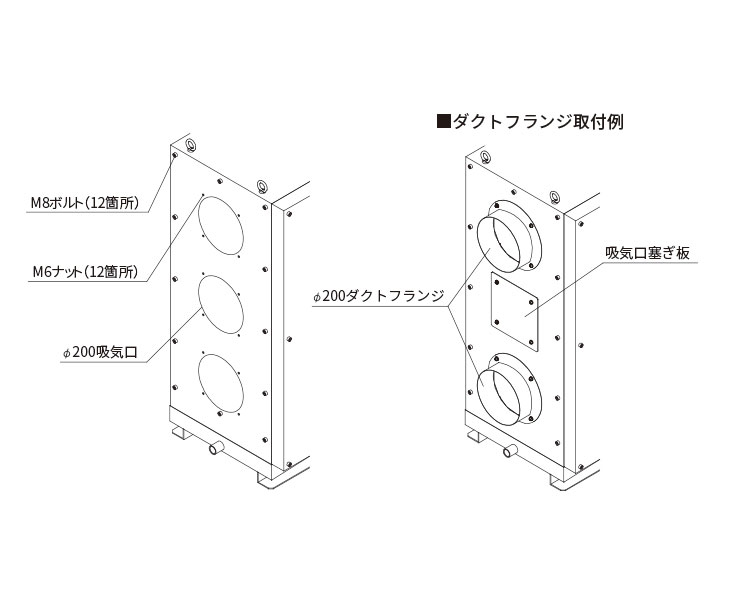

Ø200吸気口が3箇所あり、必要に応じて最大3本のダクトホースを取り付けることができます。
ダクトホースの接続口は付属していないので、Ø200ダクトフランジ(OMC-DF200)を必要数取り付けてください。
ダクトフランジ、吸気口塞ぎ板の取付ねじはお客様にてご用意ください。(M6ねじ12本)
また吸気口周囲にあるM8ボルト12箇所を使用して吸込口を取り付けることができます。
吸込口参考形状を元にお客様にてご用意ください。
油が漏れないようにコーキング剤等を使用して、フランジ取付面にシール処理を行ってください。
配管の継ぎ目等により漏れが発生する可能性がある場合にはシーリング処理を施してください。

吸気口の配管について

■吸気口の数と最大風量
吸気口の数 最大風量(50/60Hz)
1箇所(中央) 32/39m3/min
2箇所(上、下) 40/45m3/min
3箇所 40/45m3/min

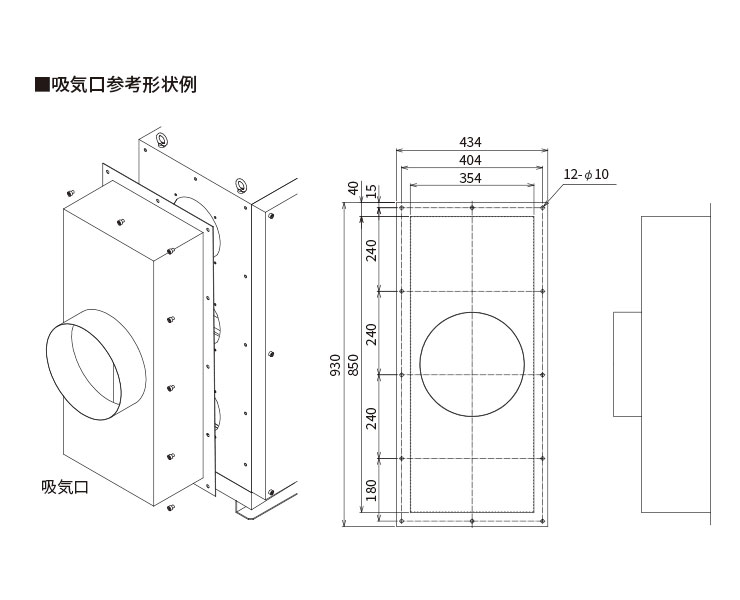

吸気口参考形状例


OMC-E21用

OMC-E21オプション

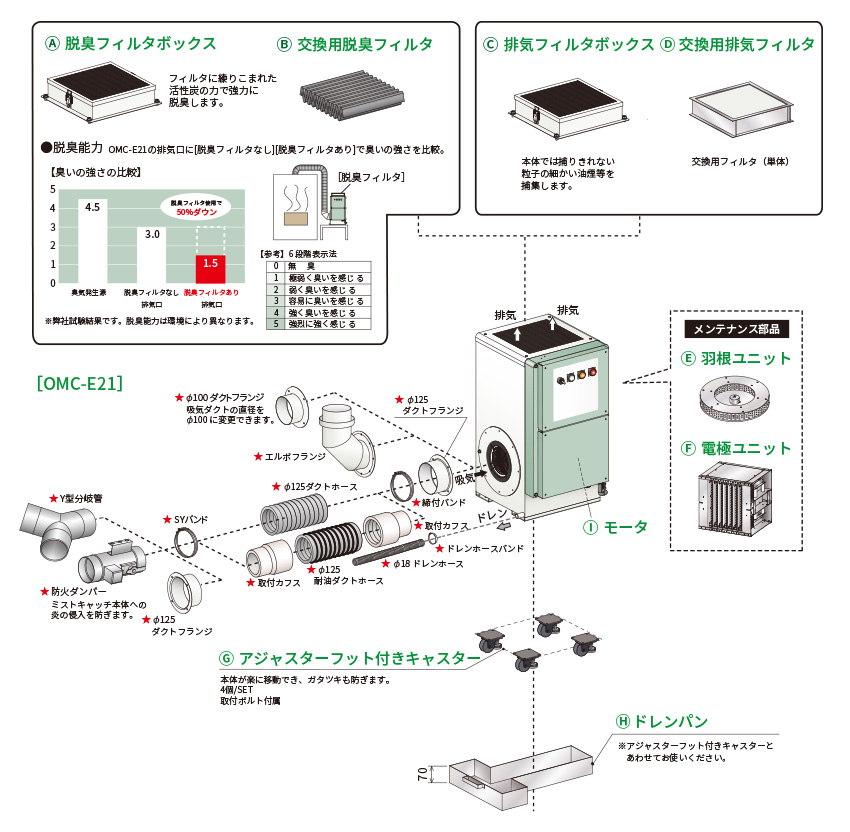

型式

名称 型式
A 脱臭フィルタボックス OMC-E041-1
B 交換用脱臭フィルタ OMC-E042-1
C 排気フィルタボックス OMC-E040-1
D 交換用排気フィルタ OMC-E2727-65-1
E 羽根ユニット OMC-026-1
F 電極ユニット OMC-E026-1
G アジャスターフット付きキャスター OMC-E033-1
H ドレンパン OMC-E032-1
I モータ OMC-M01

カタログのダウンロード

CAD・取説ダウンロード

がついているオプションは共通オプションページをご覧ください。

外形寸法図

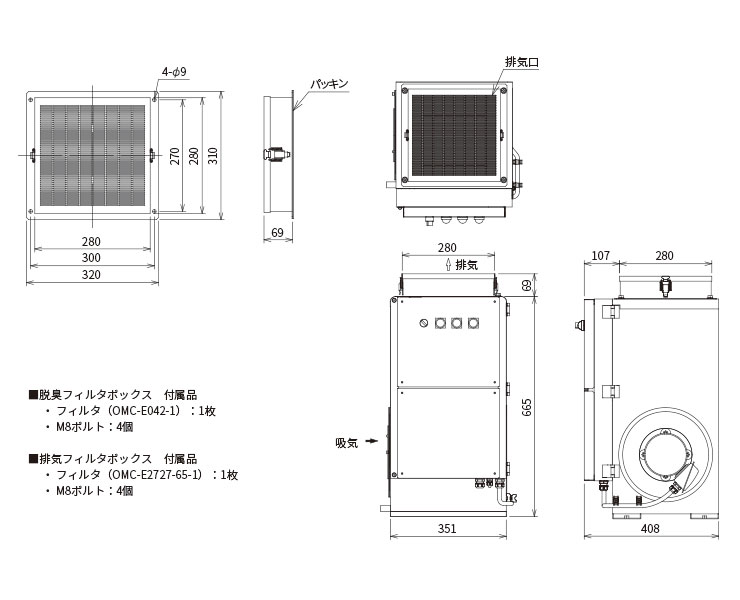

A・B フィルタボックス

外形寸法図

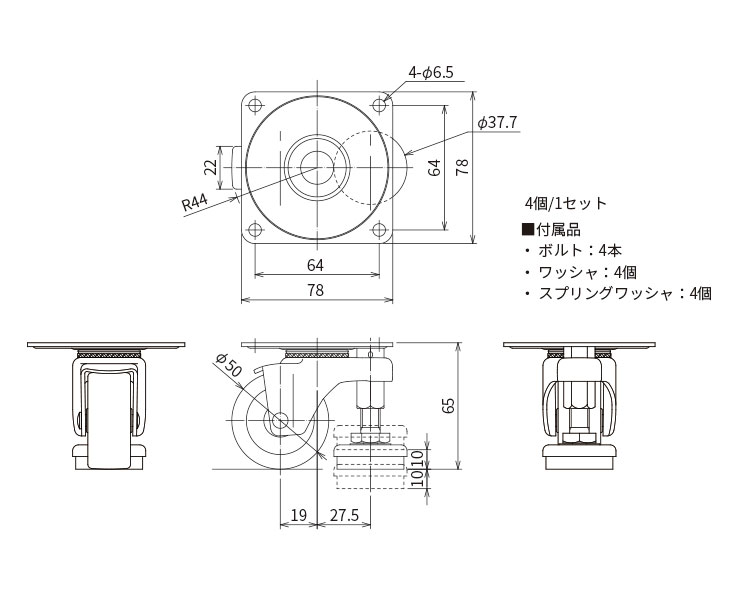

G アジャスターフット付きキャスター

外形寸法図

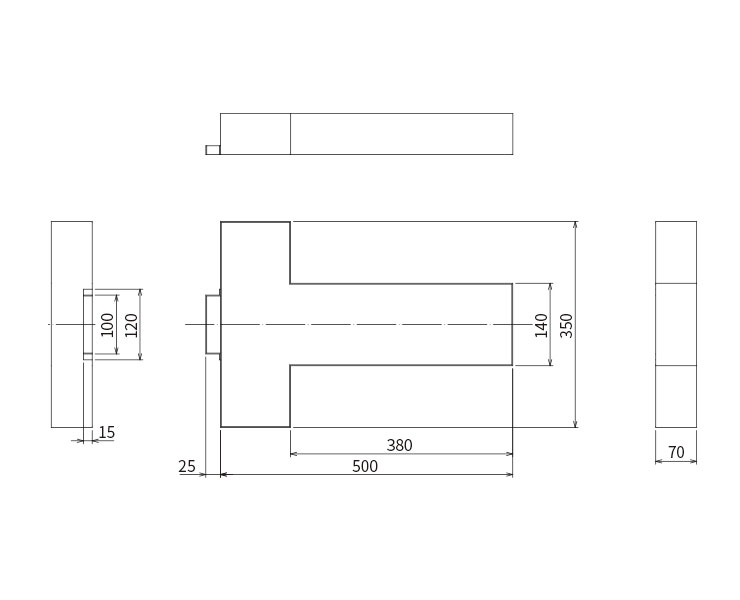

H ドレンパン

外形寸法図
