環境機器


静電式 OMC-E


ミストをイオン化。業界No.1の高捕集率。油煙・水溶性ミストにも対応。

OMC-E

特長

捕集方式 仕様
静電式 省エネ 高捕集

取得規格

欧州RoHS 欧州RoHS2 中国RoHS CE UL CSA
※RoHS2対応状況はこちら→ RoHS2対応状況

型式・仕様

型式 OMC-E21 OMC-E310 OMC-E315 OMC-E325 OMC-E345
最大風量 ※1 8/10m3/min 7/8m3/min 12/14m3/min 22/25m3/min 40/45m3/min
最大静圧 ※1 - 0.68/0.96kPa 0.86/1.21kPa
捕集効率 99%以上(重量法)
吸引可能ミスト 油性、水溶性オイルミスト
定格電圧(50/60Hz) 三相 AC200V
モータ定格出力 0.2kW(2P) 0.2kW(2P) 0.4kW(2P) 0.75kW(2P) 1.5kW(2P)
モータ効率 ※2 - 81.5/81.1 IE3/IE3 85.8/85.6 IE3/IE3
定格消費電流 ※1 1.7/2.0A以下 1.3/1.4A以下 1.7/1.9A以下 2.5/3.2A以下 4.2/5.8A以下
定格消費電力 ※1 - 240/320W以下 370/540W以下 590/900W以下 1090/1730W以下
使用周囲温度 0~+40℃
使用周囲湿度 10~80%RH以下 結露無き事
騒音(A特性) 約75dB 約74dB 約79dB 約72dB 約75dB
最高吸引ミスト濃度 150mg/m3 300mg/m3
最高吸引温度 +40℃
オゾン濃度 0.04ppm未満
表示部 電源ランプ(乳白)
電極通電ランプ(橙)
電極点検ランプ(赤)
POEWRランプ(乳白)
OPERATIONランプ(橙)
ALARMランプ(赤)
外部操作入力 - DC24V連続信号
外部出力 警告出力1c
AC250V 2A
DC30V 2A
警報出力2c
AC250V 2A
DC30V 2A
警報出力1a
(AC250V 2A、DC30V 2A)×2
安全回路 スパーク多発時・高電圧短絡時・扉開放時
(高電圧遮断・モータ停止)
スパーク多発時・高電圧短絡時
過電流時・モータ過電流時
高電圧基板異常(発熱)時・扉開放時
(高電圧遮断・モータ停止)
適合 環境対応 RoHS2 RoHS
吸入口径 Ø123mm Ø148mm Ø198mm Ø200mm 3箇所
高電圧出力 HV:DC-9kV、-8kV、-7kV LV:DC-6kV、-5kV、-4kV
(基板上スイッチで切換え)
DC-9kV、-8kV、-7kV
(操作パネルで切換え)
塗装色 粉体塗装: アイボリー(10GY9/1 相当)、若草色(10GY8/4 相当)
本体質量 約44.0kg 約51.0kg 約52.0kg 約108.0kg 約185.0kg
ドレン排出口 Ø18パイプ Ø31パイプ
※1 周囲温度+25℃のときの定格値
※2 モータ単体における効率値。
各国のモーターエネルギー効率規制への対応についてはお問い合わせ下さい。

かんたん機種選定

使用環境に合わせて情報を入力するだけで必要能力を簡単に選定することができます。

かんたん機種選定

構造

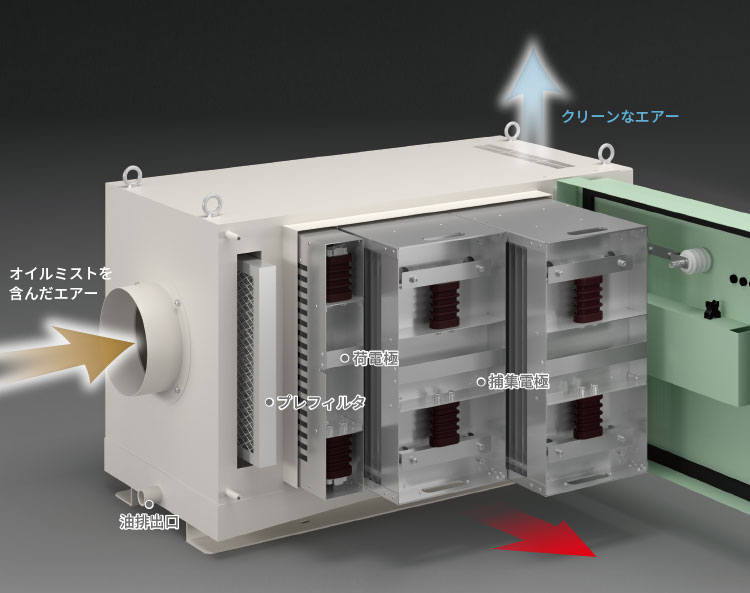

業界NO.1の吸引ミスト濃度を誇る独自の構造。 ※OMC-E325の構造です。型式によって構造が異なります。

構造

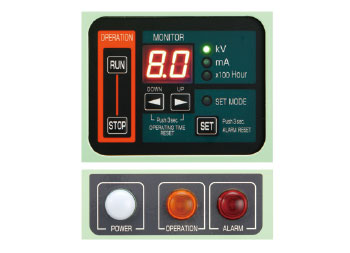

操作パネルとランプ

操作パネルとランプ

充実した監視機能で各種異常やメンテナンス時期をお知らせします。視認性の高いランプにより遠い場所からも運転状態を確認することができます。

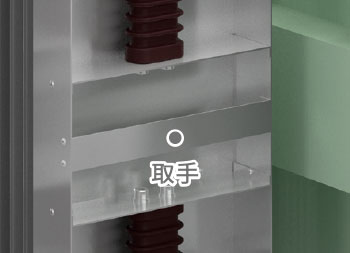

電極

電極

荷電極と捕集電極を別々にし、各ユニットの軽量化を実現。さらにユニットには取手がついておりスライドさせて簡単に取り出すことが可能。作業者の負担を軽減しました。

整風板

整風板

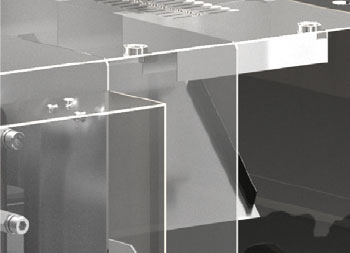

排気が真上に出るように整風板を設置。周辺機器や作業者に直接風が当たらないように配慮しました。

メカニズム

メカニズム

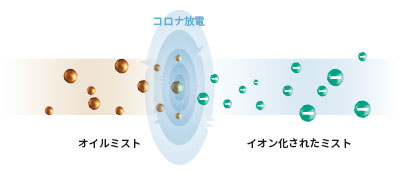

コロナ放電

  1. オイルミストを含んだエアーはプレフィルタを通り荷電極に入ります。
  2. 荷電極では高電圧が印加された針電極と、アースに接続された板電極の間にコロナ放電が起きることにより、オイルミストがイオン化されます。
  3. 捕集電極では平行に配置された板電極に高電圧が印加され、静電気力によりイオン化されたオイルミストが板に吸着、捕集されます。
  4. 1段目の捕集電極で捕集できないオイルミストは2段目の捕集電極で捕集され、クリーンなエアーとなってファンから排気されます。
  5. オイルミストは液化し、ドレン排出口から排出されます。

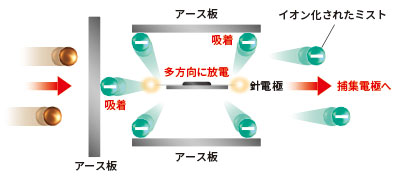

イオンの広角放出構造

独自設計の針電極により多方向への放電を実現。オイルミストの放電面積を圧倒的に広げました。

広角放出構造

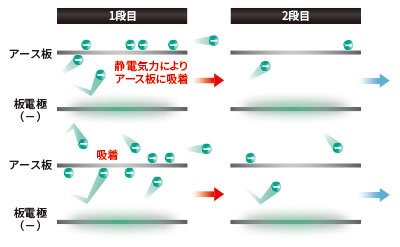

2段捕集構造で徹底吸着

2段捕集構造

捕集電極の板面積を大きくし、オイルミストの吸着率をより高めました。さらに、2段捕集構造によりオイルミストをダブルでキャッチ。驚きの高捕集率と最高吸引ミスト濃度業界NO.1を実現しました。

2段捕集構造



製品ラインナップ

OMC-E21

OMC-E21

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

最大風量

8/10m3/min

最高吸引ミスト濃度

150mg/m3

梱包内容

本体:1台 ドレンホース:約2m ドレンホースバンド:1個 取扱説明書:1部

構造

構造

外形寸法図

外形寸法図

取付穴加工図

取付穴加工図

捕集率

試験油:不水溶性切削油
測定機器:ローボリュームエアーサンプラー AN-200型

捕集率

OMC-E310

カタログのダウンロード

CAD・取説ダウンロード

技術資料のダウンロード

最大風量

7/8m3/min

最高吸引ミスト濃度

300mg/m3

梱包内容

本体:1台 ドレンホース:約2m ドレンホースバンド:1個 取扱説明書:1部

構造

構造

外形寸法図

外形寸法図

取付穴加工図

取付穴加工図

捕集率

試験油:不水溶性切削油
測定機器:ローボリュームエアーサンプラー AN-200型

捕集率

OMC-E315

カタログのダウンロード

CAD・取説ダウンロード

技術資料のダウンロード

最大風量

12/14m3/min

最高吸引ミスト濃度

300mg/m3

梱包内容

本体:1台 ドレンホース:約2m ドレンホースバンド:1個 取扱説明書:1部

構造

構造

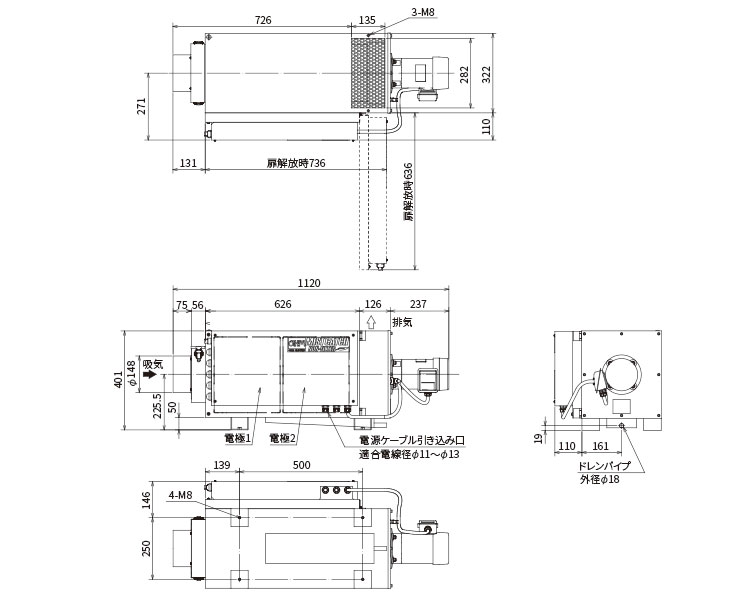

外形寸法図

外形寸法図

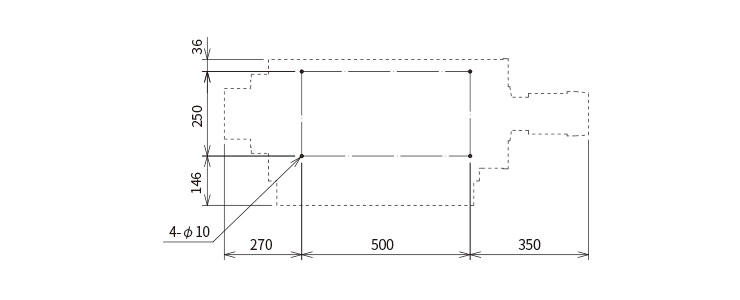

取付穴加工図

取付穴加工図

捕集率

試験油:不水溶性切削油
測定機器:ローボリュームエアーサンプラー AN-200型

捕集率

OMC-E325

カタログのダウンロード

CAD・取説ダウンロード

技術資料のダウンロード

最大風量

22/25m3/min

最高吸引ミスト濃度

300mg/m3

梱包内容

本体:1台 ドレンホース:約2m ドレンホースバンド:1個 取扱説明書:1部

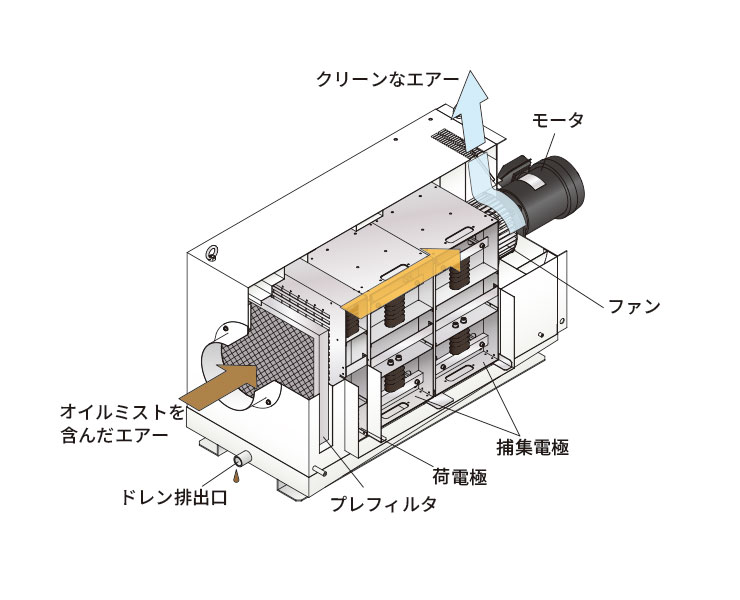

構造

構造

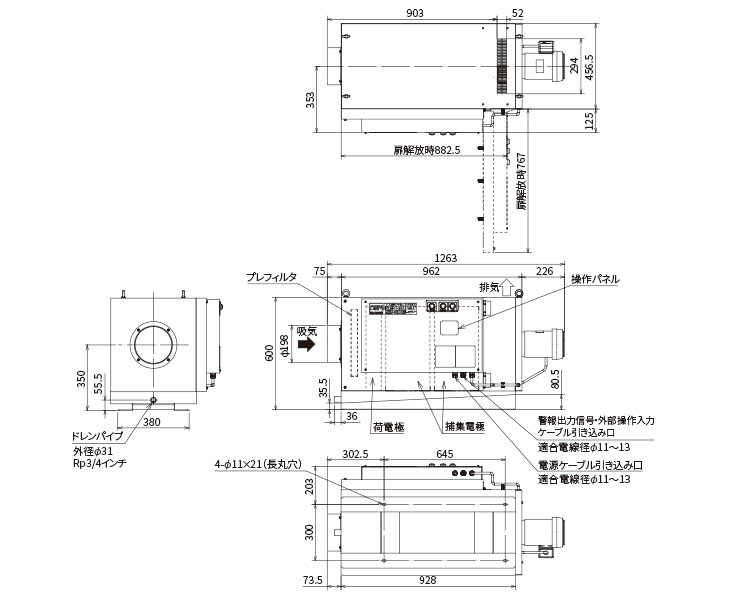

外形寸法図

外形寸法図

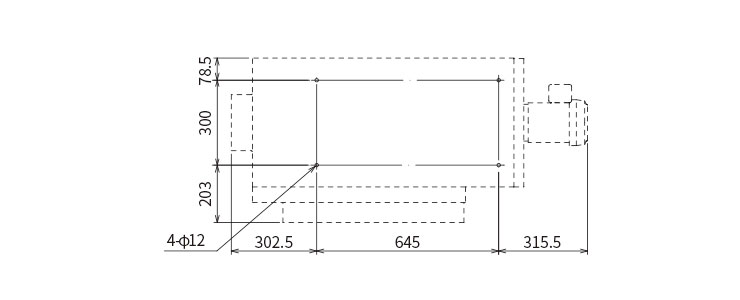

取付穴加工図

取付穴加工図

捕集率

試験油:不水溶性切削油
測定機器:ローボリュームエアーサンプラー AN-200型

捕集率

OMC-E345

カタログのダウンロード

CAD・取説ダウンロード

技術資料のダウンロード

最大風量

40/45m3/min

最高吸引ミスト濃度

300mg/m3

梱包内容

本体:1台 ドレンホース:約2m ドレンホースバンド:1個 取扱説明書:1部

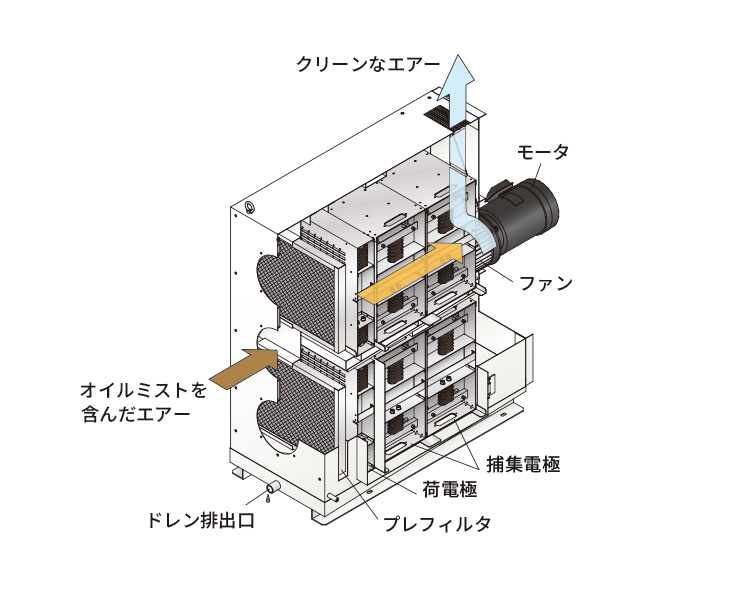

構造

構造

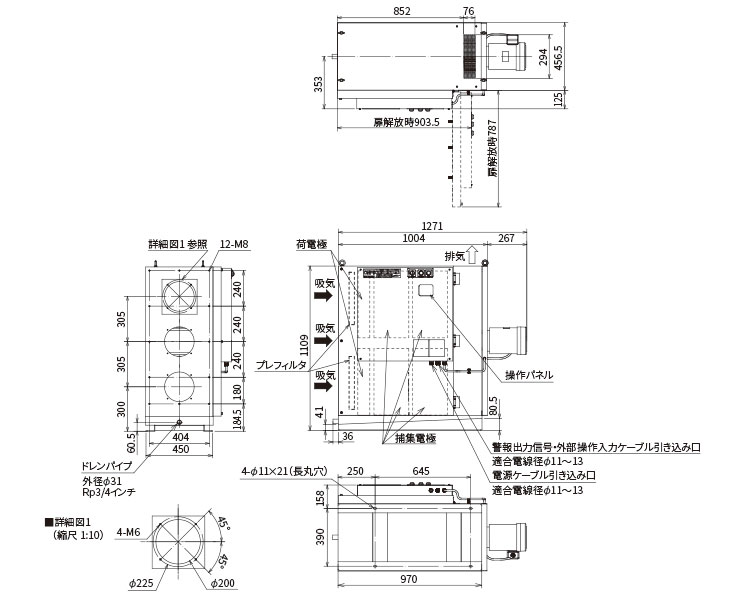

外形寸法図

外形寸法図

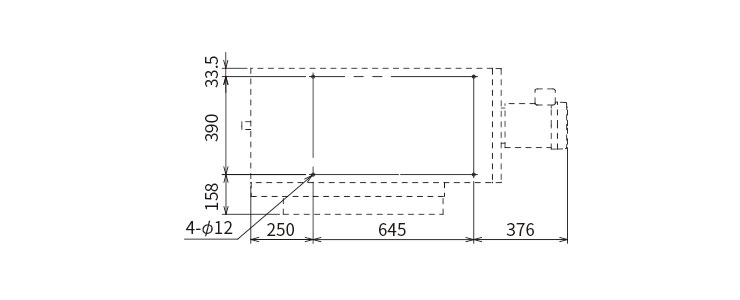

取付穴加工図

取付穴加工図

捕集率

試験油:不水溶性切削油
測定機器:ローボリュームエアーサンプラー AN-200型

捕集率


オプション

OMC-E用オプション

オプション品

ダクトフランジ、ダクトホース
電極ユニット 他

注意

※ミストキャッチは、各種工作機械の加工時及び製造工程に発生する一般的なオイルミストの吸引捕集を
目的としているため、次のものは絶対に吸引させないでください。
・火種、工作機械加工時に発生する火花や火の粉。
・ガソリン・シンナー・ベンジン・灯油・有機溶剤等の引火性物質、及び引火点80℃以下の油・洗浄液。
・アルミニウム・マグネシウム・チタン等の爆発性物質や、それらが付着混在した物体等。
・可燃性の液体・ミストや、可燃性物質が付着混在した物体等。
・腐食性・粘着性の物質や有害ガスまたは非常性のものが多く含まれる気体等。
・多量の粉塵、切削粉等。
・40℃以上の空気。
・多量の液体。
・金属の著しい錆や樹脂の著しい劣化をまねく物質等。
※取付場所の環境は、塩素系ガス・硫酸系ガス・フッ素ガス・シュウ酸・キシレン・四塩化メチル等、
腐食性の雰囲気がある場所では使用できません。
※本体の改造・修理は絶対にしないでください。また、修理をする場合にはメーカにご相談ください。
※電装カバーを取り外した状態で運転しないでください。
※運転中は絶対にモータに触れないでください。また、ファン回転部に指や異物を入れないでください。
※屋外及び高度1000m 以上の場所での使用はできません。
※振動・衝撃等のある場所では、使用できません。
※狭い密閉された空間では、使用できません。
※ミストキャッチが納入された時、その梱包状態が損傷していない事を確認してください。
※周囲温度が0~+40℃、周囲湿度が10~80%RH(非結露)の範囲で必ず使用してください。
※運搬する場合、衝撃・振動・ムリな荷重は加えないでください。また、機械等に取付けた状態で運搬しないでください。
※排気口付近には精密機器などを配置しないでください。
※オイルミストの量や成分によりメンテナンス期間が短くなる場合があります。
