オプション ノンフィルタ式 OMC-11用

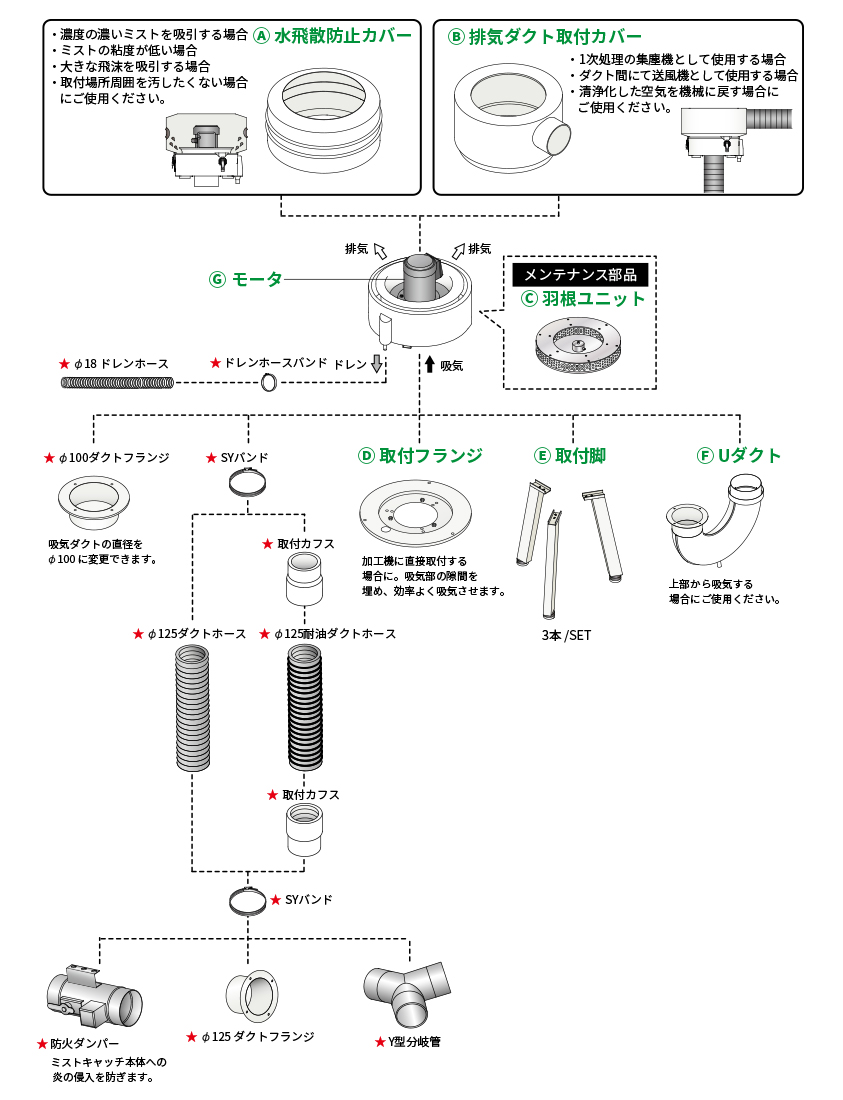

OMC-11用オプション・メンテナンス部品

OMC-11オプション

型式

名称 型式
A 水飛散防止カバー OMC-027-4X
B 排気ダクト取付カバー OMC-027-5X1
C 羽根ユニット OMC-026-1
D 切粉前処理ユニット OMC-033-1
E 取付フランジ OMC-028-1
F 取付脚 OMC-024-2
G Uダクト OMC-020-2
H モータ OMC-M01

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

がついているオプションは共通オプションページをご覧ください。

外形寸法図

A 水飛散防止カバー

外形寸法図

B 排気ダクト取付カバー

外形寸法図

C 取付フランジ

外形寸法図

切粉前処理ユニット

外形寸法図

F 取付脚

外形寸法図

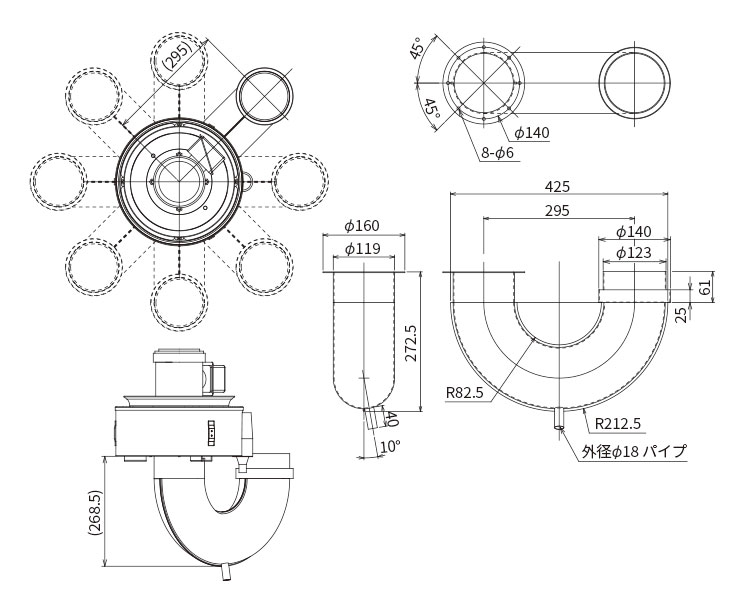

G Uダクト

外形寸法図
