環境機器

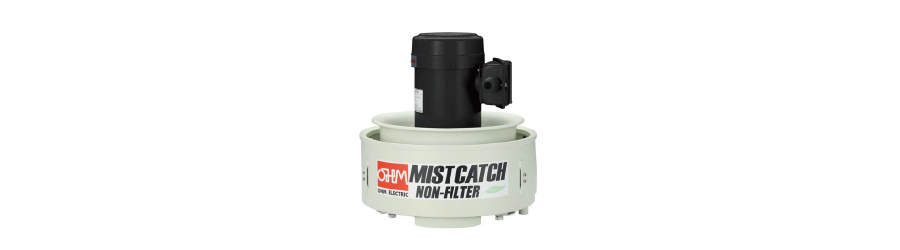

ノンフィルタ式 OMC-11


省電力で高い吸引量を実現。コンパクト・軽量ボディ。

OMC-11

特長

捕集方式 仕様
ノンフィルタ式 省エネ

取得規格

欧州RoHS 中国RoHS CE UL CSA PSE

型式・仕様

型式 OMC-11
最大風量 8/10m3/min
捕集効率 83%以上±5%
粒子径 重量法:2µm以上
定格電圧(50/60Hz) 三相 200V / 200 ‒ 220V
モータ定格出力 0.2kW(2P)
定格消費電流 ※1 1.0/1.3-1.3A以下
使用周囲温度 0~+40℃
使用周囲湿度 85%RH以下 結露無き事
騒音(A特性) 約77dB
最高吸引温度 +50℃
適合 環境対応 RoHS
吸入口径 Ø123mm
塗装色 アイボリー(10GY9/1 相当)
本体質量 約13.0kg
ドレン排出口 Ø18パイプ
※1 周囲温度+25℃における弊社測定値。

メカニズム

メカニズム

  1. モータ軸に取付いている羽根が高速回転することによって、本体下部の吸込口よりオイルミストを含んだエアーを本体に引き込みます。
  2. 本体内に引き込まれたオイルミストを含んだエアーは、無数に開いた羽根の貫通穴を通過するときに遠心力によって加速され、本体の内壁へ衝突することによりオイルミストとエアーが分離されます。
  3. 本体内壁部には、らせん状にエアーが流れているため、内壁に衝突し付着したオイルミストは壁伝いに流れ、本体内のスリットへ入り、ドレンパイプから排出されます。
  4. オイルミストと分離されたエアーは、吐出口より外部に排出されます。

OMC-11

OMC-11

カタログのダウンロード

CADデータ・取扱説明書のダウンロード

技術資料のダウンロード

最大風量

8/10m3/min

梱包内容

本体:1台 Ø32ドレンホース:約2m ドレンホースバンド:1個
取扱説明書:1部

捕集率

試験油:不水溶性切削油
測定機器:ローボリュームエアーサンプラー AN-200型

捕集率

外形寸法図

外形寸法図

パネルカット図

パネルカット図

羽根構造

羽根構造


オプション

OMC-11用オプション

オプション品

ダクトフランジ、ダクトホース
水飛散防止カバー 他

注意

※ミストキャッチは、各種工作機械の加工時及び製造工程に発生する一般的な水溶性ミスト・油性ミストの吸引捕集を目的としているため、次のものは絶対に吸引させないでください。
・火種、工作機械加工時に発生する火花や火の粉。
・ガソリン・シンナー・ベンジン・灯油・有機溶剤等の引火性物質、および引火点80℃以下の油・洗浄液。
・アルミニウム、マグネシウム、チタン等の爆発性物質や、それらが付着混在した物体等。
・可燃性の液体・ミストや、可燃性物質が付着混在した物体等。
・腐食性・粘着性の物質や有害ガスまたは非常性のものが多く含まれる気体等。
・多量の粉塵、切削粉等。
・80℃を超える温度の空気。
・多量の液体。
・金属の著しい錆や樹脂の著しい劣化をまねく物質等。
※取付場所の環境は、塩素系ガス・硫酸系ガス・フッ素ガス・シュウ酸・キシレン・四塩化メチル等、腐食性の雰囲気がある場所では使用できません。
※本体の改造・修理は絶対にしないでください。また、修理をする場合にはメーカにご相談ください。
※排気口付近には精密機器などを配置しないでください。細かな粒子のミストがかかり、故障の原因となります。
※端子ボックスカバーを取り外した状態で運転しないでください。
※屋外及び高度1000m以上の場所での使用はできません。
※振動・衝撃のある場所では使用できません。
※本製品の取付けには電気工事が必要です。専門業者または有資格者にご相談ください。
※納入されたとき、その梱包状態が損傷していないかご確認ください。梱包の損傷は故障の原因につながります。損傷を受けていた場合には、メーカに必ずご連絡ください。
